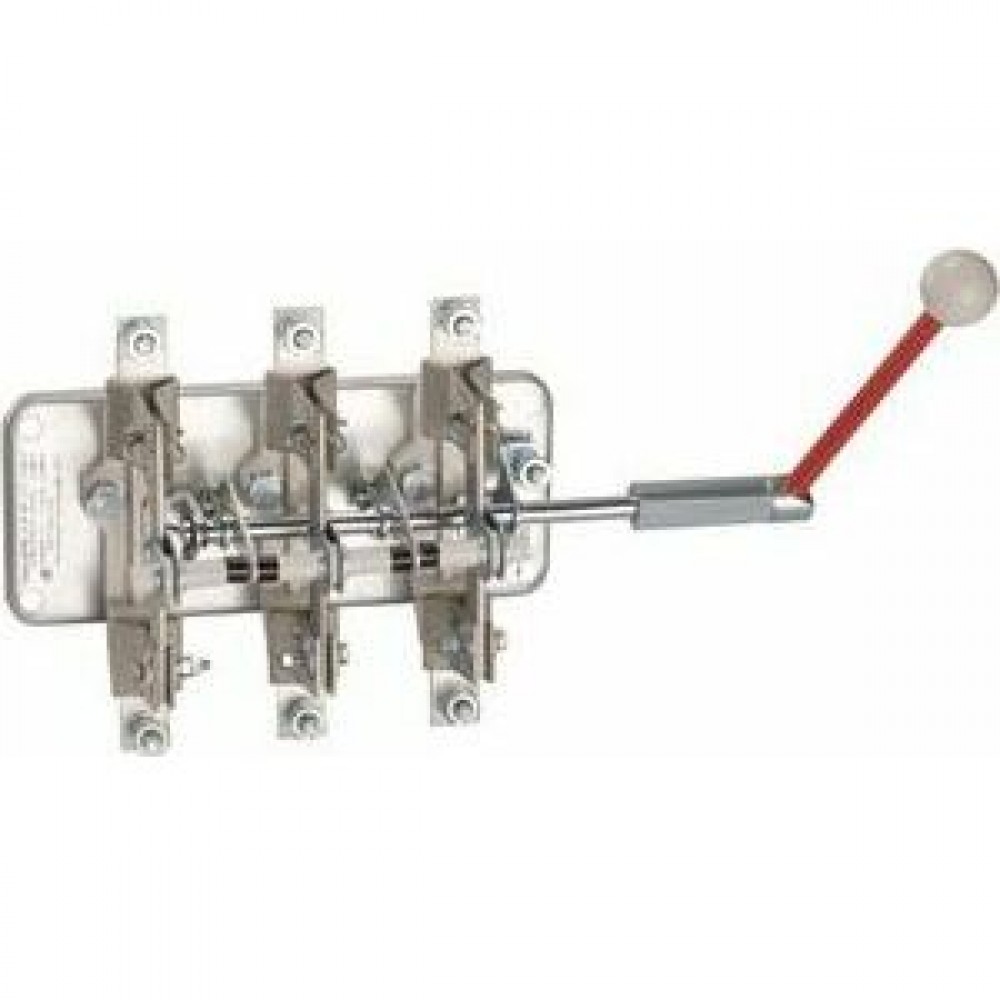

Разъединитель РБ-2П-250А-У3-КЭАЗ

Дополнительные особенности

Взаимоблокирующий (-ая)

нет

Вид рукоятки

боковая смещенная

Дополнительное оборудование

нет

Исполнение рукоятки

несъемная

Компактная версия выключателя-разъединителя

нет

Моторный привод (дополнительно)

нет

Моторный привод встроенный

нет

Подходит для монтажа в горизонтальной плоскости

да

Подходит для промежуточного монтажа

нет

Подходит для установки в распределительный щит

да

Подходит для фронтального монтажа

да

Пригоден в качестве предохранительного выключателя

да

Пригоден в качестве сервисного выключателя

да

Пригоден в качестве устройства аварийной остановки

да

Стандарт российский (ГОСТ, ТУ)

ГОСТ IEC 60947-3, ТУ3424-014-05755766-2004

Тип элемента управления

рычажковый (перекидной рычаг)

Классификация

Категория ETIM

Разъединитель высокого напряжения (EC003509)

Тип изделия

Разъединитель

Тип приёмки

ОТК

Монтажные характеристики

Макс. сечение присоединяемых проводов (мм²)

120

Присоединение внешних проводников

переднее

Расположение плоскости присоединения внешних проводников

параллельно

Расположение рукоятки ручного привода

правое

Способ крепления (монтажа)

винт

Способ установки

стационарный с креплением на панели

Характеристики ETIM

Категория ETIM

Выключатель-разъединитель нагрузки

Эксплуатационные характеристики

Группа условий эксплуатации

М4

Диапазон рабочих температур (˚С)

от -60°С до +40°С

Категория применения IEC и номинальный ток

AC-20B

Климатическое исполнение и категория размещения

У3

Механическая износостойкость (циклов "ВО")

2 500

Степень защиты (IP)

IP00

Электротехнические характеристики

Количество полюсов

3

Номинальное напряжение изоляции Ui (В)

660

Номинальное рабочее напряжение переменного тока Ue (В)

660

Номинальное рабочее напряжение постоянного тока Ue (В)

440

Номинальный ток In (А)

250

Номинальный условный ток короткого замыкания Iq (кА)

8

Род тока

AC

Условный тепловой ток на открытом воздухе Ith (A)

250

Частота тока (Гц)

50/60
