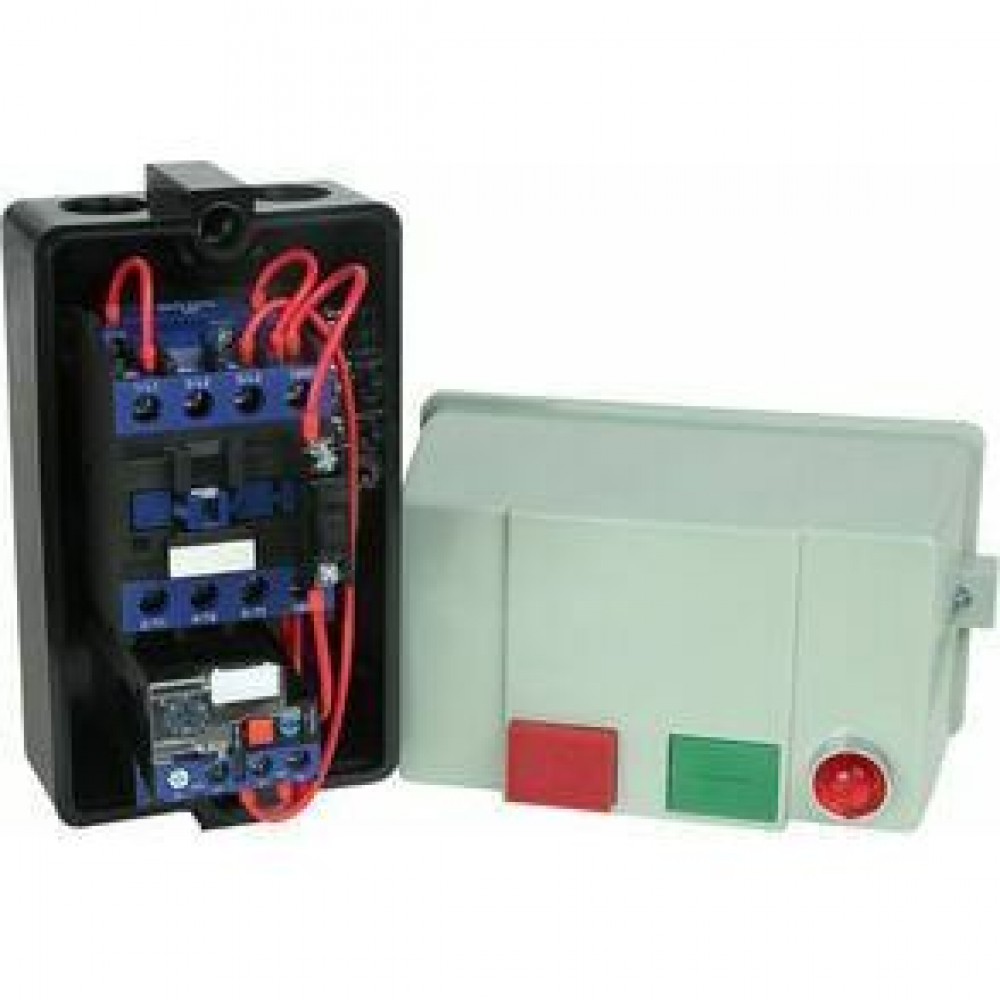

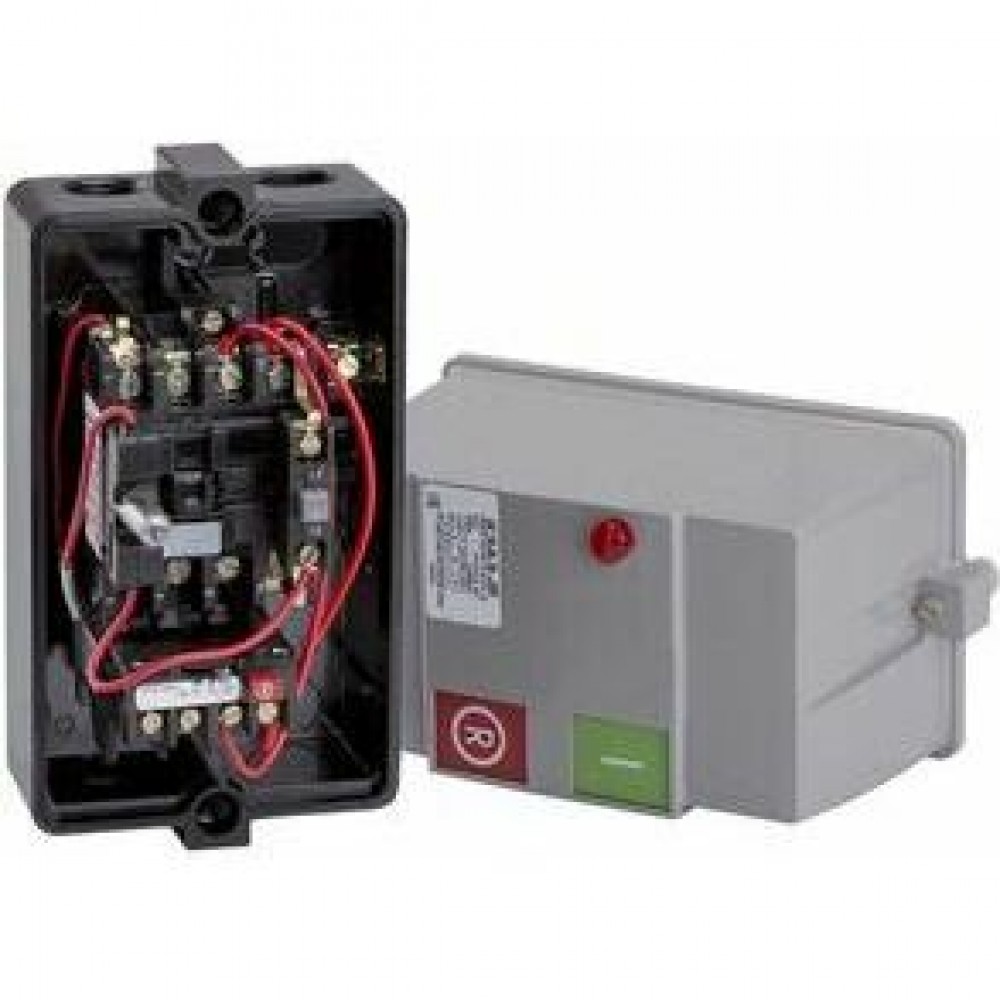

Пускатель ПМЛ-2230-25А-220AC-(12-18А)-УХЛ3-Б-КЭАЗ

Габариты и материалы

Габариты изделия Высота (мм)

185

Габариты изделия Глубина (мм)

142

Габариты изделия Ширина (мм)

101

Дополнительные особенности

Дополнительное оборудование

нет

Стандарт российский (ГОСТ, ТУ)

ТУ3420-091-05758109-2016

Классификация

Категория ETIM

Комбинированный пускатель электродвигателя (EC001037)

Тип приёмки

ОТК

Монтажные характеристики

Способ крепления (монтажа)

винт

Характеристики ETIM

Категория ETIM

Комбинированный пускатель электродвигателя

Эксплуатационные характеристики

Климатическое исполнение и категория размещения

УХЛ3

Степень защиты (IP)

IP54

Электротехнические характеристики

Диапазон регулировки теплового расцепителя (А)

12-18

Количество вспомогательных замыкающих контактов

1

Количество главных замыкающих контактов

3

Количество полюсов

3

Мощность двигателя Р (kW) для AC3, V=220AC

4

Мощность двигателя Р (kW) для AC3, V=380AC

7,5

Мощность двигателя Р (kW) для AC3, V=660AC

15

Напряжение катушки управления (В)

220

Номинальный рабочий ток Ie (А) для AC3, V=380-400AC

23

Номинальный рабочий ток Ie (А) для AC3, V=660-690AC

15

Номинальный ток In (А)

25

Род тока катушки управления

AC

Функциональное назначение / применение

Прямой пуск
