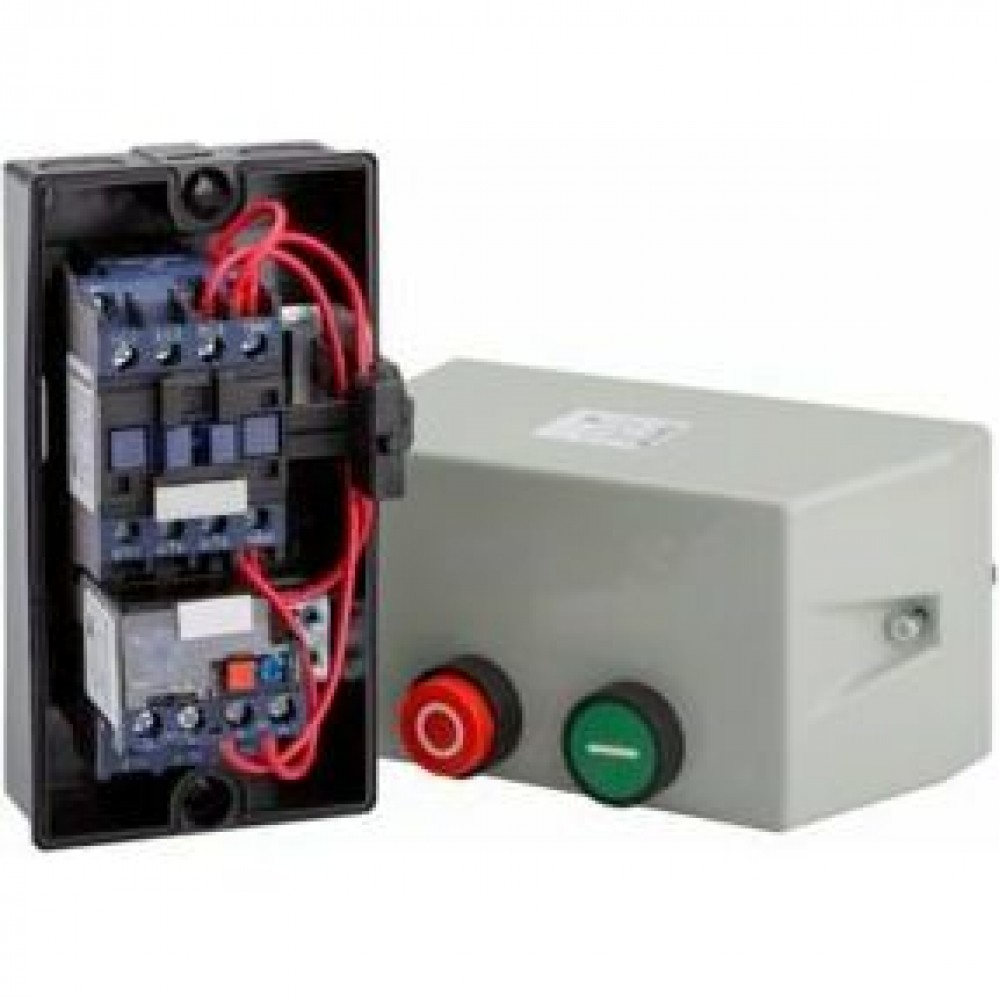

Пускатель ПМЛ-1220-10А-220AC-(0,1-0,16А)-УХЛ3-Б-КЭАЗ

Габариты и материалы

Габариты изделия Высота (мм)

166

Габариты изделия Глубина (мм)

140

Габариты изделия Ширина (мм)

88

Дополнительные особенности

Стандарт российский (ГОСТ, ТУ)

ТУ3420-091-05758109-2016

Классификация

Категория ETIM

Комбинированный пускатель электродвигателя (EC001037)

Тип приёмки

ОТК

Монтажные характеристики

Способ крепления (монтажа)

винт

Характеристики ETIM

Категория ETIM

Комбинированный пускатель электродвигателя

Эксплуатационные характеристики

Климатическое исполнение и категория размещения

УХЛ3

Степень защиты (IP)

IP54

Электротехнические характеристики

Диапазон регулировки теплового расцепителя (А)

0,1-0,16

Количество вспомогательных замыкающих контактов

1

Количество главных замыкающих контактов

3

Количество полюсов

3

Мощность двигателя Р (kW) для AC3, V=220AC

2,2

Мощность двигателя Р (kW) для AC3, V=380AC

4

Мощность двигателя Р (kW) для AC3, V=660AC

5,5

Напряжение катушки управления (В)

220

Номинальный рабочий ток Ie (А) для AC3, V=380-400AC

10

Номинальный рабочий ток Ie (А) для AC3, V=660-690AC

5

Номинальный ток In (А)

10

Род тока катушки управления

AC

Функциональное назначение / применение

Прямой пуск
