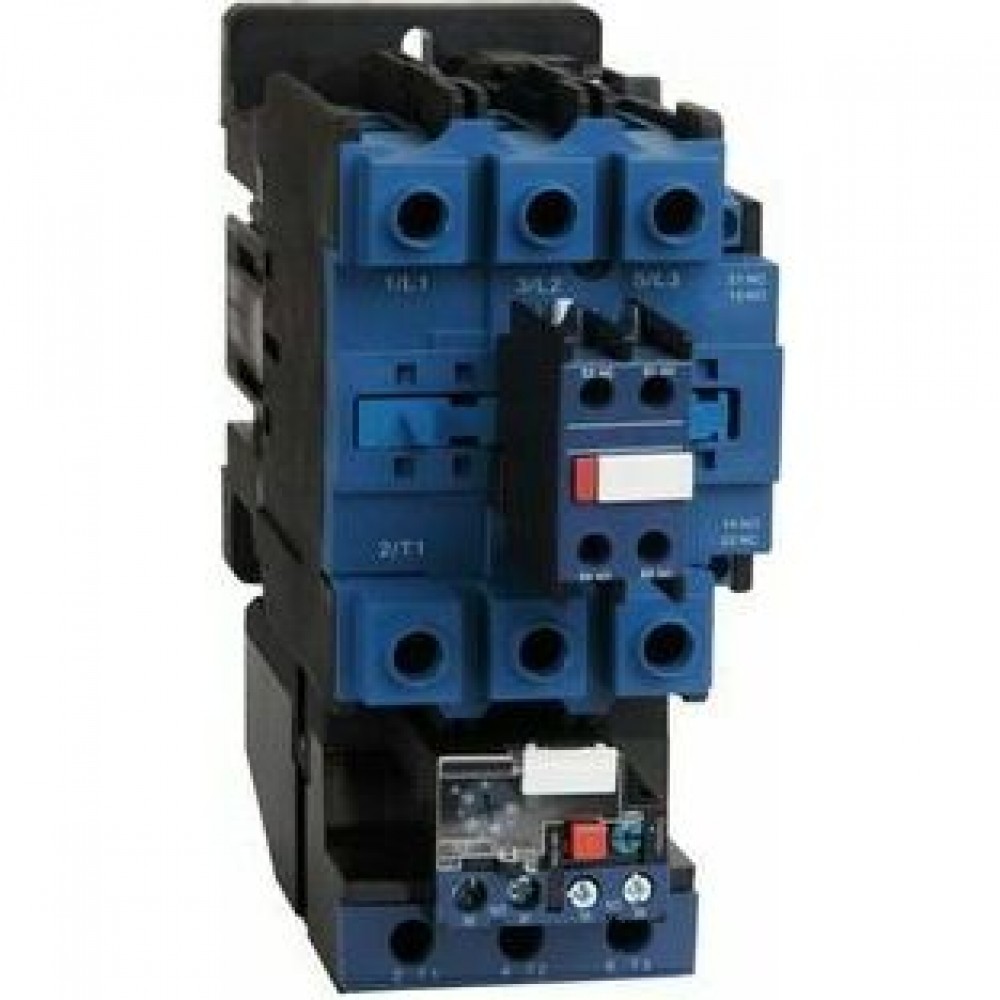

Пускатель ПМ12-100200 УХЛ4 В, 380В, (2з+2р), РТТ-231, (80-93А) КЭАЗ

Габариты и материалы

Габариты изделия Высота (мм)

180

Габариты изделия Глубина (мм)

154

Габариты изделия Ширина (мм)

85

Дополнительные особенности

Исполнение контактора

открытое

Стандарт российский (ГОСТ, ТУ)

ТУ3427-078-05758109-2014

Классификация

Категория ETIM

Комбинированный пускатель электродвигателя (EC001037)

Монтажные характеристики

Способ крепления (монтажа)

винт

Тип подключения

Винтовое соединение

Характеристики ETIM

Категория ETIM

Комбинированный пускатель электродвигателя

Эксплуатационные характеристики

Климатическое исполнение и категория размещения

УХЛ4

Степень защиты (IP)

IP00

Электротехнические характеристики

Диапазон регулировки теплового расцепителя (А)

80-93А

Количество вспомогательных замыкающих контактов

2

Количество вспомогательных размыкающих контактов

2

Количество главных замыкающих контактов

3

Количество полюсов

3

Мощность двигателя Р (kW) для AC3, V=380AC

45

Напряжение катушки управления (В)

380

Номинальное импульсное напряжение Uimp (кВ)

6

Номинальное напряжение изоляции Ui (В)

660

Номинальный рабочий ток Ie (А) для AC3, V=380-400AC

86

Номинальный рабочий ток Ie (А) для AC3, V=660-690AC

49

Номинальный ток In (А)

100

Род тока катушки управления

AC

Функциональное назначение / применение

Прямой пуск

Частота тока (Гц)

50/60
