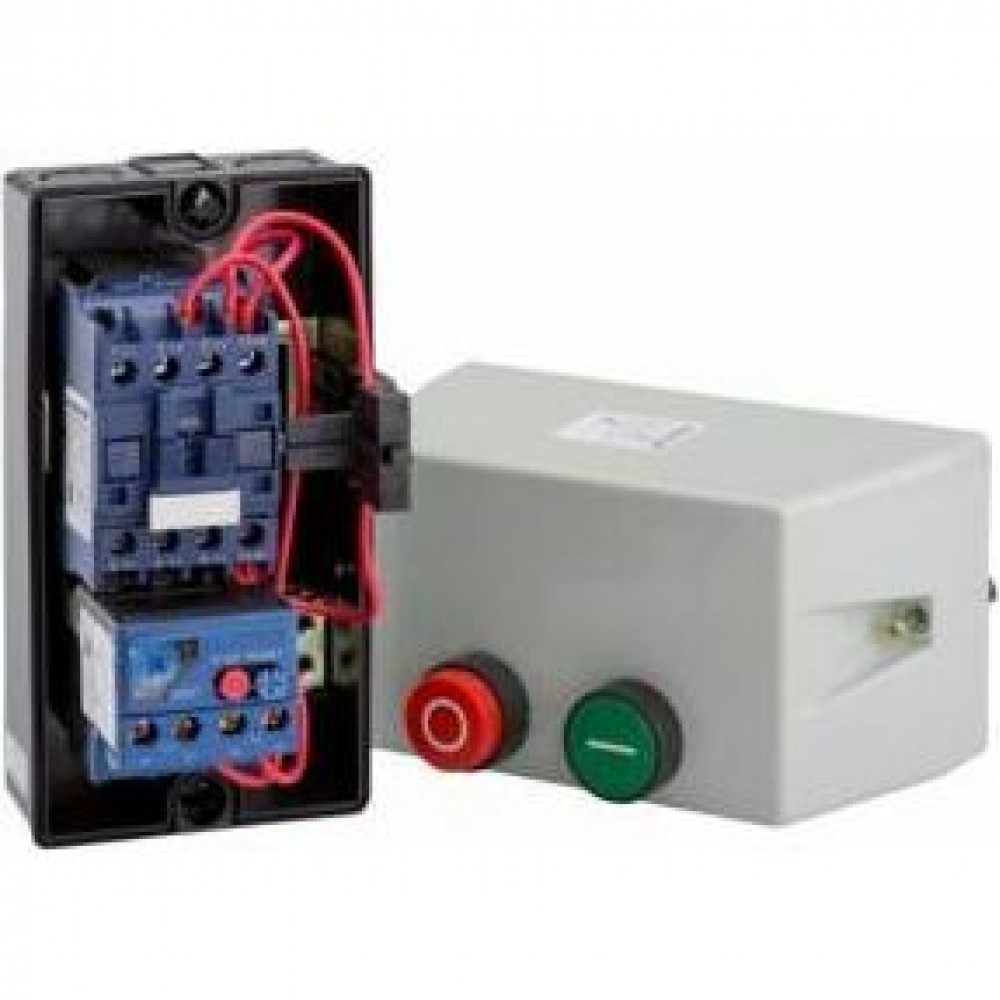

Пускатель ПМ12-010220 УХЛ3 В, 220В, (1з), РТТ5-10-1, (1,6-2,5А) КЭАЗ

Габариты и материалы

Габариты изделия Высота (мм)

165

Габариты изделия Глубина (мм)

140

Габариты изделия Ширина (мм)

88

Дополнительные особенности

Исполнение контактора

закрытое

Стандарт российский (ГОСТ, ТУ)

ТУ3427-078-05758109-2014

Классификация

Категория ETIM

Комбинированный пускатель электродвигателя (EC001037)

Монтажные характеристики

Способ крепления (монтажа)

винт

Тип подключения

Винтовое соединение

Характеристики ETIM

Категория ETIM

Комбинированный пускатель электродвигателя

Эксплуатационные характеристики

Климатическое исполнение и категория размещения

УХЛ3

Степень защиты (IP)

IP54

Электротехнические характеристики

Диапазон регулировки теплового расцепителя (А)

1,6-2,5А

Количество вспомогательных замыкающих контактов

1

Количество главных замыкающих контактов

3

Количество полюсов

3

Мощность двигателя Р (kW) для AC3, V=220AC

0,37

Мощность двигателя Р (kW) для AC3, V=380AC

0,75

Мощность двигателя Р (kW) для AC3, V=660AC

1,5

Напряжение катушки управления (В)

220

Номинальное импульсное напряжение Uimp (кВ)

6

Номинальное напряжение изоляции Ui (В)

660

Номинальный рабочий ток Ie (А) для AC3, V=380-400AC

10

Номинальный рабочий ток Ie (А) для AC3, V=660-690AC

6,6

Номинальный ток In (А)

10

Род тока катушки управления

AC

Функциональное назначение / применение

Прямой пуск

Частота тока (Гц)

50/60
