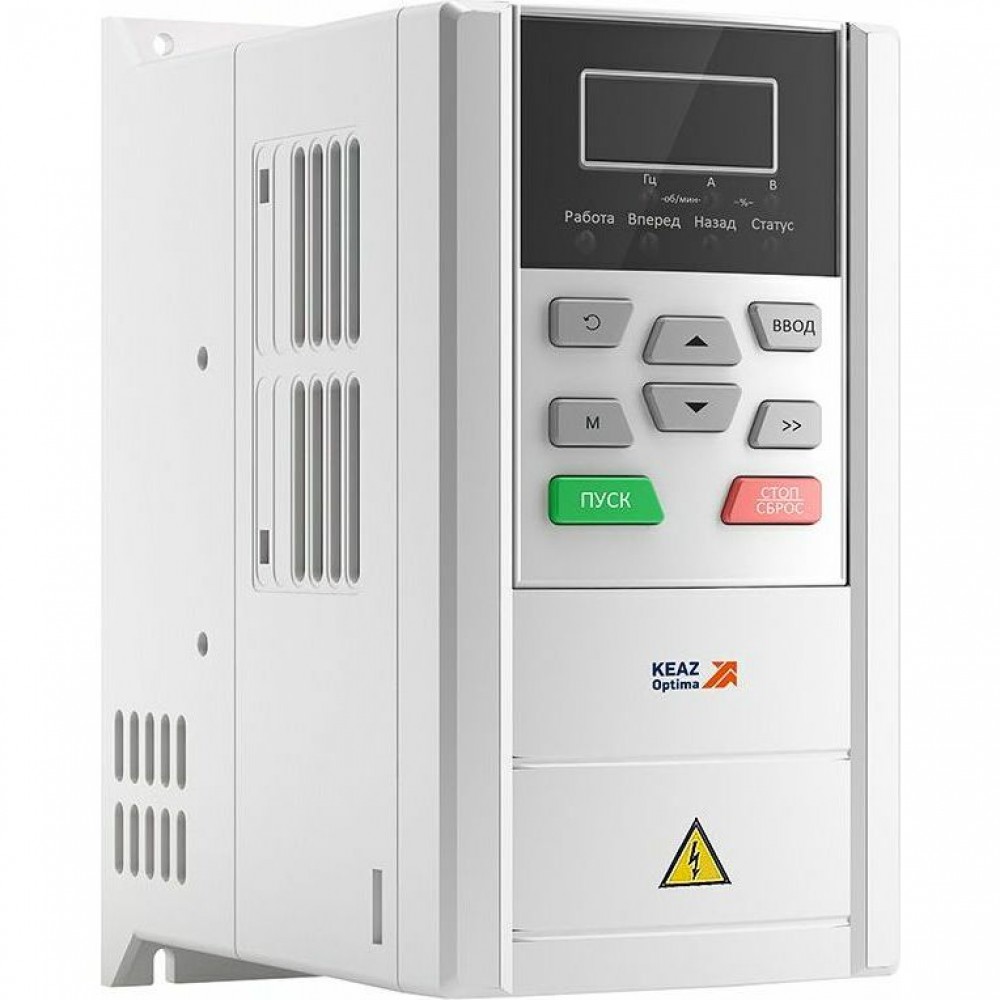

Преобразователь частоты OptiCore A300-5K5-Н4К-380-0-Т

Габариты и материалы

Габариты изделия Высота (мм)

190

Габариты изделия Глубина (мм)

152

Габариты изделия Ширина (мм)

93

Характеристики ETIM

Категория ETIM

Частотный преобразователь =

Эксплуатационные характеристики

Степень защиты (IP)

IP20

Электротехнические характеристики

Выходное напряжение, В

Максимальное трехфазное равно напряжению сети

Диапазон выходной частоты, Гц

0-600

Диапазон скорости

1100 скалярный и векторный 1 законы управления, 1200 векторный 2 и СДПМ законы управления

Законы управления

Скалярный, векторный 1, векторный 2, для синхронных двигателей с постоянными магнитами (в разомкнутой по скорости системе)

Количество аналоговых входов

2 (2 дополнительных для подключения РТ100 с платой расширения), конфигурируемые по току или по напряжению

Количество аналоговых выходов

1 (3 с платой расширения), конфигурируемые по току или по напряжению

Количество дискретных входов

6 (8 с платой расширения), один из который может быть сконфигурирован как высокоскоростной импульсный вход

Количество дискретных выходов

2 дискретных выхода, один из которых может быть сконфигурирован как высокоскоростной импульсный выход

Количество релейных выходов

1 (3 с платой расширения, перекидные контакты) реле с перекидными контактами

Коммуникационный интерфейс RS-485

да

Конфигурируемая частота коммутации, кГц

0.7~16

Линейный ток, нормальный режим, А

14

Линейный ток, тяжёлый режим, А

10,5

Максимальный установившийся ток, нормальный режим, А

11

Максимальный установившийся ток, тяжёлый режим, А

9

Мощность двигателя, указанная на заводской табличке, нормальный режим, кВт

5,5

Мощность двигателя, указанная на заводской табличке, тяжелый режим, кВт

4

Наличие ПО для конфигурирования и диагностики

да

Напряжение сети, В

3~380-15% - 440+10%,

Перегрузочная способность, нормальный/тяжелый режим

120% 60с/150% 60с, 180% 10с, 200% 0.5с каждые 10 минут

Поддержка Modbus

да

Поддержка Profibus

Да (при установленной дополнительной коммуникационной плате)

Съемная панель управления

Да, с сохранением и копированием параметров

Тормозной прерыватель

Встроенный

Установка

Настенный монтаж

Установка дополнительных плат расширения

Да, 1 плата (коммуникационная или расширения входов/выходов)

Частота сети, Гц

50/60
