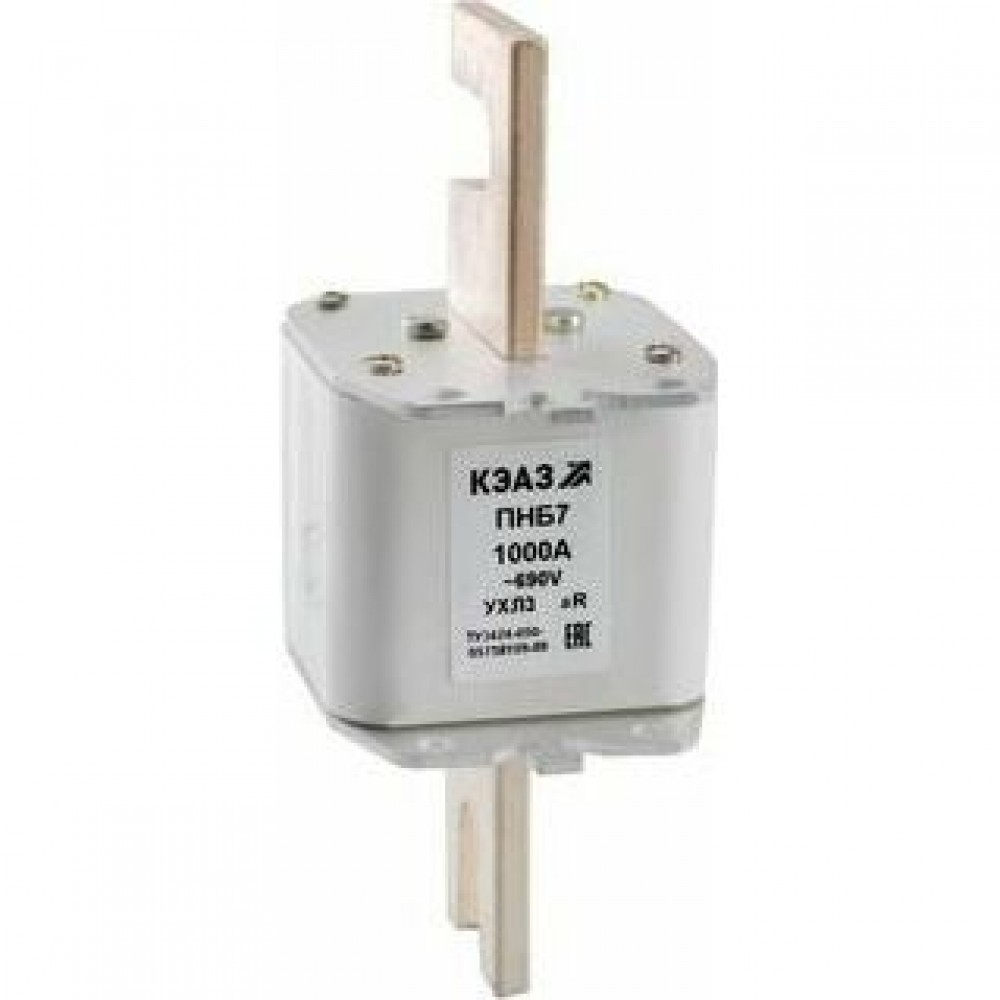

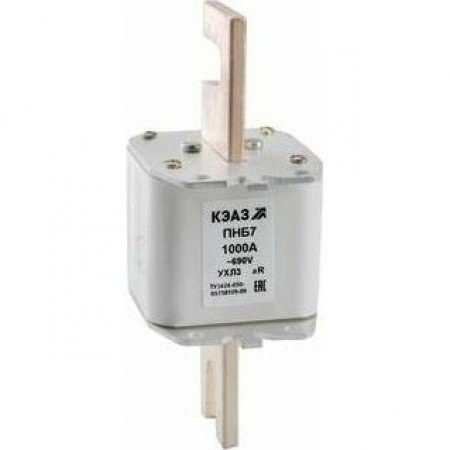

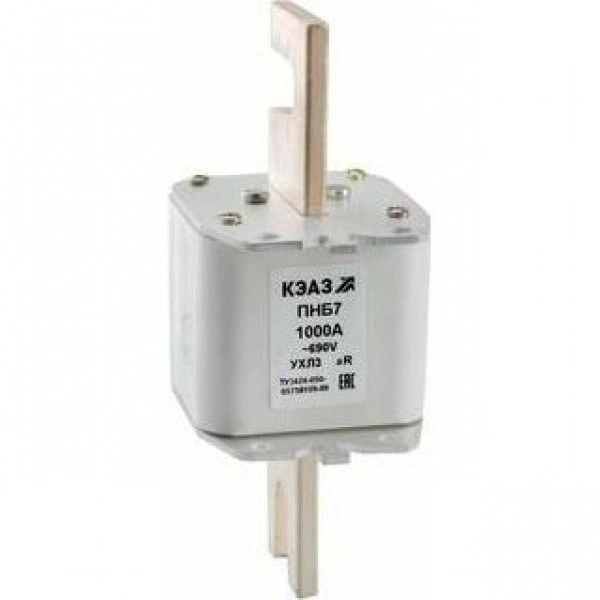

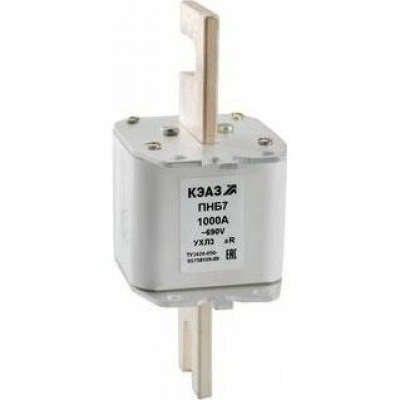

Предохранитель ПНБ7-690/1000-1-1000А-УХЛ3-КЭАЗ

Габариты и материалы

Габариты изделия Высота (мм)

102

Габариты изделия Глубина (мм)

200

Габариты изделия Ширина (мм)

80

Дополнительные особенности

Дополнительное оборудование

боек, свободный контакт

Назначение использования

быстродействующий

Стандарт российский (ГОСТ, ТУ)

ГОСТ IEC 60269-1-2016, ТУ3424-050-05758109-2009

Классификация

Категория ETIM

Низковольт. предохранитель (плавкая вставка) HRC (с высок. отключ. способностью) (EC000055)

Тип приёмки

ОТК

Монтажные характеристики

Категория применения предохранителя

aR

Присоединение внешних проводников

ножевое

Способ крепления (монтажа)

болт

Способ установки

на шины

Характеристики ETIM

Категория ETIM

Низковольт. предохранитель (плавкая вставка) HRC (с высок. отключ. способностью)

Эксплуатационные характеристики

Включено в реестр промышленной продукции РФ

да

Группа условий эксплуатации

M39

Диапазон рабочих температур (˚С)

от -60°С до +40°С

Климатическое исполнение и категория размещения

УХЛ3

Степень защиты (IP)

IP00

Электротехнические характеристики

Габарит

1000А

Номинальное рабочее напряжение переменного тока Ue (В)

690

Номинальный ток In (А)

1 000

Потери мощности (Вт)

150

Предельная коммутационная способность переменного тока Icu (кА)

100

Предельная коммутационная способность переменного тока Icu при 690AC (кА)

100

Род тока

AC

Частота тока (Гц)

50/60
