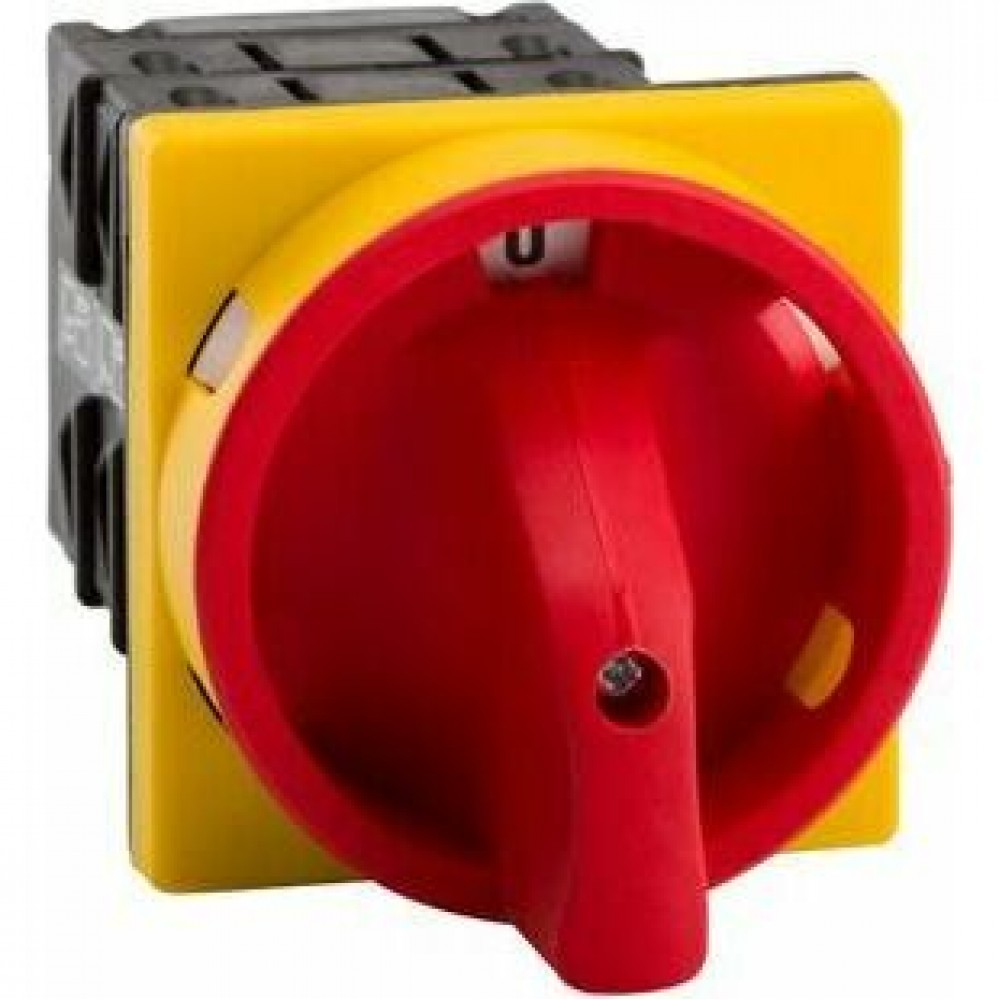

Переключатель OptiSwitch 4G80-63-U-S25

Габариты и материалы

Габариты изделия Высота (мм)

88

Габариты изделия Глубина (мм)

119

Габариты изделия Ширина (мм)

88

Дополнительные особенности

Вид рукоятки

красный; с возможностью блокировки

Возможно измерение между фазами

да

Возможно измерение между фазой и нейтралью

нет

Дополнительное оборудование

нет

Количество коммутационных положений

2

Количество пакетов

2

Номер электрической схемы и диаграммы переключений

63

С блоком управления

нет

С возвратной пружиной

нет

С нейтральной позицией (ОТКЛ)

да

Стандарт российский (ГОСТ, ТУ)

ТУ3424-068-05758109-2012

Тип корпуса

Открытый

Тип элемента управления

поворотная позиционная ручка с фиксацией

Функция переключения с фиксацией

да

Классификация

Категория ETIM

Управляющий переключатель/командоконтроллер (EC002611)

Модель (подсерия)

Переключатели с ускоренной коммутацией (0-1)

Тип приёмки

ОТК

Монтажные характеристики

Модульное исполнение

нет

Способ крепления (монтажа)

винт

Тип подключения

Винтовое соединение

Характеристики ETIM

Категория ETIM

Управляющий переключатель/командоконтроллер

Эксплуатационные характеристики

Климатическое исполнение и категория размещения

У3

Степень защиты (IP)

IP44

Электротехнические характеристики

Количество полюсов

3

Коммутационная мощность трехфазная (кВт)

30

Номинальное рабочее напряжение переменного тока Ue (В)

690

Номинальное рабочее напряжение переменного тока Ue (В)2

400

Номинальный рабочий ток Ie (А) для АС-21А

80

Номинальный ток In (А)

80

Специальное исполнение

S25

Условный тепловой ток на открытом воздухе Ith (A)

80
