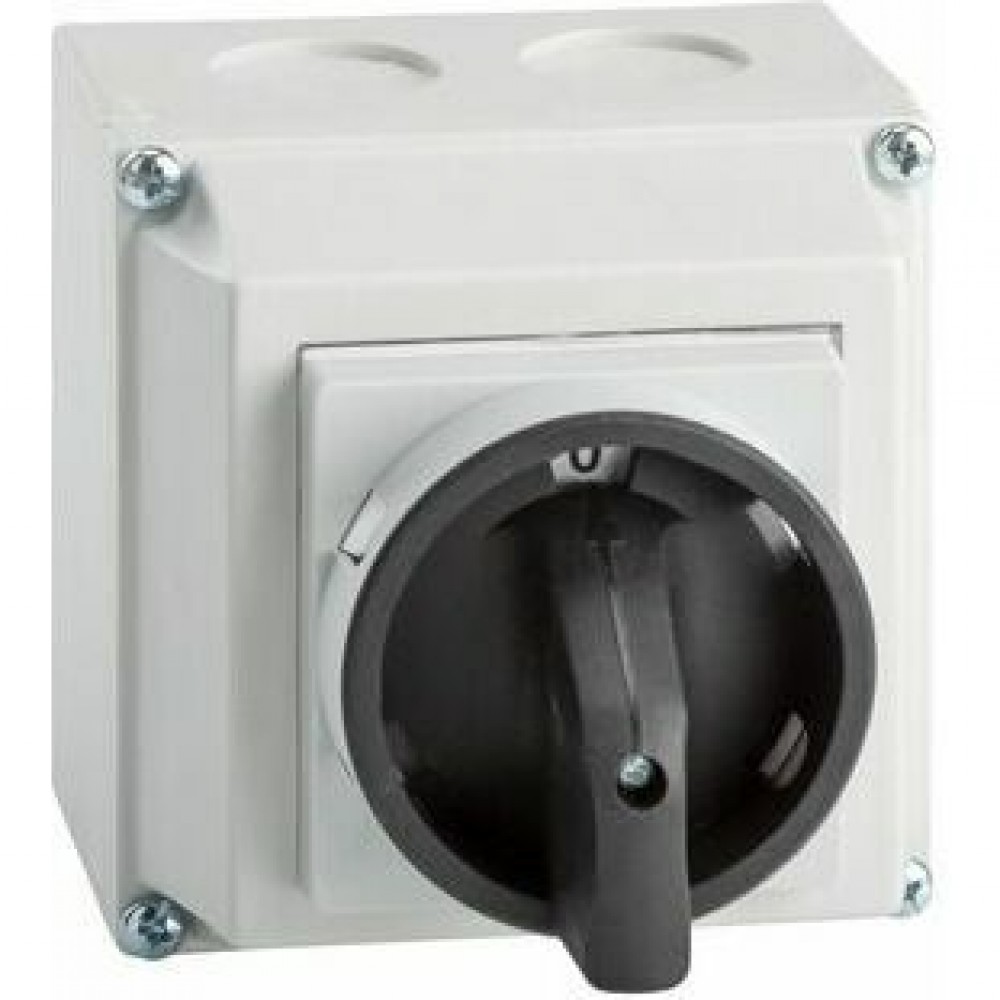

Переключатель OptiSwitch 4G25-92-PK-S6

Габариты и материалы

Габариты изделия Высота (мм)

100

Габариты изделия Глубина (мм)

112

Габариты изделия Ширина (мм)

100

Дополнительные особенности

Вид рукоятки

черный, запираемый замком

Возможно измерение между фазами

да

Возможно измерение между фазой и нейтралью

нет

Дополнительное оборудование

нет

Количество коммутационных положений

2

Количество пакетов

2

Номер электрической схемы и диаграммы переключений

92

С блоком управления

нет

С возвратной пружиной

нет

С нейтральной позицией (ОТКЛ)

да

Стандарт российский (ГОСТ, ТУ)

ТУ3424-068-05758109-2012

Тип корпуса

Закрытый

Тип элемента управления

поворотная позиционная ручка с фиксацией

Функция переключения с фиксацией

да

Классификация

Категория ETIM

Управляющий переключатель/командоконтроллер (EC002611)

Модель (подсерия)

Переключатели с нулевым положением (0-1)

Тип приёмки

ОТК

Монтажные характеристики

Модульное исполнение

нет

Способ крепления (монтажа)

винт

Тип подключения

Винтовое соединение

Характеристики ETIM

Категория ETIM

Управляющий переключатель/командоконтроллер

Эксплуатационные характеристики

Климатическое исполнение и категория размещения

У2

Степень защиты (IP)

IP65

Электротехнические характеристики

Количество полюсов

4

Коммутационная мощность трехфазная (кВт)

13

Номинальное рабочее напряжение переменного тока Ue (В)

690

Номинальное рабочее напряжение переменного тока Ue (В)2

400

Номинальный рабочий ток Ie (А) для АС-21А

25

Номинальный ток In (А)

25

Специальное исполнение

S6

Условный тепловой ток на открытом воздухе Ith (A)

25
