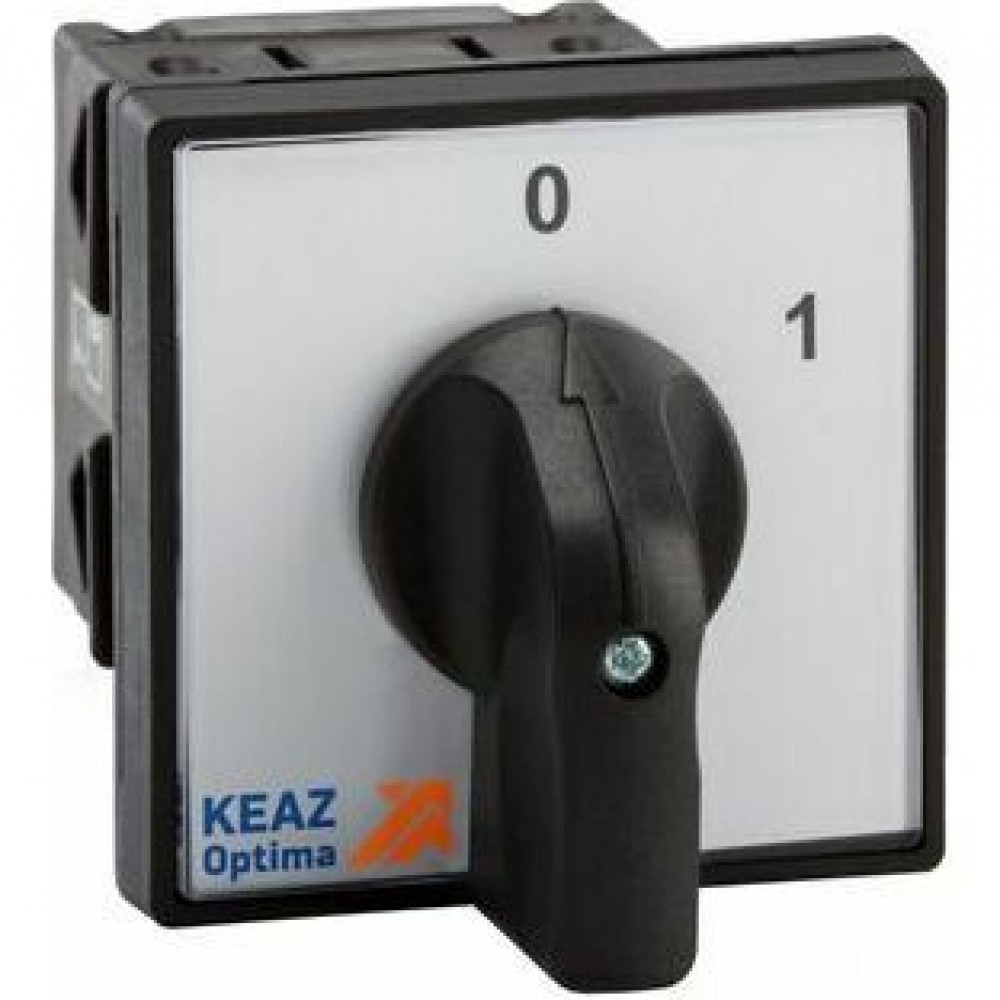

Переключатель OptiSwitch 4G16-70-U-S1-R114

Габариты и материалы

Габариты изделия Высота (мм)

48

Габариты изделия Глубина (мм)

146

Габариты изделия Ширина (мм)

52

Дополнительные особенности

Вид рукоятки

R114 черный

Возможно измерение между фазами

да

Возможно измерение между фазой и нейтралью

нет

Дополнительное оборудование

уплотнительная муфта

Количество коммутационных положений

2

Количество пакетов

5

Номер электрической схемы и диаграммы переключений

70

С блоком управления

нет

С возвратной пружиной

нет

С нейтральной позицией (ОТКЛ)

нет

Стандарт российский (ГОСТ, ТУ)

ТУ3424-068-05758109-2012

Тип корпуса

Открытый

Тип элемента управления

поворотная позиционная ручка с фиксацией

Функция переключения с фиксацией

да

Классификация

Категория ETIM

Управляющий переключатель/командоконтроллер (EC002611)

Модель (подсерия)

Переключатели без нулевого положения (1-2)

Тип приёмки

ОТК

Монтажные характеристики

Модульное исполнение

нет

Способ крепления (монтажа)

винт

Тип подключения

Винтовое соединение

Характеристики ETIM

Категория ETIM

Управляющий переключатель/командоконтроллер

Эксплуатационные характеристики

Климатическое исполнение и категория размещения

У3

Степень защиты (IP)

IP65

Электротехнические характеристики

Количество полюсов

5

Коммутационная мощность трехфазная (кВт)

8

Номинальное рабочее напряжение переменного тока Ue (В)

690

Номинальное рабочее напряжение переменного тока Ue (В)2

400

Номинальный рабочий ток Ie (А) для АС-21А

16

Номинальный ток In (А)

16

Специальное исполнение

S1

Условный тепловой ток на открытом воздухе Ith (A)

20
