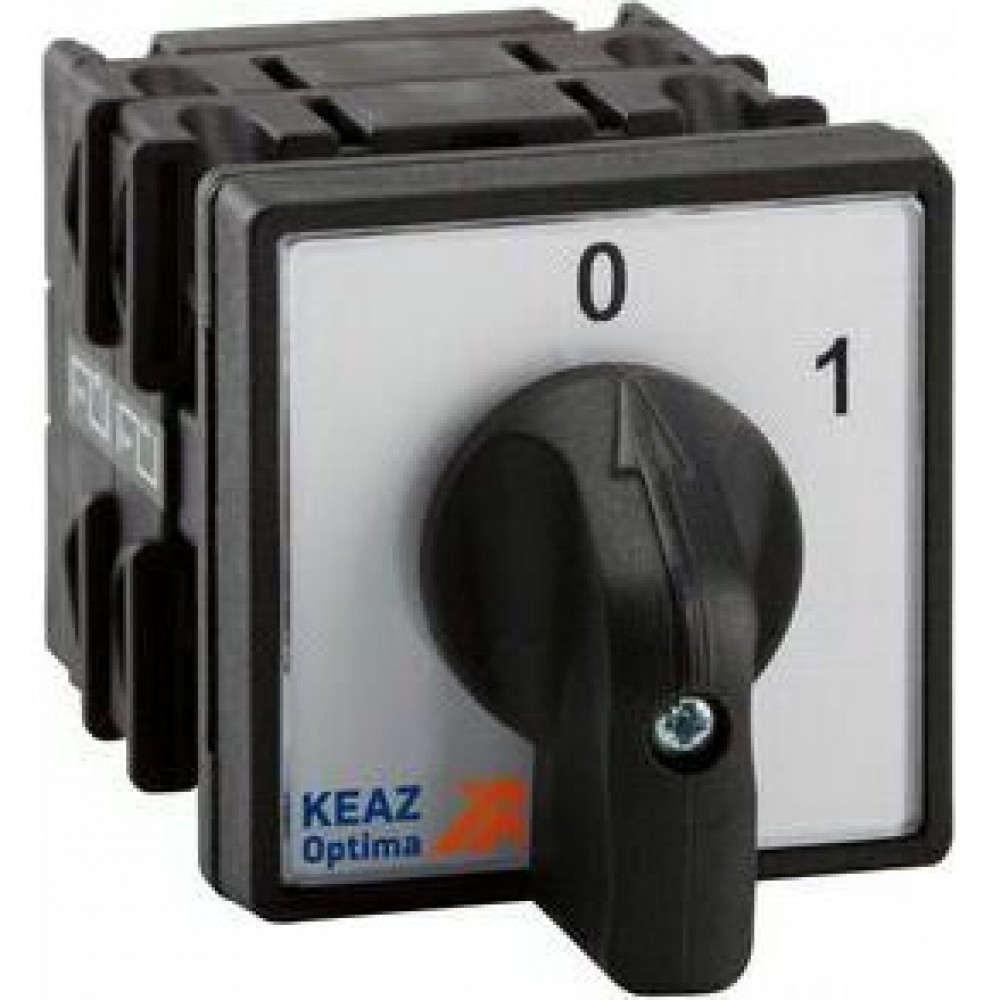

Переключатель OptiSwitch 4G10-583-U-R012

Габариты и материалы

Габариты изделия Высота (мм)

48

Габариты изделия Глубина (мм)

112,6

Габариты изделия Ширина (мм)

48

Дополнительные особенности

Вид рукоятки

R012 красный

Возможно измерение между фазами

да

Возможно измерение между фазой и нейтралью

нет

Дополнительное оборудование

нет

Количество коммутационных положений

3

Количество пакетов

4

Номер электрической схемы и диаграммы переключений

583

С блоком управления

нет

С возвратной пружиной

да

С нейтральной позицией (ОТКЛ)

да

Стандарт российский (ГОСТ, ТУ)

ТУ3424-068-05758109-2012

Тип корпуса

Открытый

Тип элемента управления

поворотная позиционная ручка с фиксацией

Функция переключения с фиксацией

нет

Классификация

Модель (подсерия)

Переключатели с нулевым положением (1-0-2)

Тип приёмки

ОТК

Монтажные характеристики

Модульное исполнение

нет

Способ крепления (монтажа)

винт

Тип подключения

Винтовое соединение

Характеристики ETIM

Категория ETIM

Управляющий переключатель/командоконтроллер

Эксплуатационные характеристики

Климатическое исполнение и категория размещения

У3

Степень защиты (IP)

IP44

Электротехнические характеристики

Количество полюсов

8

Коммутационная мощность трехфазная (кВт)

5,5

Номинальное рабочее напряжение переменного тока Ue (В)

690

Номинальное рабочее напряжение переменного тока Ue (В)2

230

Номинальный рабочий ток Ie (А) для АС-21А

10

Номинальный ток In (А)

10

Условный тепловой ток на открытом воздухе Ith (A)

16
