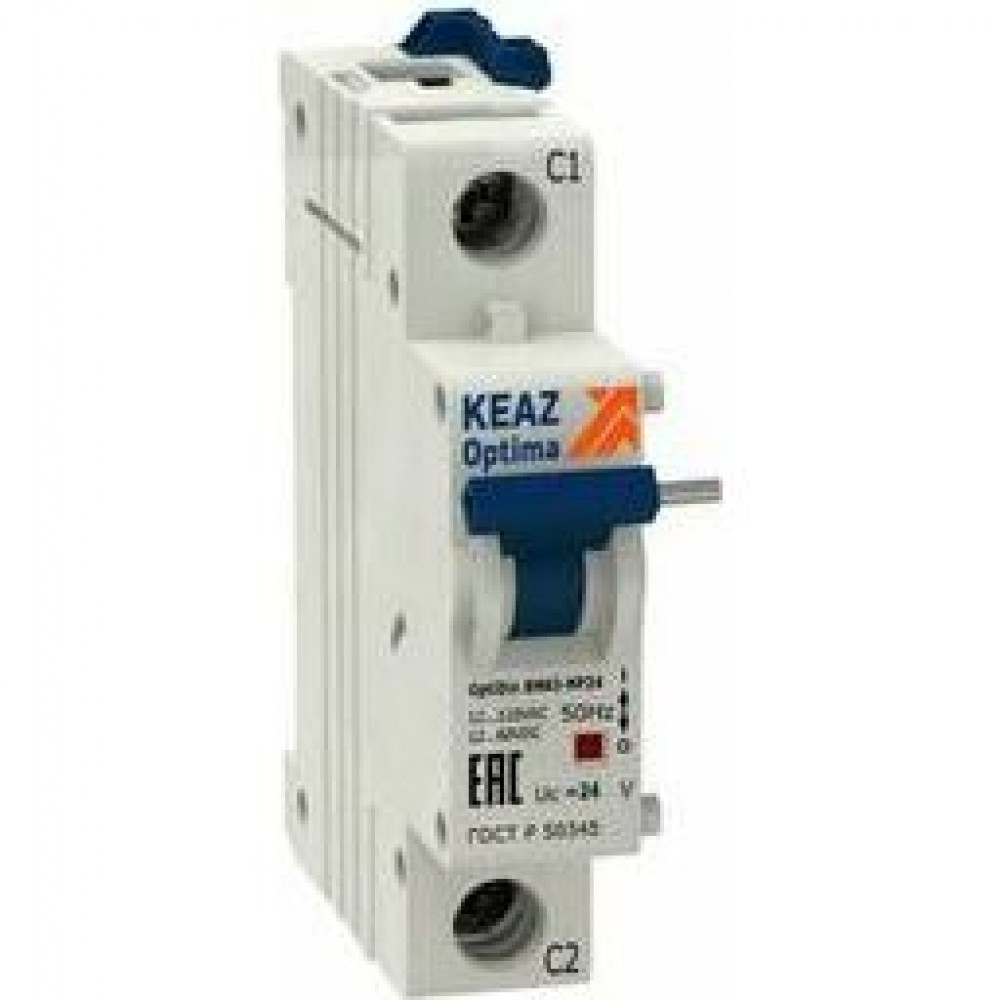

Независимый расцепитель OptiDin BM63-НР24-ОМ4

Габариты и материалы

Габариты изделия Высота (мм)

84,5

Габариты изделия Глубина (мм)

72,6

Габариты изделия Ширина (мм)

26

Дополнительные особенности

Дополнительное оборудование

нет

Сегмент РЖД

нет

Стандарт российский (ГОСТ, ТУ)

ГОСТ Р 50030.2, ТУ3421-040-05758109-2009

Устанавливается на устройство

Автоматический выключатель

Классификация

Тип приёмки

РЕГ

Монтажные характеристики

Возможность самостоятельного подключения дополнительных устройств

да

Глубина монтажная (встраиваемая) (мм)

75

Макс. сечение присоединяемых проводов (мм²)

4

Присоединение внешних проводников

переднее

Способ крепления (монтажа)

На защёлку с левой стороны выключателя

Характеристики ETIM

Категория ETIM

Шунтовой расцепитель (для силового выключателя)

Эксплуатационные характеристики

Диапазон рабочих температур (˚С)

от -10°С до +45°С

Климатическое исполнение и категория размещения

ОМ4

Степень защиты (IP)

IP20

Электротехнические характеристики

Габарит

1 модуль

Диапазон срабатывания при переменном напряжении (В)

12…110

Диапазон срабатывания при постоянном напряжении (В)

12…60

Контрольная температура (°С)

45

Номинальное импульсное напряжение Uimp (кВ)

2,5

Номинальное рабочее напряжение переменного тока Ue (В)

24

Номинальное рабочее напряжение постоянного тока Ue (В)

12

Род тока

AC/DC

Частота тока (Гц)

50
