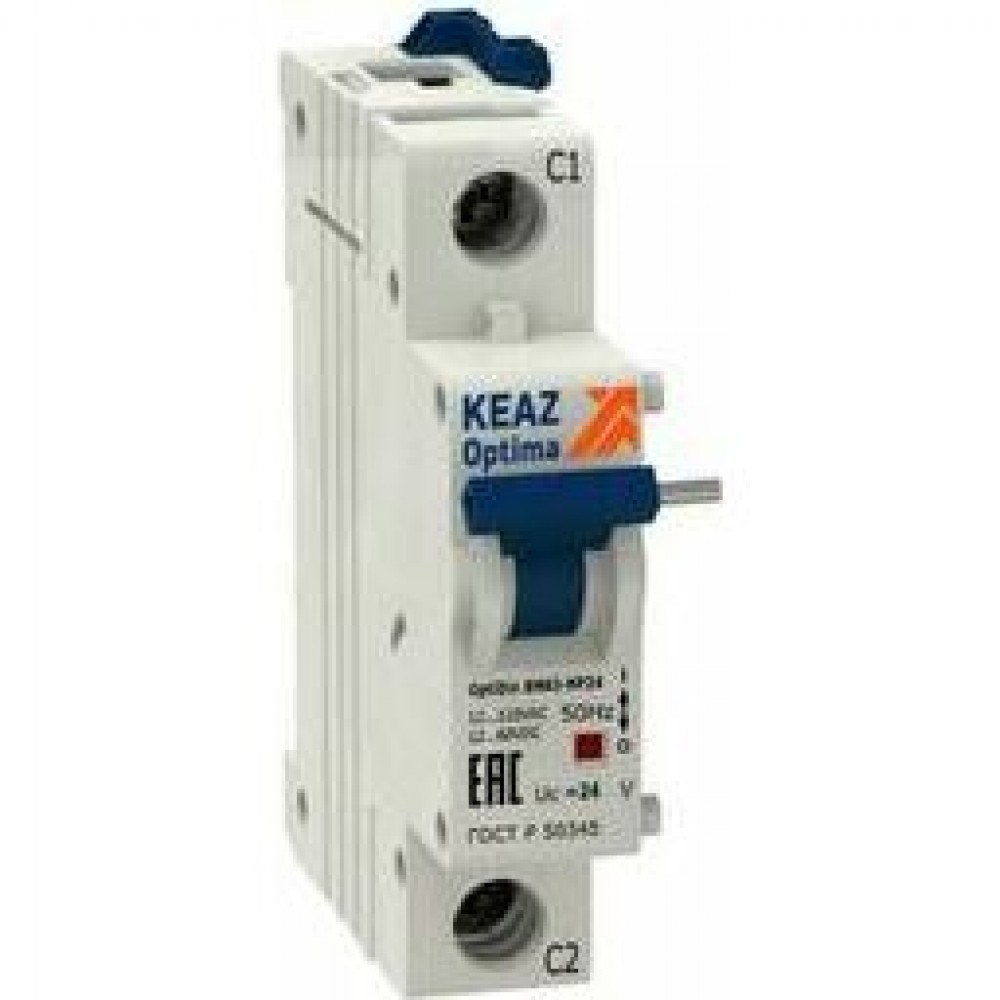

Независимый расцепитель OptiDin BM63-НР24-АЭС

Габариты и материалы

Габариты изделия Высота (мм)

85,4

Габариты изделия Глубина (мм)

72,6

Габариты изделия Ширина (мм)

26

Дополнительные особенности

Дополнительное оборудование

12…110

Сегмент РЖД

нет

Стандарт российский (ГОСТ, ТУ)

ГОСТ Р 50030.2, ТУ3421-040-05758109-2009

Тип оборудования

независимый рсцепитель

Устанавливается на устройство

Автоматический выключатель

Классификация

Тип приёмки

ОТК

Монтажные характеристики

Возможность самостоятельного подключения дополнительных устройств

да

Глубина монтажная (встраиваемая) (мм)

75

Макс. сечение присоединяемых проводов (мм²)

4

Присоединение внешних проводников

переднее

Способ крепления (монтажа)

На защёлку с левой стороны выключателя

Характеристики ETIM

Категория ETIM

Дополнительное оборудование для модульной аппаратуры распределительного щита

Эксплуатационные характеристики

Диапазон рабочих температур (˚С)

от -60°С до +40°С

Климатическое исполнение и категория размещения

УХЛ3

Степень защиты (IP)

IP20

Электротехнические характеристики

Габарит

1 модуль

Контрольная температура (°С)

30

Номинальное (расчетное) напряжение (В)

24

Номинальное импульсное напряжение Uimp (кВ)

2,5

Номинальное рабочее напряжение переменного тока Ue (В)

24

Номинальное рабочее напряжение постоянного тока Ue (В)

12

Род тока

AC/DC

Частота тока (Гц)

50
