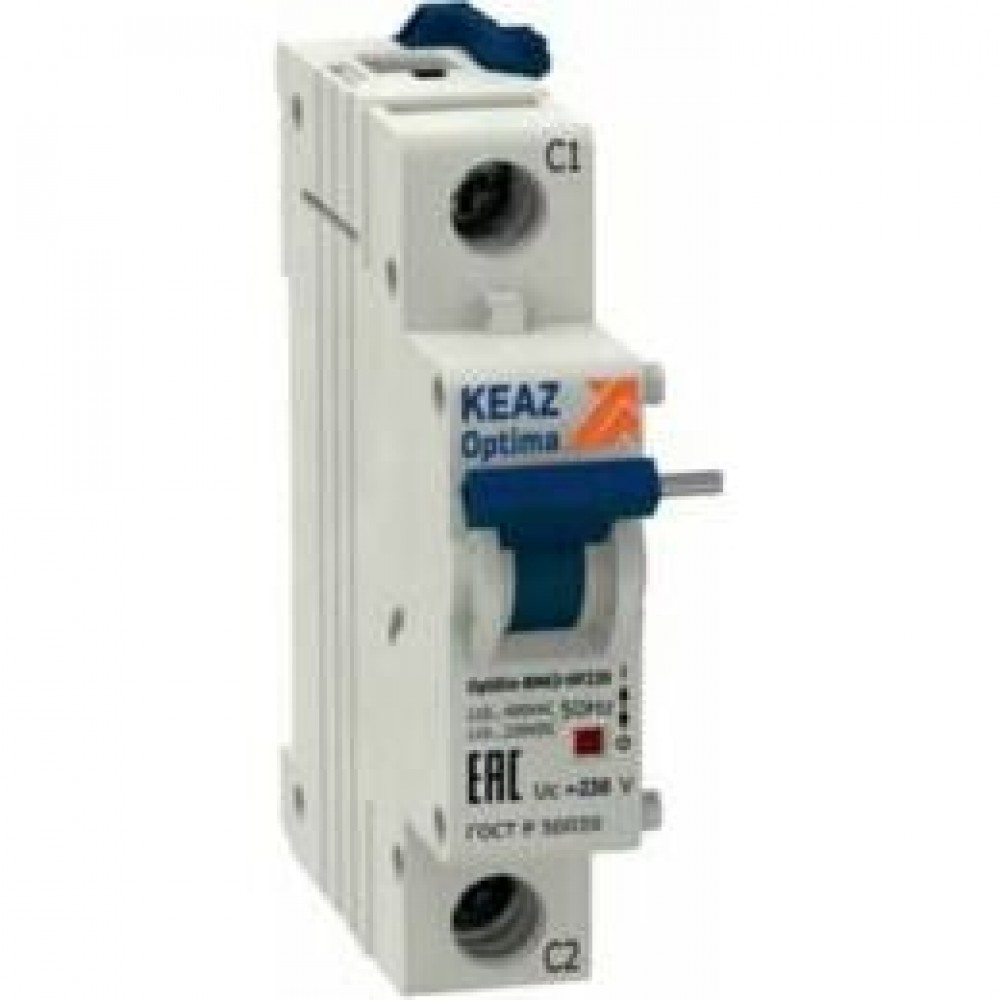

Независимый расцепитель OptiDin BM63-НР230-RR

Габариты и материалы

Габариты изделия Высота (мм)

85,4

Габариты изделия Глубина (мм)

72,6

Габариты изделия Ширина (мм)

26

Дополнительные особенности

Дополнительное оборудование

Нет

С откидной крышкой

нет

Сегмент РЖД

да

Со шторками (защита от прикосновения)

нет

Стандарт российский (ГОСТ, ТУ)

ГОСТ Р 50030.2 , ТУ3421-040-05758109-2009

Тип оборудования

независимый рсцепитель

Устанавливается на устройство

Автоматический выключатель

Классификация

Тип приёмки

ОТК

Монтажные характеристики

Возможность самостоятельного подключения дополнительных устройств

да

Глубина монтажная (встраиваемая) (мм)

75

Макс. сечение присоединяемых проводов (мм²)

4

Присоединение внешних проводников

переднее

Способ крепления (монтажа)

На защёлку с левой стороны выключателя

Характеристики ETIM

Категория ETIM

Дополнительное оборудование для модульной аппаратуры распределительного щита

Эксплуатационные характеристики

Диапазон рабочих температур (˚С)

от -60°С до +40°С

Климатическое исполнение и категория размещения

УХЛ3

Степень защиты (IP)

IP20

Электротехнические характеристики

Габарит

1 модуль

Диапазон срабатывания при переменном напряжении (В)

110-400

Диапазон срабатывания при постоянном напряжении (В)

110-220

Контрольная температура (°С)

30

Номинальное (расчетное) напряжение (В)

230

Номинальное импульсное напряжение Uimp (кВ)

2,5

Номинальное рабочее напряжение переменного тока Ue (В)

230

Номинальное рабочее напряжение постоянного тока Ue (В)

110

Род тока

AC/DC

Частота тока (Гц)

50
