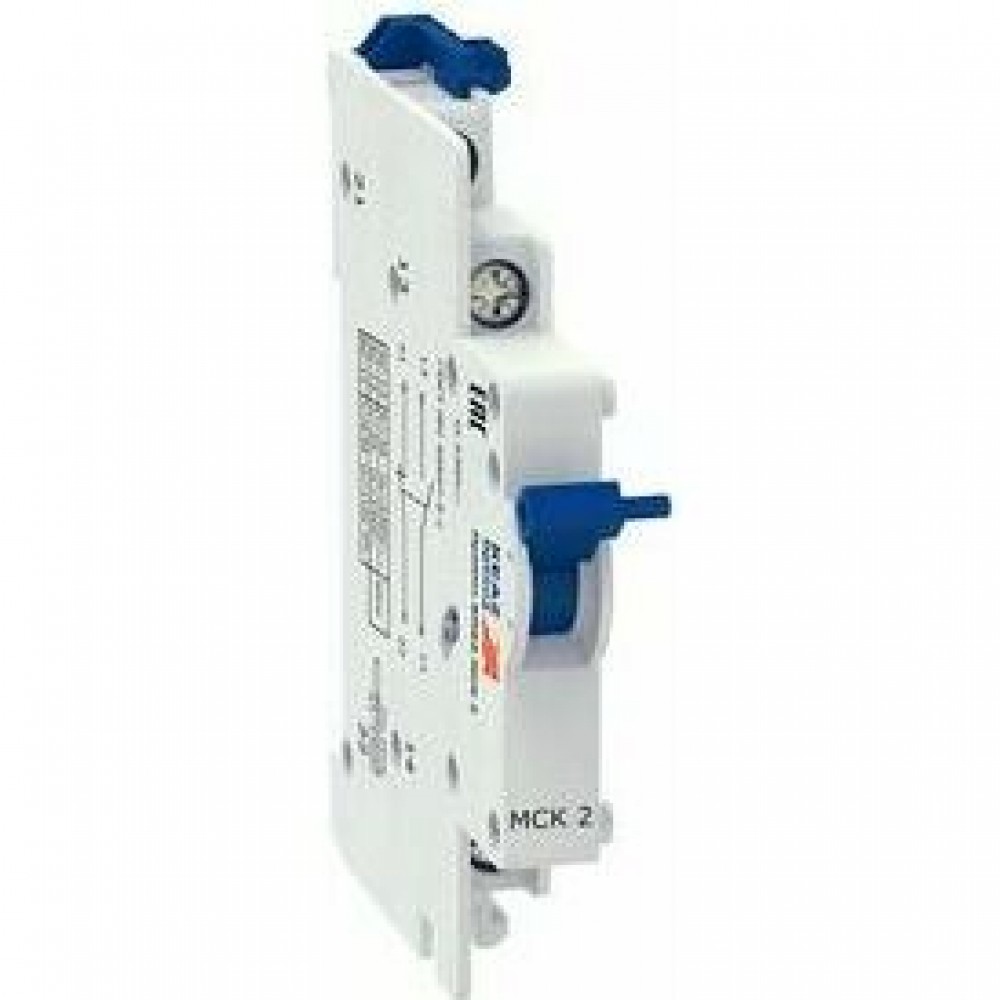

Модуль свободных контактов OptiDin BM63-МСК 2-ОМ4

Габариты и материалы

Габариты изделия Высота (мм)

84,5

Габариты изделия Глубина (мм)

72,6

Габариты изделия Ширина (мм)

13,4

Дополнительные особенности

Дополнительное оборудование

нет

Сегмент РЖД

нет

Стандарт российский (ГОСТ, ТУ)

ГОСТ IEC 60947-5-1, ТУ3421-040-05758109-2009

Тип оборудования

Модуль свободных контактов

Устанавливается на устройство

Автоматический выключатель

Классификация

Тип приёмки

РЕГ

Монтажные характеристики

Возможность самостоятельного подключения дополнительных устройств

да

Глубина монтажная (встраиваемая) (мм)

75

Макс. сечение присоединяемых проводов (мм²)

2,5

Присоединение внешних проводников

переднее

Способ крепления (монтажа)

На защёлку с левой стороны выключателя

Характеристики ETIM

Категория ETIM

Дополнительное оборудование для модульной аппаратуры распределительного щита

Эксплуатационные характеристики

Диапазон рабочих температур (˚С)

от -10°С до +45°С

Климатическое исполнение и категория размещения

ОМ4

Степень защиты (IP)

IP20

Электротехнические характеристики

Габарит

0,5 модуля

Количество вспомогательных переключающих контактов

2

Контрольная температура (°С)

45

Номинальное импульсное напряжение Uimp (кВ)

2,5

Номинальное рабочее напряжение переменного тока Ue (В)

230

Номинальное рабочее напряжение постоянного тока Ue (В)

220

Род тока

AC/DC

Частота тока (Гц)

50
