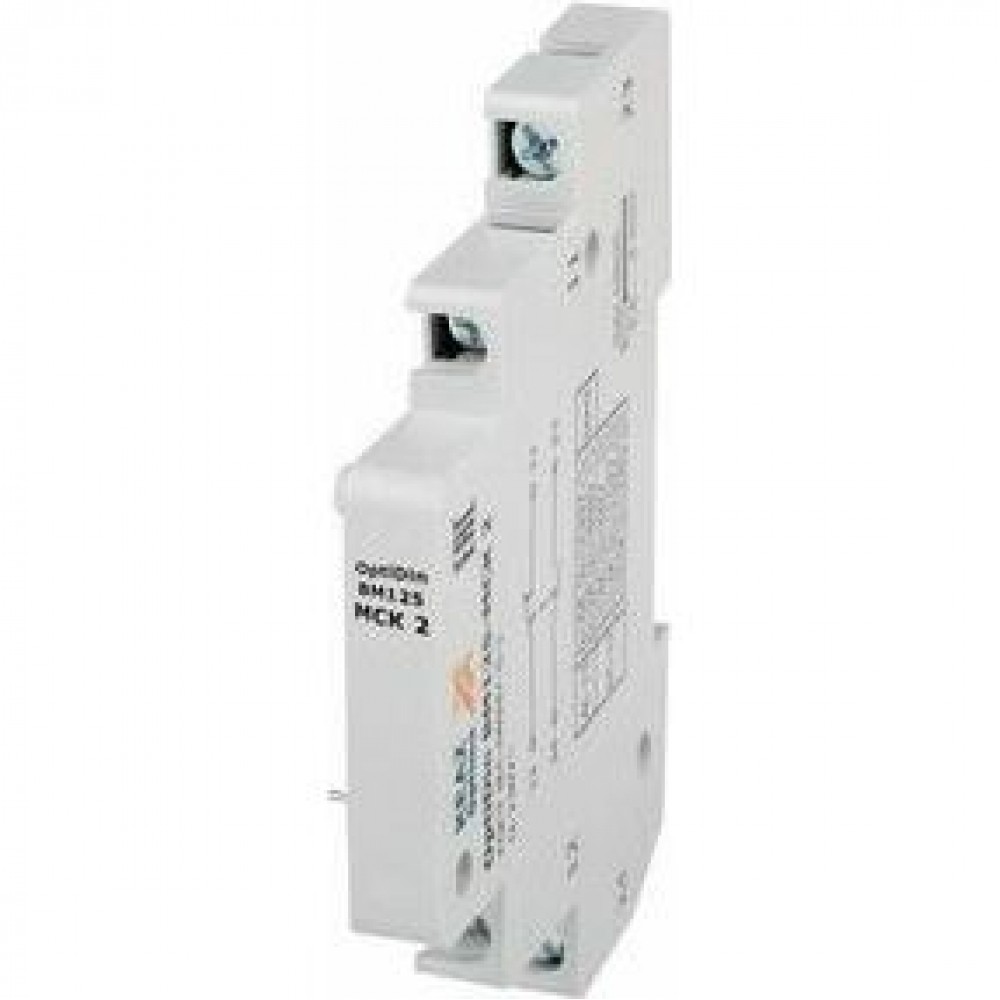

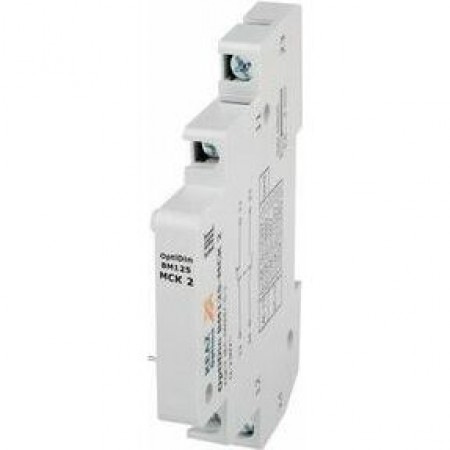

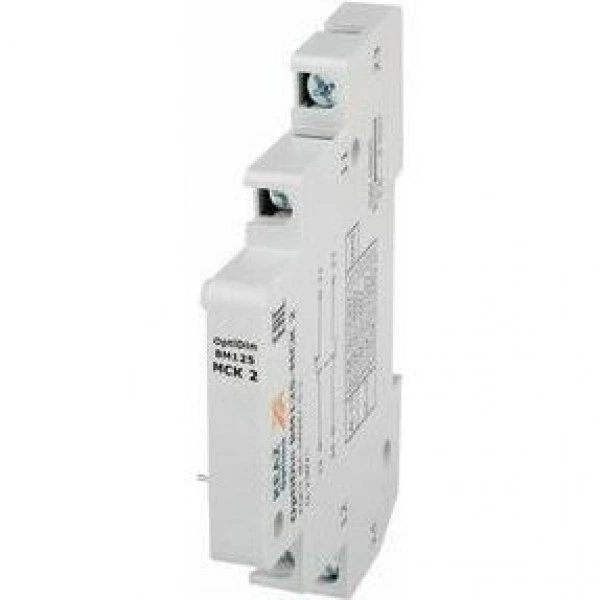

Модуль свободных контактов OptiDin BM125-MCK 2-RR

Габариты и материалы

Габариты изделия Высота (мм)

89,1

Габариты изделия Глубина (мм)

66

Габариты изделия Ширина (мм)

8,9

Дополнительные особенности

Дополнительное оборудование

нет

Сегмент РЖД

да

Стандарт российский (ГОСТ, ТУ)

ГОСТ IEC 60947-2, ТУ3421-040-05758109-2009

Тип оборудования

Модуль свободных контактов

Устанавливается на устройство

Автоматический выключатель

Классификация

Тип приёмки

ОТК

Монтажные характеристики

Возможность самостоятельного подключения дополнительных устройств

нет

Глубина монтажная (встраиваемая) (мм)

60,5

Макс. сечение присоединяемых проводов (мм²)

2,5

Присоединение внешних проводников

переднее

Способ крепления (монтажа)

винт

Способ установки

стационарный с креплением на панели

Характеристики ETIM

Категория ETIM

Модульный автоматический выключатель (автомат)

Эксплуатационные характеристики

Диапазон рабочих температур (˚С)

от -60°С до +40°С

Климатическое исполнение и категория размещения

УХЛ3

Степень загрязнения

3

Степень защиты (IP)

IP20

Электротехнические характеристики

Габарит

0,5 модуля

Количество вспомогательных переключающих контактов

2

Количество полюсов

1

Контрольная температура (°С)

30

Номинальное импульсное напряжение Uimp (кВ)

2,5

Номинальное рабочее напряжение переменного тока Ue (В)

230

Номинальное рабочее напряжение постоянного тока Ue (В)

220

Номинальный ток In (А)

6

Общее количество полюсов

1

Род тока

AC/DC

Частота тока (Гц)

50
