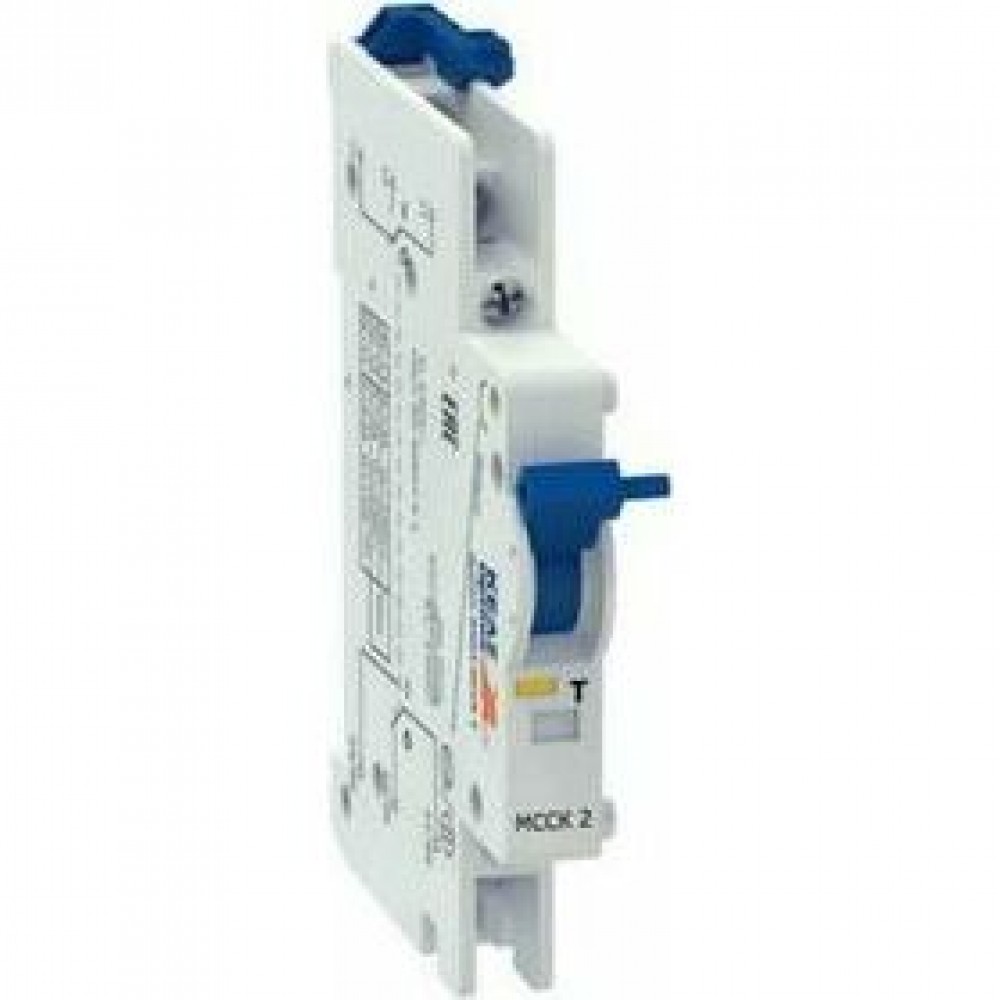

Модуль свободных и сигнальных контактов OptiDin BM63-МССК 2 RR

Габариты и материалы

Габариты изделия Высота (мм)

85,4

Габариты изделия Глубина (мм)

72,6

Габариты изделия Ширина (мм)

13,4

Дополнительные особенности

Дополнительное оборудование

Нет

С откидной крышкой

нет

Сегмент РЖД

да

Со шторками (защита от прикосновения)

нет

Стандарт российский (ГОСТ, ТУ)

ГОСТ IEC 60947-5-1, ТУ3421-040-05758109-2009

Тип оборудования

Модуль свободных и сигнальных контактов

Устанавливается на устройство

Автоматический выключатель

Классификация

Тип приёмки

ОТК

Монтажные характеристики

Возможность самостоятельного подключения дополнительных устройств

да

Глубина монтажная (встраиваемая) (мм)

75

Макс. сечение присоединяемых проводов (мм²)

2,5

Присоединение внешних проводников

переднее

Способ крепления (монтажа)

На защёлку с левой стороны выключателя

Характеристики ETIM

Категория ETIM

Блок вспомогательных контактов

Эксплуатационные характеристики

Диапазон рабочих температур (˚С)

от -60°С до +40°С

Климатическое исполнение и категория размещения

УХЛ3

Степень загрязнения

2

Степень защиты (IP)

IP20

Электротехнические характеристики

Габарит

0,5 модуля

Количество вспомогательных переключающих контактов

2

Количество полюсов

1

Контрольная температура (°С)

30

Номинальное (расчетное) напряжение (В)

230

Номинальное импульсное напряжение Uimp (кВ)

2,5

Номинальное рабочее напряжение переменного тока Ue (В)

230

Номинальное рабочее напряжение постоянного тока Ue (В)

220

Общее количество полюсов

1

Род тока

AC/DC

Частота тока (Гц)

50
