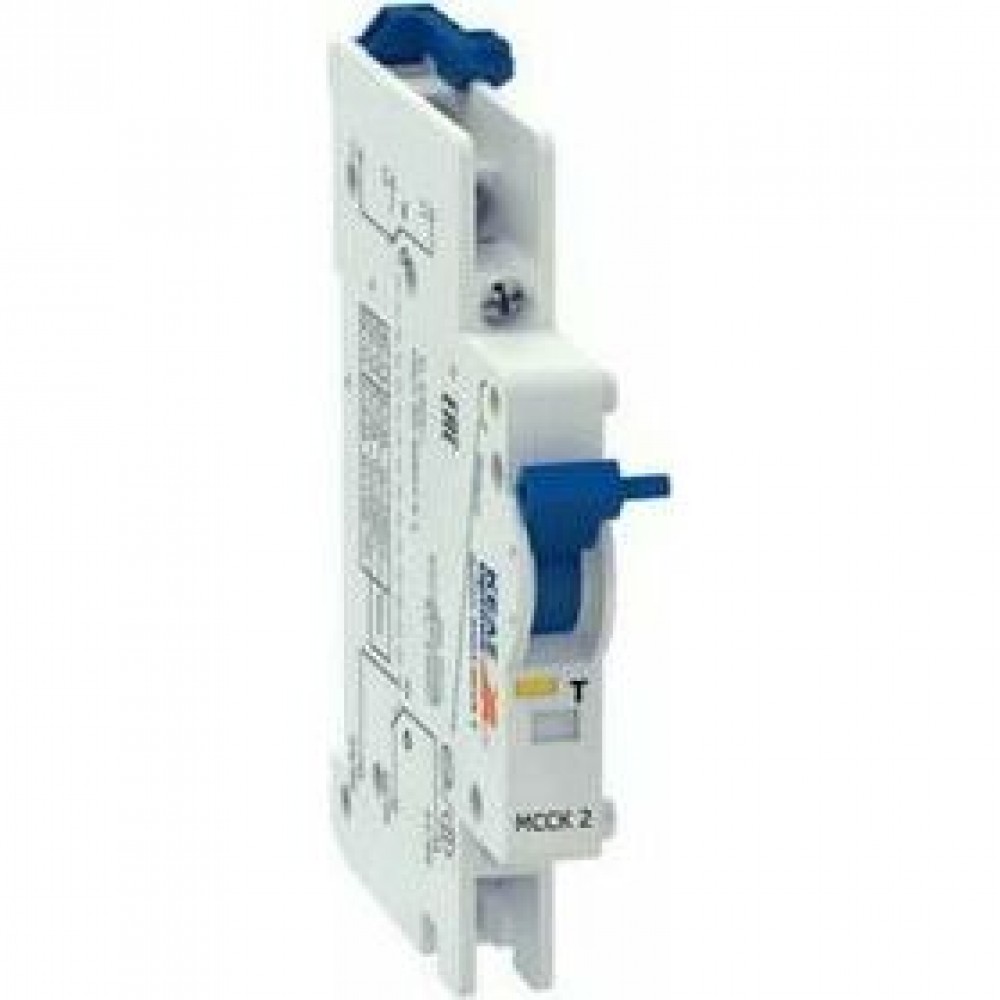

Модуль свободных и сигнальных контактов OptiDin BM63-МССК 2-АЭС (Новый)

Габариты и материалы

Габариты изделия Высота (мм)

85,4

Габариты изделия Глубина (мм)

72,6

Габариты изделия Ширина (мм)

13,4

Дополнительные особенности

Дополнительное оборудование

Нет

Сегмент РЖД

нет

Стандарт российский (ГОСТ, ТУ)

ГОСТ IEC 60947-5-1, ТУ3421-040-05758109-2009

Тип оборудования

Модуль свободных и сигнальных контактов

Классификация

Категория ETIM

Блок вспомогательных контактов (EC000041)

Тип приёмки

АЭС

Монтажные характеристики

Возможность самостоятельного подключения дополнительных устройств

нет

Глубина монтажная (встраиваемая) (мм)

75

Макс. сечение присоединяемых проводов (мм²)

2,5

Присоединение внешних проводников

переднее

Способ крепления (монтажа)

На защёлку с левой стороны выключателя

Характеристики ETIM

Категория ETIM

Дополнительное оборудование для модульной аппаратуры распределительного щита

Эксплуатационные характеристики

Диапазон рабочих температур (˚С)

от -60°С до +40°С

Климатическое исполнение и категория размещения

УХЛ3

Степень загрязнения

2

Степень защиты (IP)

IP20

Электротехнические характеристики

Габарит

0,5 модуля

Диапазон срабатывания при переменном напряжении (В)

нет

Количество вспомогательных переключающих контактов

2

Количество полюсов

1

Контрольная температура (°С)

30

Номинальное (расчетное) напряжение (В)

230

Номинальное импульсное напряжение Uimp (кВ)

2,5

Номинальное рабочее напряжение переменного тока Ue (В)

230

Номинальное рабочее напряжение постоянного тока Ue (В)

220

Общее количество полюсов

1

Род тока

AC/DC

Частота тока (Гц)

50
