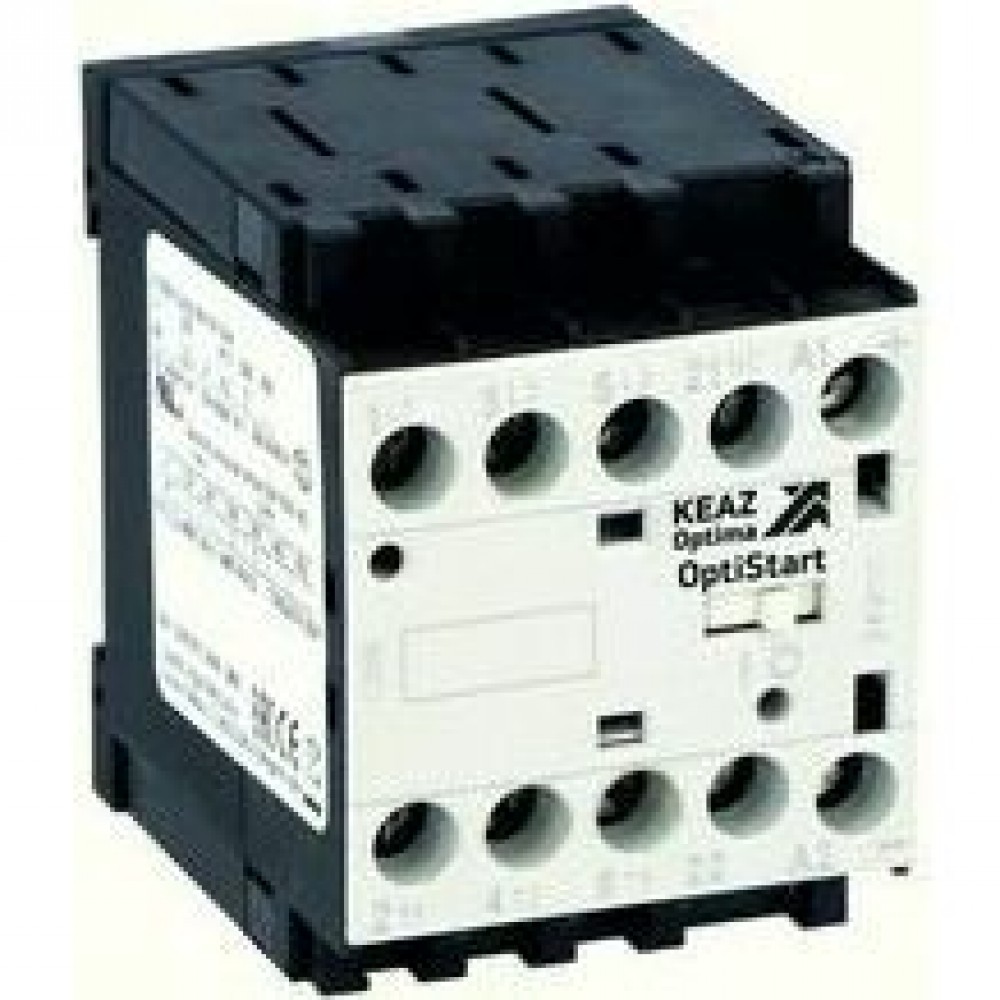

Мини-контактор OptiStart K-M-09-40-00-D110-P с выводами под пайку

Габариты и материалы

Габариты изделия Высота (мм)

58

Габариты изделия Глубина (мм)

57

Габариты изделия Ширина (мм)

44

Дополнительные особенности

Дополнительное оборудование

нет

Исполнение контактора

открытое

Стандарт российский (ГОСТ, ТУ)

ГОСТ IEC 60947-4-1

Классификация

Категория ETIM

Магнитный пускатель/контактор перемен. тока (AC) (EC000066)

Монтажные характеристики

Способ крепления (монтажа)

пайка

Тип подключения

Винтовое соединение

Характеристики ETIM

Категория ETIM

Магнитный пускатель/контактор перемен. тока (AC)

Эксплуатационные характеристики

Степень защиты (IP)

IP20

Электротехнические характеристики

Количество силовых полюсов

4

Мощность резистивной нагрузки Р (kW) для AC1, V=230AC

8

Мощность резистивной нагрузки Р (kW) для AC1, V=400AC

14

Мощность резистивной нагрузки Р (kW) для AC1, V=690AC

22

Напряжение катушки управления (В)

110

Номинальное импульсное напряжение Uimp (кВ)

6

Номинальное напряжение изоляции Ui (В)

690

Номинальный рабочий ток Ie (А) для AC1, V=400AC

20

Род тока катушки управления

DC

Условный тепловой ток на открытом воздухе Ith (A)

20

Функциональное назначение / применение

Прямой пуск

Частота тока (Гц)

25...400
