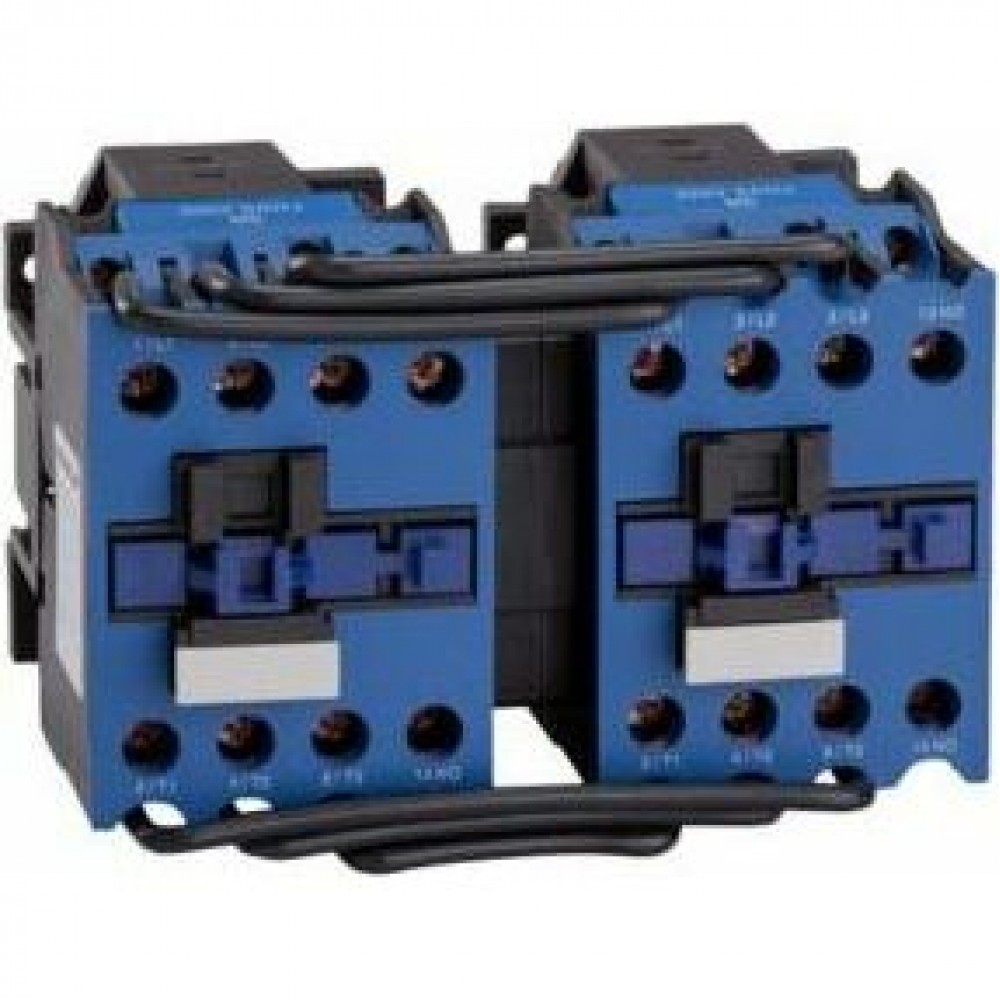

Контактор ПМЛ-1501-10А-36AC-УХЛ4-Б-КЭАЗ

Габариты и материалы

Габариты изделия Высота (мм)

80

Габариты изделия Глубина (мм)

92

Габариты изделия Ширина (мм)

107

Дополнительные особенности

Дополнительное оборудование

Нет

Исполнение контактора

открытое

Стандарт российский (ГОСТ, ТУ)

ТУ 3420-091-05758109-2016

Классификация

Категория ETIM

Магнитный пускатель/контактор перемен. тока (AC) (EC000066)

Тип приёмки

ОТК

Монтажные характеристики

Способ крепления (монтажа)

DIN-рейка, винт

Тип подключения

Винтовое соединение

Характеристики ETIM

Категория ETIM

Магнитный пускатель/контактор перемен. тока (AC)

Эксплуатационные характеристики

Климатическое исполнение и категория размещения

УХЛ4

Степень защиты (IP)

IP00

Электротехнические характеристики

Количество вспомогательных размыкающих контактов

1

Количество главных замыкающих контактов

3

Количество полюсов

3

Мощность двигателя Р (kW) для AC3, V=220AC

2,2

Мощность двигателя Р (kW) для AC3, V=380AC

4

Мощность двигателя Р (kW) для AC3, V=660AC

5,5

Напряжение катушки управления (В)

36

Номинальный рабочий ток Ie (А) для AC1, V=400AC

20

Номинальный рабочий ток Ie (А) для AC3, V=380-400AC

10

Номинальный рабочий ток Ie (А) для AC3, V=660-690AC

6,6

Номинальный рабочий ток Ie (А) для AC4, V=400AC

3,5

Номинальный ток In (А)

10

Род тока

AC

Род тока катушки управления

AC

Частота тока (Гц)

50/60
