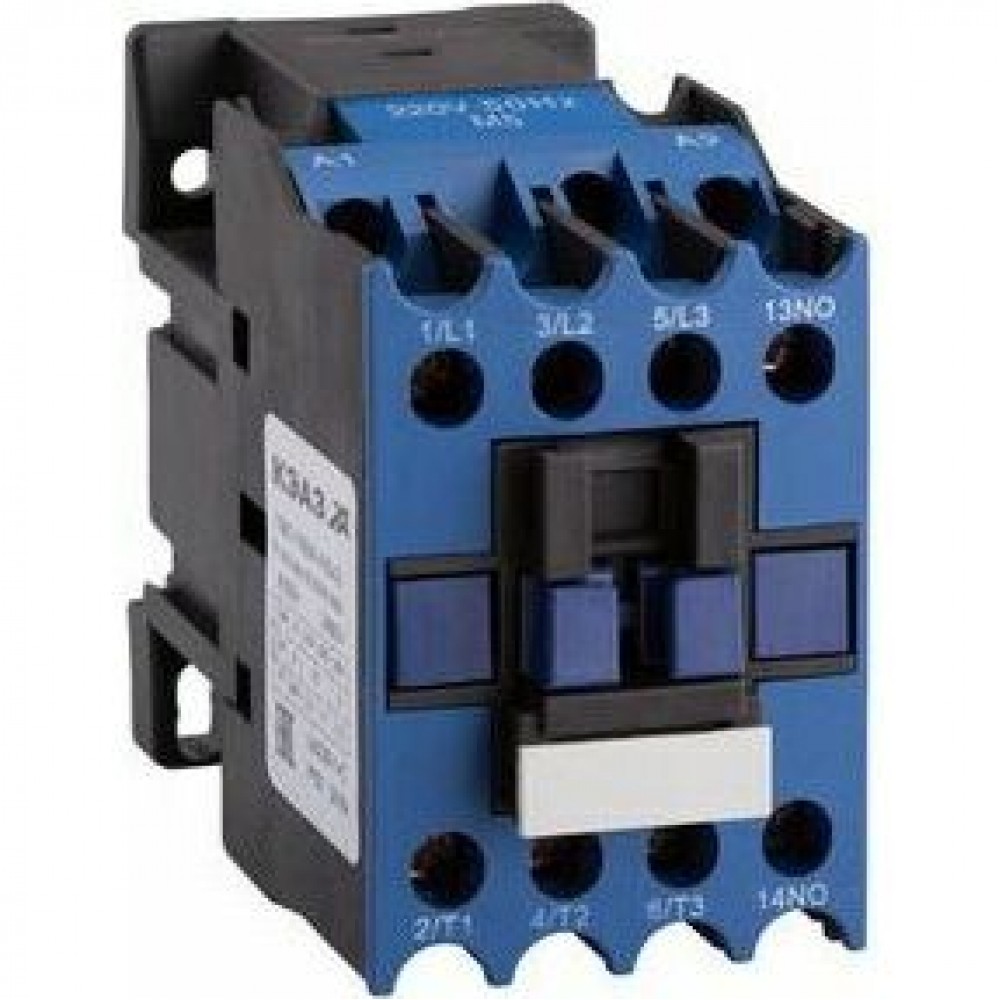

Контактор ПМЛ-1160ДМ-16А-380AC-УХЛ4-Б-КЭАЗ

Габариты и материалы

Габариты изделия Высота (мм)

74

Габариты изделия Глубина (мм)

87

Габариты изделия Ширина (мм)

46

Дополнительные особенности

Дополнительное оборудование

Нет

Исполнение контактора

открытое

Стандарт российский (ГОСТ, ТУ)

ТУ 3420-091-05758109-2016

Классификация

Категория ETIM

Магнитный пускатель/контактор перемен. тока (AC) (EC000066)

Тип приёмки

ОТК

Монтажные характеристики

Способ крепления (монтажа)

DIN-рейка, винт

Тип подключения

Винтовое соединение

Характеристики ETIM

Категория ETIM

Магнитный пускатель/контактор перемен. тока (AC)

Эксплуатационные характеристики

Климатическое исполнение и категория размещения

УХЛ4

Степень защиты (IP)

IP20

Электротехнические характеристики

Количество вспомогательных замыкающих контактов

1

Количество главных замыкающих контактов

3

Количество полюсов

3

Мощность двигателя Р (kW) для AC3, V=220AC

4

Мощность двигателя Р (kW) для AC3, V=380AC

7,5

Мощность двигателя Р (kW) для AC3, V=660AC

10

Напряжение катушки управления (В)

380

Номинальный рабочий ток Ie (А) для AC1, V=400AC

32

Номинальный рабочий ток Ie (А) для AC3, V=380-400AC

16

Номинальный рабочий ток Ie (А) для AC3, V=660-690AC

12

Номинальный рабочий ток Ie (А) для AC4, V=400AC

7,7

Номинальный ток In (А)

16

Род тока

AC

Род тока катушки управления

AC

Частота тока (Гц)

50/60
