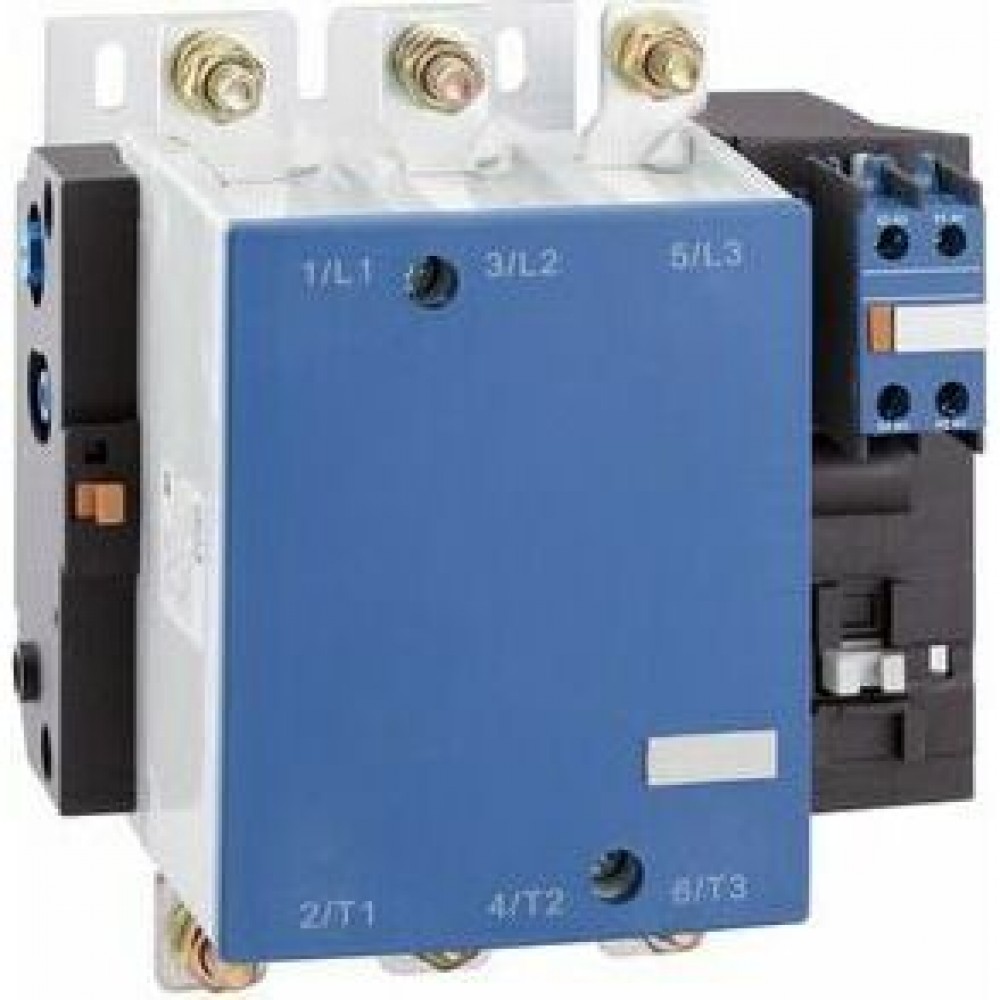

Контактор ПМ12-250100 УХЛ4 В, 380В, (1з+1р) КЭАЗ

Габариты и материалы

Габариты изделия Высота (мм)

205

Габариты изделия Глубина (мм)

213

Габариты изделия Ширина (мм)

203

Дополнительные особенности

Исполнение контактора

открытое

Стандарт российский (ГОСТ, ТУ)

ТУ3426-077-05758109-2014

Классификация

Категория ETIM

Магнитный пускатель/контактор перемен. тока (AC) (EC000066)

Монтажные характеристики

Способ крепления (монтажа)

винт

Тип подключения

Винтовое соединение

Характеристики ETIM

Категория ETIM

Магнитный пускатель/контактор перемен. тока (AC)

Эксплуатационные характеристики

Климатическое исполнение и категория размещения

УХЛ4

Степень защиты (IP)

IP00

Электротехнические характеристики

Количество вспомогательных замыкающих контактов

1

Количество вспомогательных размыкающих контактов

1

Количество главных замыкающих контактов

3

Количество полюсов

3

Мощность двигателя Р (kW) для AC3, V=220AC

75

Мощность двигателя Р (kW) для AC3, V=380AC

132

Мощность двигателя Р (kW) для AC3, V=660AC

160

Напряжение катушки управления (В)

380

Номинальное импульсное напряжение Uimp (кВ)

6

Номинальное напряжение изоляции Ui (В)

660

Номинальный рабочий ток Ie (А) для AC1, V=400AC

315

Номинальный рабочий ток Ie (А) для AC3, V=380-400AC

250

Номинальный рабочий ток Ie (А) для AC3, V=660-690AC

170

Номинальный рабочий ток Ie (А) для AC4, V=400AC

99

Номинальный ток In (А)

250

Род тока катушки управления

AC

Функциональное назначение / применение

Прямой пуск

Частота тока (Гц)

50/60
