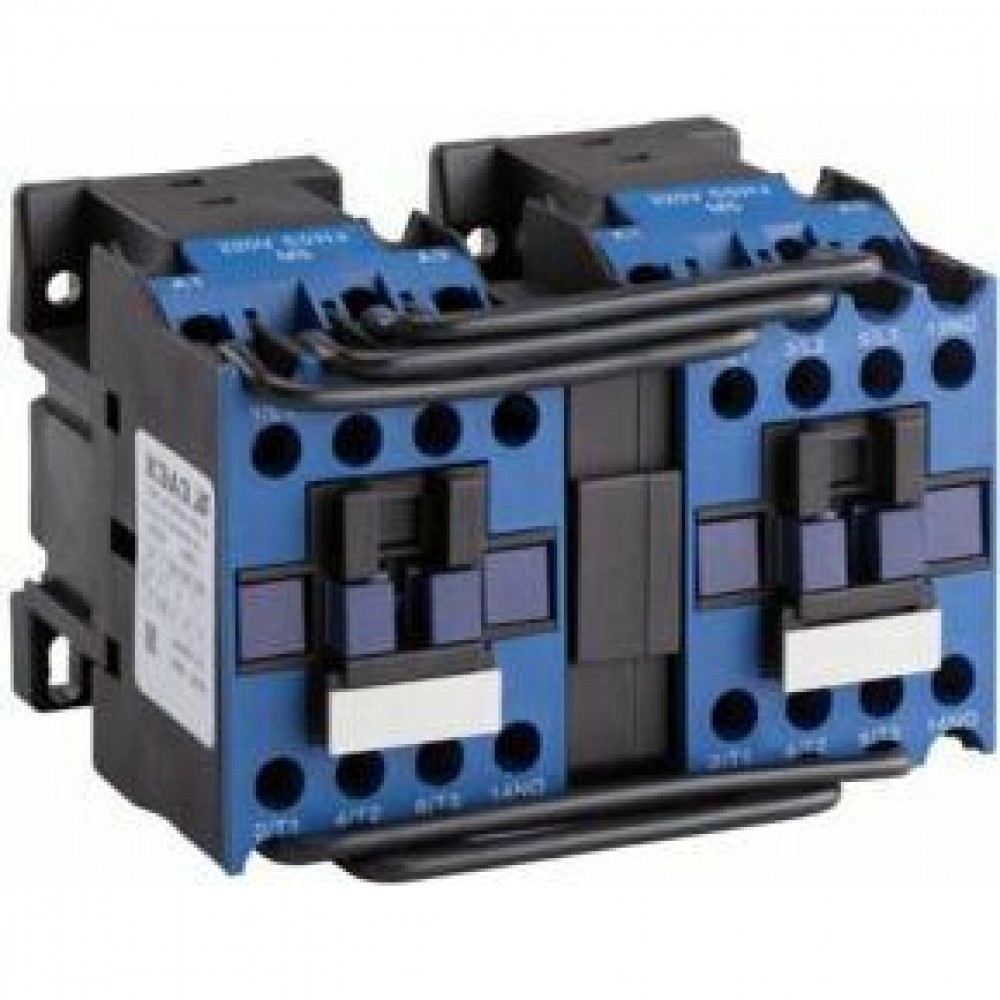

Контактор ПМ12-010501 УХЛ4 В, 220В, (2р) КЭАЗ

Габариты и материалы

Габариты изделия Высота (мм)

80

Габариты изделия Глубина (мм)

92

Габариты изделия Ширина (мм)

106

Дополнительные особенности

Исполнение контактора

открытое

Стандарт российский (ГОСТ, ТУ)

ТУ3426-077-05758109-2008

Классификация

Категория ETIM

Магнитный пускатель/контактор перемен. тока (AC) (EC000066)

Монтажные характеристики

Способ крепления (монтажа)

винт

Тип подключения

Винтовое соединение

Характеристики ETIM

Категория ETIM

Магнитный пускатель/контактор перемен. тока (AC)

Эксплуатационные характеристики

Климатическое исполнение и категория размещения

УХЛ4

Степень защиты (IP)

IP00

Электротехнические характеристики

Количество вспомогательных размыкающих контактов

2

Количество главных замыкающих контактов

3

Количество полюсов

3

Мощность двигателя Р (kW) для AC3, V=220AC

2,2

Мощность двигателя Р (kW) для AC3, V=380AC

4

Мощность двигателя Р (kW) для AC3, V=660AC

5,5

Напряжение катушки управления (В)

220

Номинальное импульсное напряжение Uimp (кВ)

6

Номинальное напряжение изоляции Ui (В)

660

Номинальный рабочий ток Ie (А) для AC1, V=400AC

20

Номинальный рабочий ток Ie (А) для AC3, V=380-400AC

10

Номинальный рабочий ток Ie (А) для AC3, V=660-690AC

6,6

Номинальный рабочий ток Ie (А) для AC4, V=400AC

3,5

Номинальный ток In (А)

10

Род тока катушки управления

AC

Функциональное назначение / применение

Прямой пуск

Частота тока (Гц)

50/60
