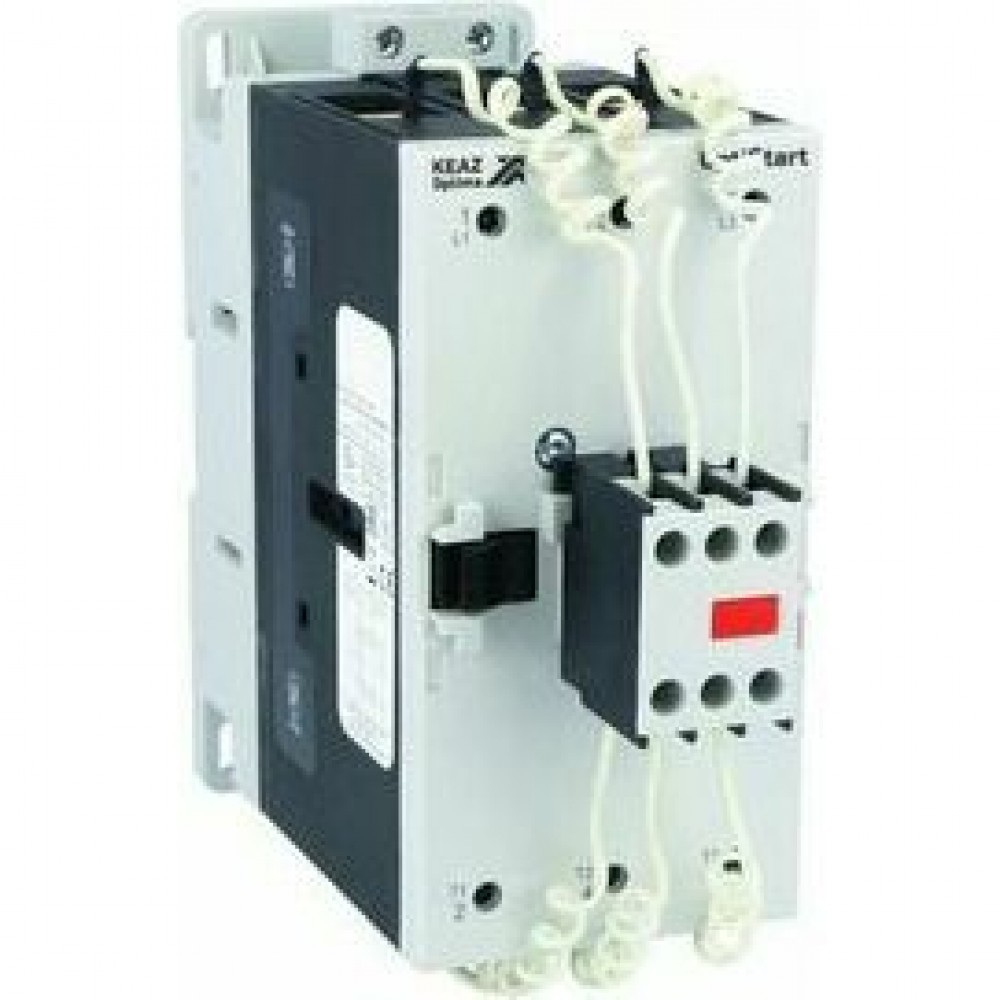

Контактор OptiStart K-FK-95-30-00-A024 для коммутации конденсаторов

Габариты и материалы

Габариты изделия Высота (мм)

169,2

Габариты изделия Глубина (мм)

178,2

Габариты изделия Ширина (мм)

62

Дополнительные особенности

Дополнительное оборудование

нет

Исполнение контактора

открытое

Стандарт российский (ГОСТ, ТУ)

ГОСТ IEC 60947-4-1

Классификация

Категория ETIM

Магнитный пускатель/контактор перемен. тока (AC) (EC000066)

Монтажные характеристики

Способ крепления (монтажа)

DIN-рейка, винт

Тип подключения

Винтовое соединение

Характеристики ETIM

Категория ETIM

Магнитный пускатель (контактор) для емкостной нагрузки

Эксплуатационные характеристики

Степень защиты (IP)

IP20

Электротехнические характеристики

Количество силовых полюсов

3

Напряжение катушки управления (В)

24

Номинальная коммутируемая нагрузка Q (kvar) для АС-6b, V=230B

34

Номинальная коммутируемая нагрузка Q (kvar) для АС-6b, V=400B

60

Номинальная коммутируемая нагрузка Q (kvar) для АС-6b, V=690B

80

Номинальное импульсное напряжение Uimp (кВ)

8

Номинальное напряжение изоляции Ui (В)

690

Номинальный рабочий ток Ie (А) при t ≤ 55 °C для AC-6b

90

Род тока катушки управления

AC

Условный тепловой ток на открытом воздухе Ith (A)

140

Функциональное назначение / применение

Прямой пуск

Частота тока (Гц)

25...400
