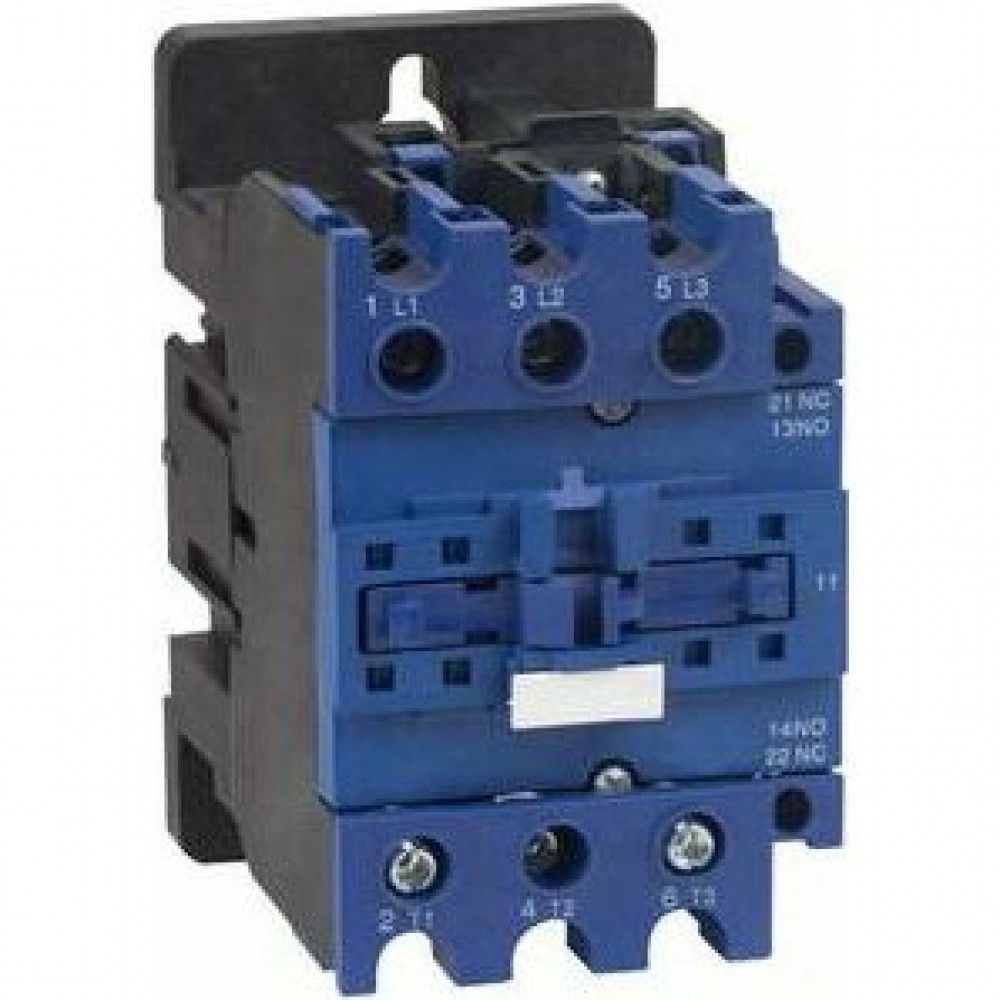

Контактор OptiStart E LC1E50B5-50A-1NO+1NC-24AC

Габариты и материалы

Габариты изделия Высота (мм)

176

Габариты изделия Глубина (мм)

115

Габариты изделия Ширина (мм)

77

Дополнительные особенности

Дополнительное оборудование

нет

Исполнение контактора

открытое

Стандарт российский (ГОСТ, ТУ)

ГОСТ IEC 60947-4-1, ТУ 3420-091-05758109-2016

Классификация

Категория ETIM

Магнитный пускатель/контактор перемен. тока (AC) (EC000066)

Тип приёмки

ОТК

Монтажные характеристики

Модульное исполнение

нет

Способ крепления (монтажа)

винт

Тип подключения

Винтовое соединение

Характеристики ETIM

Категория ETIM

Магнитный пускатель/контактор перемен. тока (AC)

Эксплуатационные характеристики

Климатическое исполнение и категория размещения

УХЛ4

Степень защиты (IP)

IP20

Электротехнические характеристики

Количество вспомогательных замыкающих контактов

1

Количество вспомогательных размыкающих контактов

1

Количество главных замыкающих контактов

3

Количество полюсов

3

Мощность двигателя Р (kW) для AC3, V=220AC

15

Мощность двигателя Р (kW) для AC3, V=230AC

15

Мощность двигателя Р (kW) для AC3, V=380AC

22

Мощность двигателя Р (kW) для AC3, V=400AC

22

Мощность двигателя Р (kW) для AC3, V=660AC

33

Мощность двигателя Р (kW) для AC3, V=690AC

33

Напряжение катушки управления (В)

24

Номинальное импульсное напряжение Uimp (кВ)

6

Номинальное напряжение изоляции Ui (В)

690

Номинальный рабочий ток Ie (А) для AC1, V=400AC

80

Номинальный рабочий ток Ie (А) для AC3, V=380-400AC

50

Номинальный рабочий ток Ie (А) для AC3, V=660-690AC

32

Номинальный рабочий ток Ie (А) для AC4, V=400AC

24

Номинальный ток (А) для AC1 V=690AC

80

Номинальный ток In (А)

50

Род тока катушки управления

AC

Условный тепловой ток на открытом воздухе Ith (A)

80

Функциональное назначение / применение

Прямой пуск

Частота тока (Гц)

50/60
