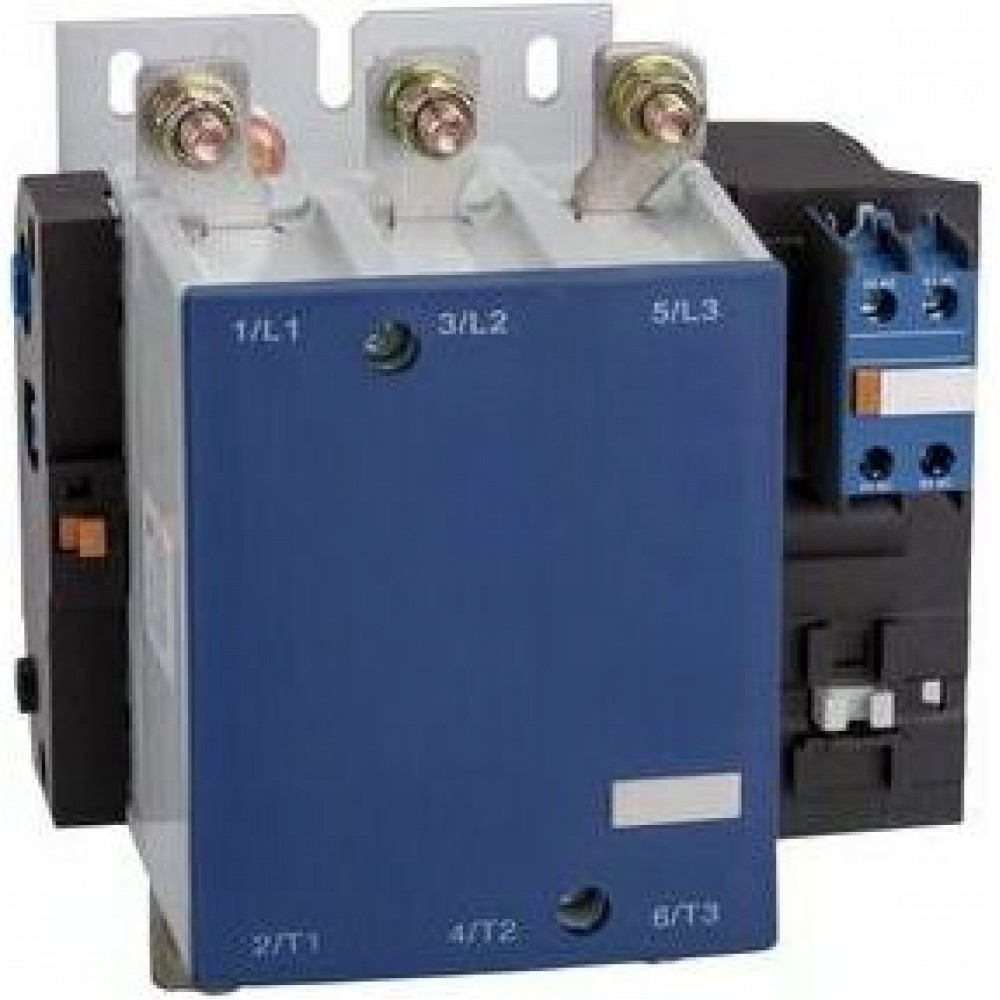

Контактор OptiStart E LC1E400M7-400A-1NO+1NC-220AC

Габариты и материалы

Габариты изделия Высота (мм)

206

Габариты изделия Глубина (мм)

220

Габариты изделия Ширина (мм)

213

Дополнительные особенности

Дополнительное оборудование

нет

Исполнение контактора

открытое

Стандарт российский (ГОСТ, ТУ)

ГОСТ IEC 60947-4-1, ТУ 3420-091-05758109-2016

Классификация

Категория ETIM

Магнитный пускатель/контактор перемен. тока (AC) (EC000066)

Тип приёмки

ОТК

Монтажные характеристики

Модульное исполнение

нет

Способ крепления (монтажа)

винт

Тип подключения

Винтовое соединение

Характеристики ETIM

Категория ETIM

Магнитный пускатель/контактор перемен. тока (AC)

Эксплуатационные характеристики

Климатическое исполнение и категория размещения

УХЛ4

Степень защиты (IP)

IP00

Электротехнические характеристики

Количество вспомогательных замыкающих контактов

1

Количество вспомогательных размыкающих контактов

1

Количество главных замыкающих контактов

3

Количество полюсов

3

Мощность двигателя Р (kW) для AC3, V=220AC

110

Мощность двигателя Р (kW) для AC3, V=230AC

110

Мощность двигателя Р (kW) для AC3, V=380AC

200

Мощность двигателя Р (kW) для AC3, V=400AC

200

Мощность двигателя Р (kW) для AC3, V=660AC

280

Мощность двигателя Р (kW) для AC3, V=690AC

280

Напряжение катушки управления (В)

220

Номинальное импульсное напряжение Uimp (кВ)

6

Номинальное напряжение изоляции Ui (В)

690

Номинальный рабочий ток Ie (А) для AC1, V=400AC

460

Номинальный рабочий ток Ie (А) для AC3, V=380-400AC

400

Номинальный рабочий ток Ie (А) для AC3, V=660-690AC

303

Номинальный рабочий ток Ie (А) для AC4, V=400AC

138

Номинальный ток (А) для AC1 V=690AC

460

Номинальный ток In (А)

400

Род тока катушки управления

AC

Условный тепловой ток на открытом воздухе Ith (A)

460

Функциональное назначение / применение

Прямой пуск

Частота тока (Гц)

50/60
