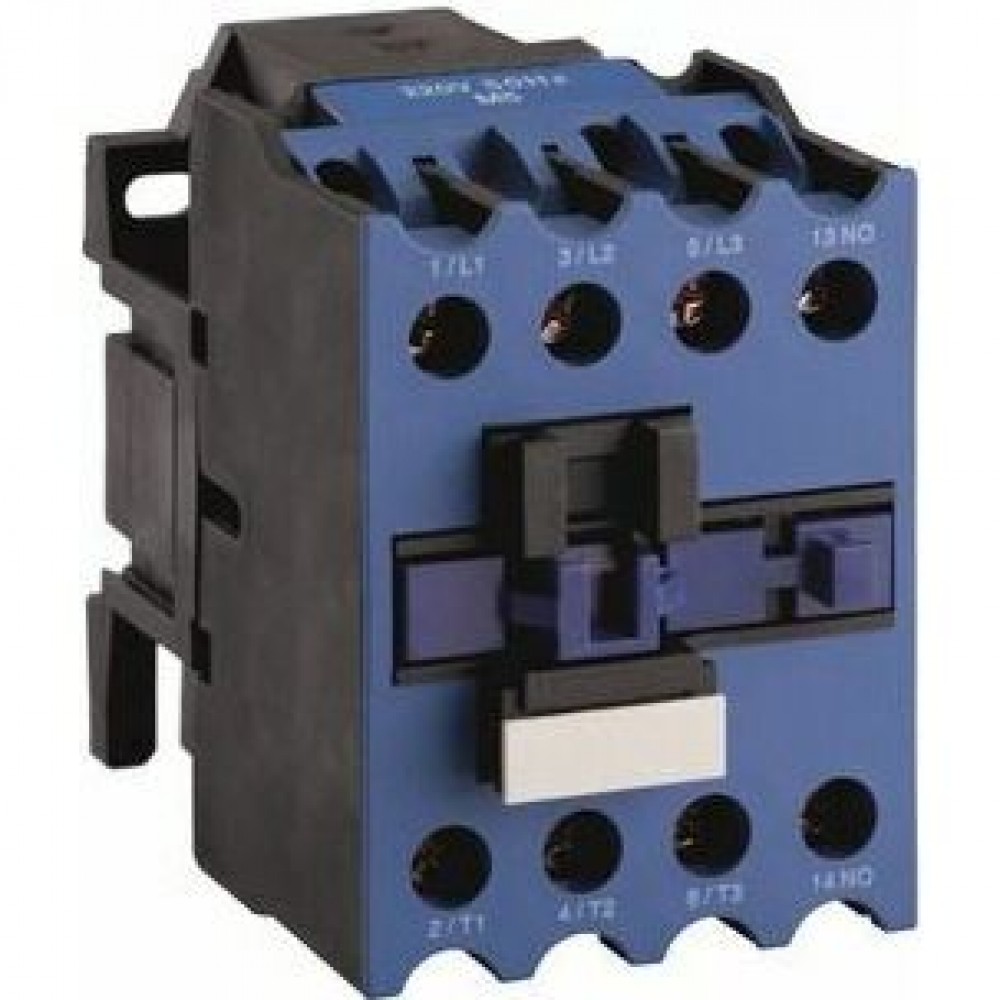

Контактор OptiStart E LC1E3210F5-32A-1NO-110AC

Габариты и материалы

Габариты изделия Высота (мм)

84

Габариты изделия Глубина (мм)

100

Габариты изделия Ширина (мм)

57

Дополнительные особенности

Дополнительное оборудование

нет

Исполнение контактора

открытое

Стандарт российский (ГОСТ, ТУ)

ГОСТ IEC 60947-4-1, ТУ 3420-091-05758109-2016

Классификация

Категория ETIM

Магнитный пускатель/контактор перемен. тока (AC) (EC000066)

Тип приёмки

ОТК

Монтажные характеристики

Модульное исполнение

нет

Способ крепления (монтажа)

винт

Тип подключения

Винтовое соединение

Характеристики ETIM

Категория ETIM

Магнитный пускатель/контактор перемен. тока (AC)

Эксплуатационные характеристики

Климатическое исполнение и категория размещения

УХЛ4

Степень защиты (IP)

IP20

Электротехнические характеристики

Количество вспомогательных замыкающих контактов

1

Количество главных замыкающих контактов

3

Количество полюсов

3

Мощность двигателя Р (kW) для AC3, V=220AC

7,5

Мощность двигателя Р (kW) для AC3, V=230AC

7,5

Мощность двигателя Р (kW) для AC3, V=380AC

15

Мощность двигателя Р (kW) для AC3, V=400AC

15

Мощность двигателя Р (kW) для AC3, V=660AC

18,5

Мощность двигателя Р (kW) для AC3, V=690AC

18,5

Напряжение катушки управления (В)

110

Номинальное импульсное напряжение Uimp (кВ)

6

Номинальное напряжение изоляции Ui (В)

690

Номинальный рабочий ток Ie (А) для AC1, V=400AC

50

Номинальный рабочий ток Ie (А) для AC3, V=380-400AC

32

Номинальный рабочий ток Ie (А) для AC3, V=660-690AC

21

Номинальный рабочий ток Ie (А) для AC4, V=400AC

12

Номинальный ток (А) для AC1 V=690AC

50

Номинальный ток In (А)

32

Род тока катушки управления

AC

Условный тепловой ток на открытом воздухе Ith (A)

50

Функциональное назначение / применение

Прямой пуск

Частота тока (Гц)

50/60
