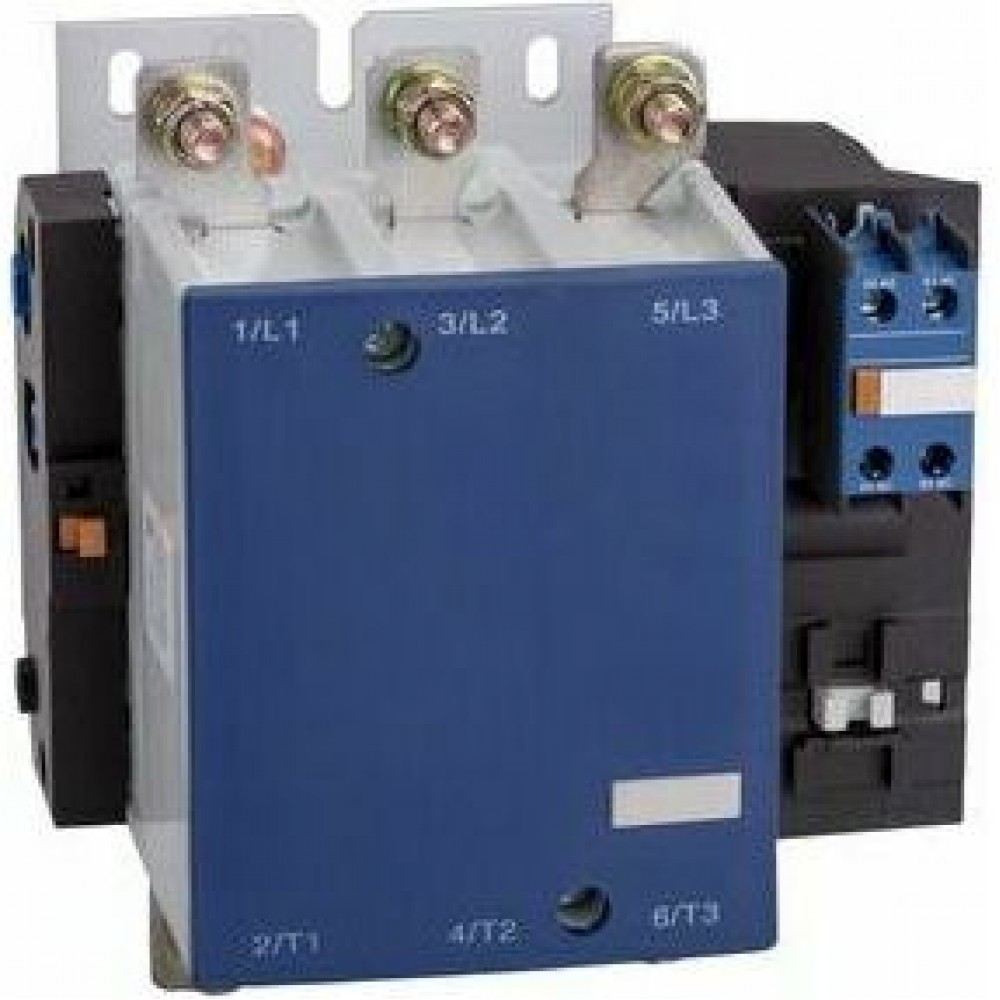

Контактор OptiStart E LC1E250M5-250A-1NO+1NC-220AC

Габариты и материалы

Габариты изделия Высота (мм)

205

Габариты изделия Глубина (мм)

213

Габариты изделия Ширина (мм)

203

Дополнительные особенности

Дополнительное оборудование

нет

Исполнение контактора

открытое

Стандарт российский (ГОСТ, ТУ)

ГОСТ IEC 60947-4-1, ТУ 3420-091-05758109-2016

Классификация

Категория ETIM

Магнитный пускатель/контактор перемен. тока (AC) (EC000066)

Тип приёмки

ОТК

Монтажные характеристики

Модульное исполнение

нет

Способ крепления (монтажа)

винт

Тип подключения

Винтовое соединение

Характеристики ETIM

Категория ETIM

Магнитный пускатель/контактор перемен. тока (AC)

Эксплуатационные характеристики

Климатическое исполнение и категория размещения

УХЛ4

Степень защиты (IP)

IP00

Электротехнические характеристики

Количество вспомогательных замыкающих контактов

1

Количество вспомогательных размыкающих контактов

1

Количество главных замыкающих контактов

3

Количество полюсов

3

Мощность двигателя Р (kW) для AC3, V=220AC

75

Мощность двигателя Р (kW) для AC3, V=230AC

75

Мощность двигателя Р (kW) для AC3, V=380AC

132

Мощность двигателя Р (kW) для AC3, V=400AC

132

Мощность двигателя Р (kW) для AC3, V=660AC

132

Мощность двигателя Р (kW) для AC3, V=690AC

132

Напряжение катушки управления (В)

220

Номинальное импульсное напряжение Uimp (кВ)

6

Номинальное напряжение изоляции Ui (В)

690

Номинальный рабочий ток Ie (А) для AC1, V=400AC

40

Номинальный рабочий ток Ie (А) для AC3, V=380-400AC

250

Номинальный рабочий ток Ie (А) для AC3, V=660-690AC

18

Номинальный рабочий ток Ie (А) для AC4, V=400AC

8,5

Номинальный ток (А) для AC1 V=690AC

40

Номинальный ток In (А)

250

Род тока катушки управления

AC

Условный тепловой ток на открытом воздухе Ith (A)

40

Функциональное назначение / применение

Прямой пуск

Частота тока (Гц)

50/60
