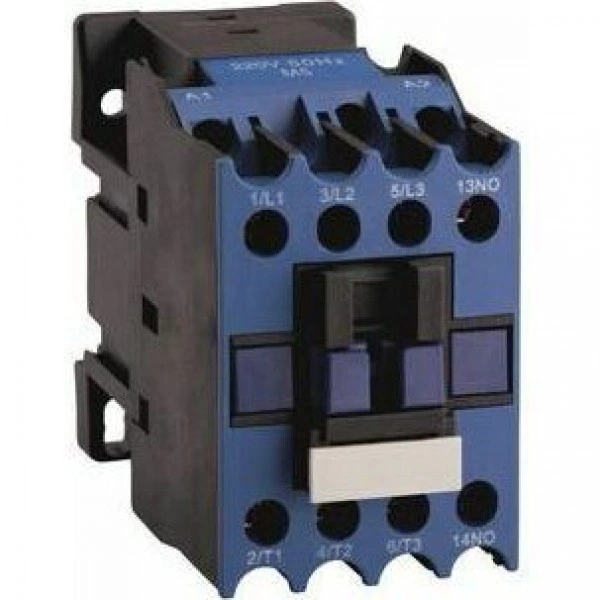

Контактор OptiStart E LC1E0901B5-9A-1NC-24AC

Габариты и материалы

Габариты изделия Высота (мм)

75

Габариты изделия Глубина (мм)

81

Габариты изделия Ширина (мм)

46

Дополнительные особенности

Дополнительное оборудование

нет

Исполнение контактора

открытое

Стандарт российский (ГОСТ, ТУ)

ГОСТ IEC 60947-4-1, ТУ 3420-091-05758109-2016

Классификация

Категория ETIM

Магнитный пускатель/контактор перемен. тока (AC) (EC000066)

Тип приёмки

ОТК

Монтажные характеристики

Модульное исполнение

нет

Способ крепления (монтажа)

винт

Тип подключения

Винтовое соединение

Характеристики ETIM

Категория ETIM

Магнитный пускатель/контактор перемен. тока (AC)

Эксплуатационные характеристики

Климатическое исполнение и категория размещения

УХЛ4

Степень защиты (IP)

IP20

Электротехнические характеристики

Количество вспомогательных размыкающих контактов

1

Количество главных замыкающих контактов

3

Количество полюсов

3

Мощность двигателя Р (kW) для AC3, V=220AC

2,2

Мощность двигателя Р (kW) для AC3, V=230AC

2,2

Мощность двигателя Р (kW) для AC3, V=380AC

4

Мощность двигателя Р (kW) для AC3, V=400AC

4

Мощность двигателя Р (kW) для AC3, V=660AC

5,5

Мощность двигателя Р (kW) для AC3, V=690AC

5,5

Напряжение катушки управления (В)

24

Номинальное импульсное напряжение Uimp (кВ)

6

Номинальное напряжение изоляции Ui (В)

690

Номинальный рабочий ток Ie (А) для AC1, V=400AC

20

Номинальный рабочий ток Ie (А) для AC3, V=380-400AC

9

Номинальный рабочий ток Ie (А) для AC3, V=660-690AC

6,6

Номинальный рабочий ток Ie (А) для AC4, V=400AC

3,5

Номинальный ток (А) для AC1 V=690AC

20

Номинальный ток In (А)

9

Род тока катушки управления

AC

Условный тепловой ток на открытом воздухе Ith (A)

20

Функциональное назначение / применение

Прямой пуск

Частота тока (Гц)

50/60
