Артикул: 298994

Все товары КЭАЗ

Блок замены автоматического выключателя-ВА55-43-OptiMat A-1600-S1-3P-50-D-MR5.0-B-C2200-M2-P01-S2-03

Товар в наличии

Цена по запросу

Оптовая цена?

Гарантия лучшей цены

Получите персональную цену на данный товар

Мною прочитаны и я даю согласие с документом Политика обработки ПДн

Описание товара

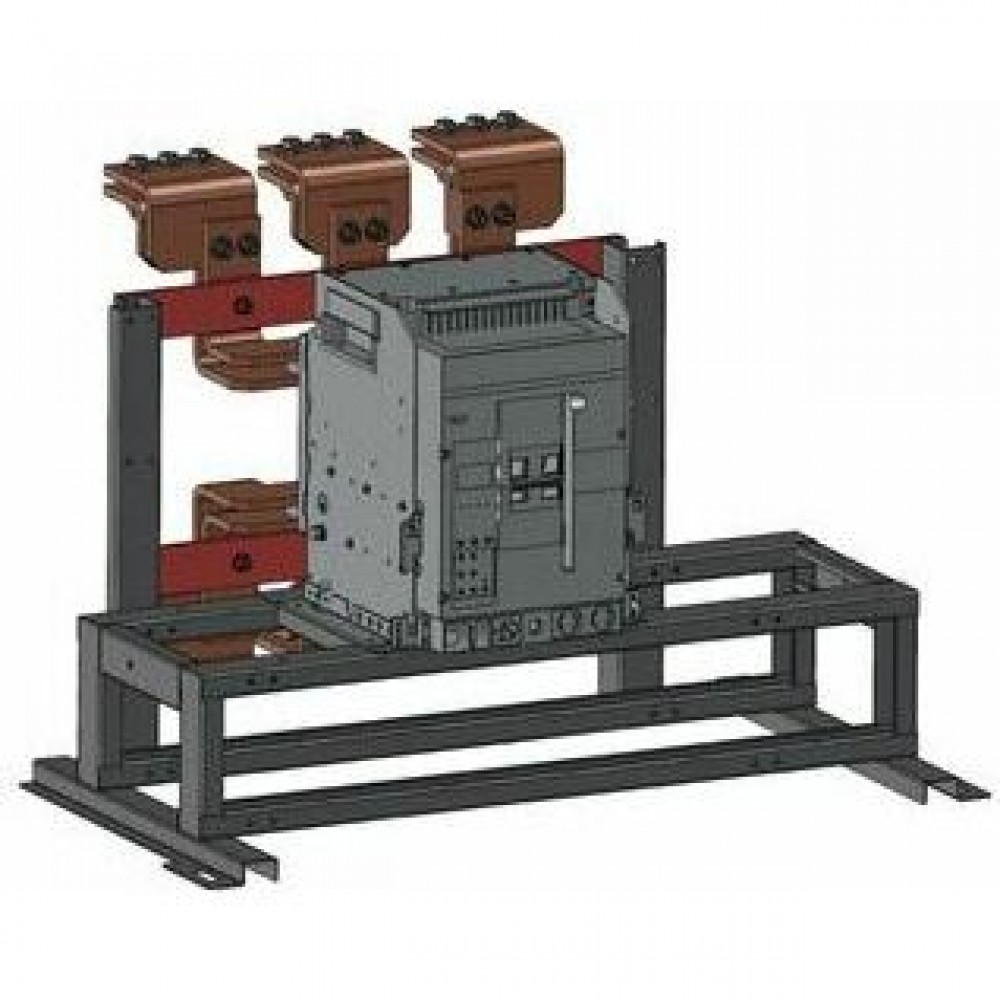

Ретрофит на базе выключателя OptiMat A-1600-S1-3P-50-D-MR5.0-B-C2200-M2-P01-S2-03.

Основные характеристики

Классификация

Категория ETIM: Силовой автоматический выключатель (EC000228)
Тип изделия: Выключатель автоматический
Ретрофит для замены выключателей: ВА55-43

Габариты и материалы

Габариты изделия: Ширина (мм): 355
Габариты изделия: Высота (мм): 308
Габариты изделия: Глубина (мм): 351
Типоразмер: S1-Первый габаритный размер

Электротехнические характеристики

Количество полюсов: 3
Номинальный ток In (А): 1 600
Частота тока (Гц): 50
Род тока: AC
Номинальное рабочее напряжение переменного тока Ue (В): 400
Предельная коммутационная способность переменного тока Icu (кА): 50
Номинальное рабочее напряжение переменного тока Ue (В)₂: 690
Вспомогательные (свободные) контакты: 3з+3р
Наличие привода: 220V AC/DC
Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА): 20
Наличие независимого расцепителя: да
Регулировка максимальных расцепителей тока: да
Вид расцепителей: электронный
Количество вспомогательных размыкающих контактов: 6
Количество вспомогательных замыкающих контактов: 6
Номинальное напряжение изоляции Ui (В): 690
Номинальное импульсное напряжение Uimp (кВ): 8
Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 80
Тип расцепителя: MR5.0
Номинальный продолжительный ток Iu (А): 1 600
Номинальное напряжение питания цепи управления Us (В): 230AC/DC
Предельная коммутационная способность переменного тока Icu при 690AC (кА): 25
Предельная коммутационная способность переменного тока Icu при 400АС (кА): 50
Время номинально кратковременно выдерживаемого тока tcw (с): 1
Номинальный кратковременно выдерживаемый ток Icw (А): 40
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА): 40
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 690AC (кА): 20
Механический счётчик циклов: да
Катушка включения (В): 230 В АС/220 В DC
Независимый расцепитель (В): 230 В АС/220 В DC
Расцепитель минимального напряжения (В): Нет
Уставки рабочего тока расцепителя IR в кратности к номинальному току (IR/In): 0,4;0,5;0,6;0,7;0,8;0,9;0,95;0,98;1
Уставки по времени срабатывания расцепителя при токе 6IR (с): 1;2;4;8;12;16;20;24;30
Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR): 1,5;2;2,5;3;4;5;6;8;10
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с): 0,1;0,2;0,3;0,4;OFF
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (I2t вкл.) (с): 0,1;0,2;0,3;0,4
Уставки по току мгновенного срабатывания расцепителя Ii в кратности к номинальному току (Ii/In): 2;3;4;6;8;10;12;15;OFF
Уставки по току срабатывания расцепителя при однофазном коротком замыкании Ig (А): 500;640;720;800;880;960;1040;1120;1200
Уставки по времени срабатывания расцепителя при однофазном коротком замыкании tg (I2t вкл.) (с): 0,1;0,2;0,3;0,4
Уставки по времени срабатывания расцепителя при однофазном коротком замыкании tg (I2t выкл.) (с): 0,1;0,2;0,3;0,4;OFF

Монтажные характеристики

Присоединение внешних проводников: заднее
Возможность самостоятельного подключения дополнительных устройств: да
Способ установки: выдвижной
Вид присоединяемых проводников: шина

Эксплуатационные характеристики

Степень защиты (IP): IP00
Климатическое исполнение и категория размещения: У3
Диапазон рабочих температур (˚С): от -25°С до +40°С

Дополнительные особенности

Стандарт российский (ГОСТ, ТУ): ТУ 27.12.31-001-14674084-2020
Дополнительный расцепитель: Нет
Моторный привод встроенный: да
Сигнализация положения выключателя в корзине: нет
Наличие минимального расцепителя: нет
Конденсаторный источник питания: нет
Замок внутренней установки: нет
Защитные шторки: да
Второй независимый расцепитель: Нет
Контакт готовности к включению: нет

Дополнительные характеристики

Единица измерения 1 шт

Упаковочная норма 1 шт

Код ТН ВЭД 8536209007

Вес, кг:

1 шт 45

Объем, м.куб:

1 шт 0,3393

Габариты упаковки (содержит 1 шт):

Ширина (мм) 780

Высота (мм) 750

Глубина (мм) 580

Штрих-код EAN13:

1 шт 4600572490351

Габариты и материалы

Габариты изделия Высота (мм): 308
Габариты изделия Глубина (мм): 351

Габариты изделия Ширина (мм): 355
Типоразмер: S1-Первый габаритный размер

Дополнительные особенности

Второй независимый расцепитель: Нет
Дополнительный расцепитель: Нет
Замок внутренней установки: нет
Защитные шторки: да
Конденсаторный источник питания: нет

Контакт готовности к включению: нет
Моторный привод встроенный: да
Наличие минимального расцепителя: нет
Сигнализация положения выключателя в корзине: нет
Стандарт российский (ГОСТ, ТУ): ТУ 27.12.31-001-14674084-2020

Классификация

Категория ETIM: Силовой автоматический выключатель (EC000228)
Ретрофит для замены выключателей: ВА55-43

Тип изделия: Выключатель автоматический
Тип приёмки: ОТК

Монтажные характеристики

Вид присоединяемых проводников: шина
Возможность самостоятельного подключения дополнительных устройств: да

Присоединение внешних проводников: заднее
Способ установки: выдвижной

Характеристики ETIM

Категория ETIM: Силовой автоматический выключатель

Эксплуатационные характеристики

Вибро-сейсмо стойкость: 9
Диапазон рабочих температур (˚С): от -25°С до +40°С
Категория применения по селективности: селективный

Климатическое исполнение и категория размещения: У3
Степень защиты (IP): IP00

Электротехнические характеристики

Вид расцепителей: электронный
Время номинально кратковременно выдерживаемого тока tcw (с): 1
Вспомогательные (свободные) контакты: 3з+3р
Катушка включения (В): 230 В АС/220 В DC
Количество вспомогательных замыкающих контактов: 6
Количество вспомогательных размыкающих контактов: 6
Количество полюсов: 3
Механический счётчик циклов: да
Наличие независимого расцепителя: да
Наличие привода: 220V AC/DC
Независимый расцепитель (В): 230 В АС/220 В DC
Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 80
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА): 40
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 690AC (кА): 20
Номинальное импульсное напряжение Uimp (кВ): 8
Номинальное напряжение изоляции Ui (В): 690
Номинальное напряжение питания цепи управления Us (В): 230AC/DC
Номинальное рабочее напряжение переменного тока Ue (В): 400
Номинальное рабочее напряжение переменного тока Ue (В)2: 690
Номинальный кратковременно выдерживаемый ток Icw (А): 40

Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА): 20
Номинальный продолжительный ток Iu (А): 1 600
Номинальный ток In (А): 1 600
Предельная коммутационная способность переменного тока Icu (кА): 50
Предельная коммутационная способность переменного тока Icu при 400АС (кА): 50
Предельная коммутационная способность переменного тока Icu при 690AC (кА): 25
Расцепитель минимального напряжения (В): Нет
Регулировка максимальных расцепителей тока: да
Род тока: AC
Тип расцепителя: MR5.0
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (I2t вкл.) (с): 0,1;0,2;0,3;0,4
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с): 0,1;0,2;0,3;0,4;OFF
Уставки по времени срабатывания расцепителя при однофазном коротком замыкании tg (I2t вкл.) (с): 0,1;0,2;0,3;0,4
Уставки по времени срабатывания расцепителя при однофазном коротком замыкании tg (I2t выкл.) (с): 0,1;0,2;0,3;0,4;OFF
Уставки по времени срабатывания расцепителя при токе 6IR (с): 1;2;4;8;12;16;20;24;30
Уставки по току мгновенного срабатывания расцепителя Ii в кратности к номинальному току (Ii/In): 2;3;4;6;8;10;12;15;OFF
Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR): 1,5;2;2,5;3;4;5;6;8;10
Уставки по току срабатывания расцепителя при однофазном коротком замыкании Ig (А): 500;640;720;800;880;960;1040;1120;1200
Уставки рабочего тока расцепителя IR в кратности к номинальному току (IR/In): 0,4;0,5;0,6;0,7;0,8;0,9;0,95;0,98;1
Частота тока (Гц): 50
