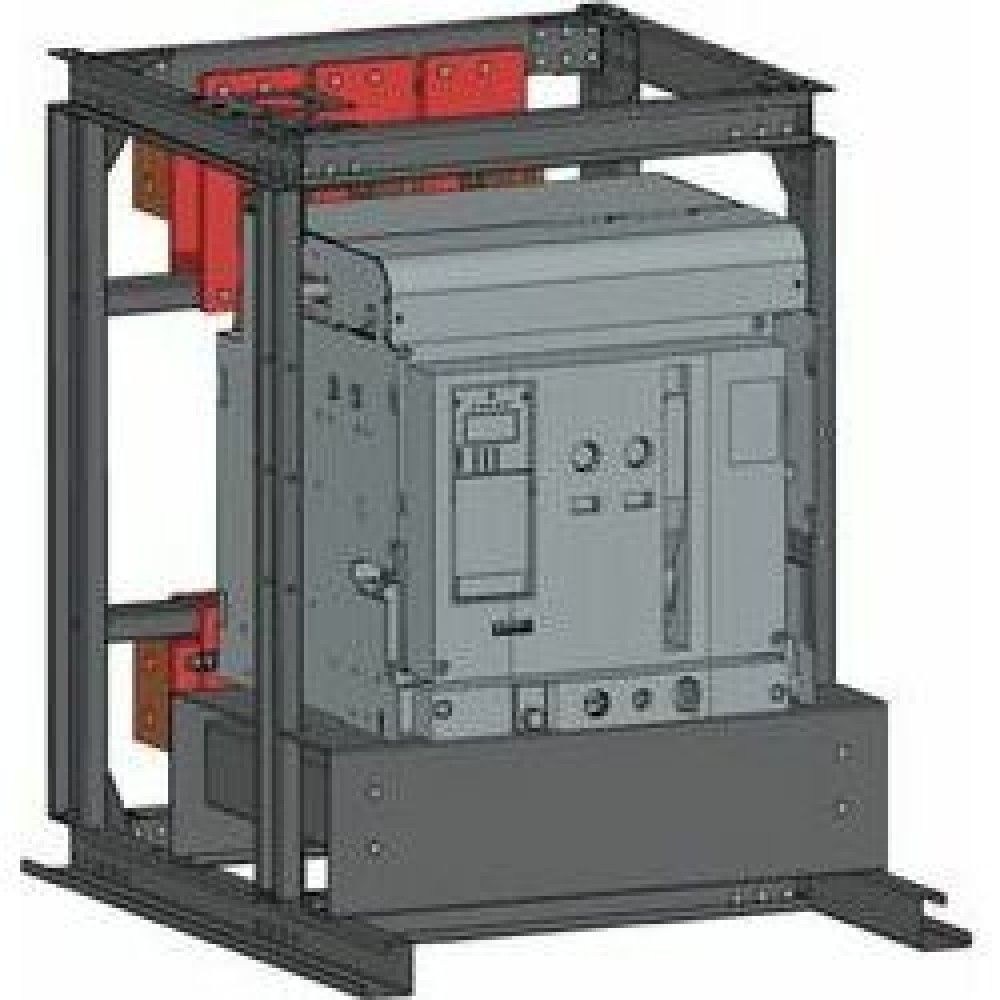

Блок замены автоматического выключателя-Э25В-OptiMat A-2500-S4-3P-100-D-MR8.1-BH-C2202-M2-P01-S1-03

Габариты и материалы

Габариты изделия Высота (мм)

432

Габариты изделия Глубина (мм)

435

Габариты изделия Ширина (мм)

413

Типоразмер

S4-Четвёртый габаритный размер

Дополнительные особенности

Возможность установки индикатора отключения

да

Второй независимый расцепитель

Нет

Дополнительное оборудование

Нет

Дополнительный расцепитель

Нет

Замок внутренней установки

нет

Защитные шторки

да

Конденсаторный источник питания

нет

Контакт готовности к включению

нет

Моторный привод встроенный

да

Наличие вспомогательных контактов сигнализации

да

Наличие минимального расцепителя

нет

Сигнализация положения выключателя в корзине

нет

Классификация

Категория ETIM

Силовой автоматический выключатель (EC000228)

Ретрофит для замены выключателей

Э25В

Тип изделия

Выключатель автоматический

Тип приёмки

ОТК

Монтажные характеристики

Вид присоединяемых проводников

шина

Возможность самостоятельного подключения дополнительных устройств

да

Присоединение внешних проводников

заднее с увеличенным расстоянием между выводами

Способ крепления (монтажа)

болтовое соединение

Способ установки

выдвижной

Тип подключения

болтовое соединение

Эксплуатационные характеристики

Диапазон рабочих температур (˚С)

от -25°С до +40°С

Категория применения по селективности

селективный

Климатическое исполнение и категория размещения

У3

Рабочая высота, (м)

2 000

Электротехнические характеристики

Вид расцепителей

электронный

Время номинально кратковременно выдерживаемого тока tcw (с)

40

Вспомогательные (свободные) контакты

6з+6р

Катушка включения (В)

230 В АС/220 В DC

Количество вспомогательных замыкающих контактов

3

Количество вспомогательных размыкающих контактов

3

Количество полюсов

3

Механический счётчик циклов

да

Наличие независимого расцепителя

да

Наличие привода

ПД2 220V AC/DC

Независимый расцепитель (В)

230 В АС/220 В DC

Номинальная рабочая наибольшая отключающая способность Ics (% Icu)

100

Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА)

100

Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 690AC (кА)

85

Номинальное импульсное напряжение Uimp (кВ)

12

Номинальное напряжение изоляции Ui (В)

1 000

Номинальное напряжение питания цепи управления Us (В)

230AC/DC

Номинальное рабочее напряжение переменного тока Ue (В)

400

Номинальное рабочее напряжение переменного тока Ue (В)2

690

Номинальный кратковременно выдерживаемый ток Icw (А)

85

Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА)

85

Номинальный продолжительный ток Iu (А)

2 500

Номинальный ток In (А)

2 500

Предельная коммутационная способность переменного тока Icu (кА)

100

Предельная коммутационная способность переменного тока Icu при 400АС (кА)

100

Предельная коммутационная способность переменного тока Icu при 690AC (кА)

85

Расцепитель минимального напряжения (В)

230 В АС/220 В DC

Регулировка максимальных расцепителей тока

да

Род тока

AC

Тип расцепителя

MR8.1

Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (I2t вкл.) (с)

0,1;0,2;0,3;0,4

Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с)

0,1;0,2;0,3;0,4;OFF

Уставки по времени срабатывания расцепителя при однофазном коротком замыкании tg (I2t вкл.) (с)

0,1;0,2;0,3;0,4

Уставки по времени срабатывания расцепителя при однофазном коротком замыкании tg (I2t выкл.) (с)

0,1;0,2;0,3;0,4;OFF

Уставки по времени срабатывания расцепителя при токе 6IR (с)

1;2;4;8;12;16;20;24;30

Уставки по току мгновенного срабатывания расцепителя Ii в кратности к номинальному току (Ii/In)

2;3;4;6;8;10;12;15;OFF

Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR)

1,5;2;2,5;3;4;5;6;8;10

Уставки по току срабатывания расцепителя при однофазном коротком замыкании Ig в кратности к номинальному току (Ig/In)

0,2;0,3;0,4;0,5;0,6;0,7;0,8;0,9;1

Уставки рабочего тока расцепителя IR в кратности к номинальному току (IR/In)

0,4;0,5;0,6;0,7;0,8;0,9;0,95;0,98;1

Частота тока (Гц)

50
