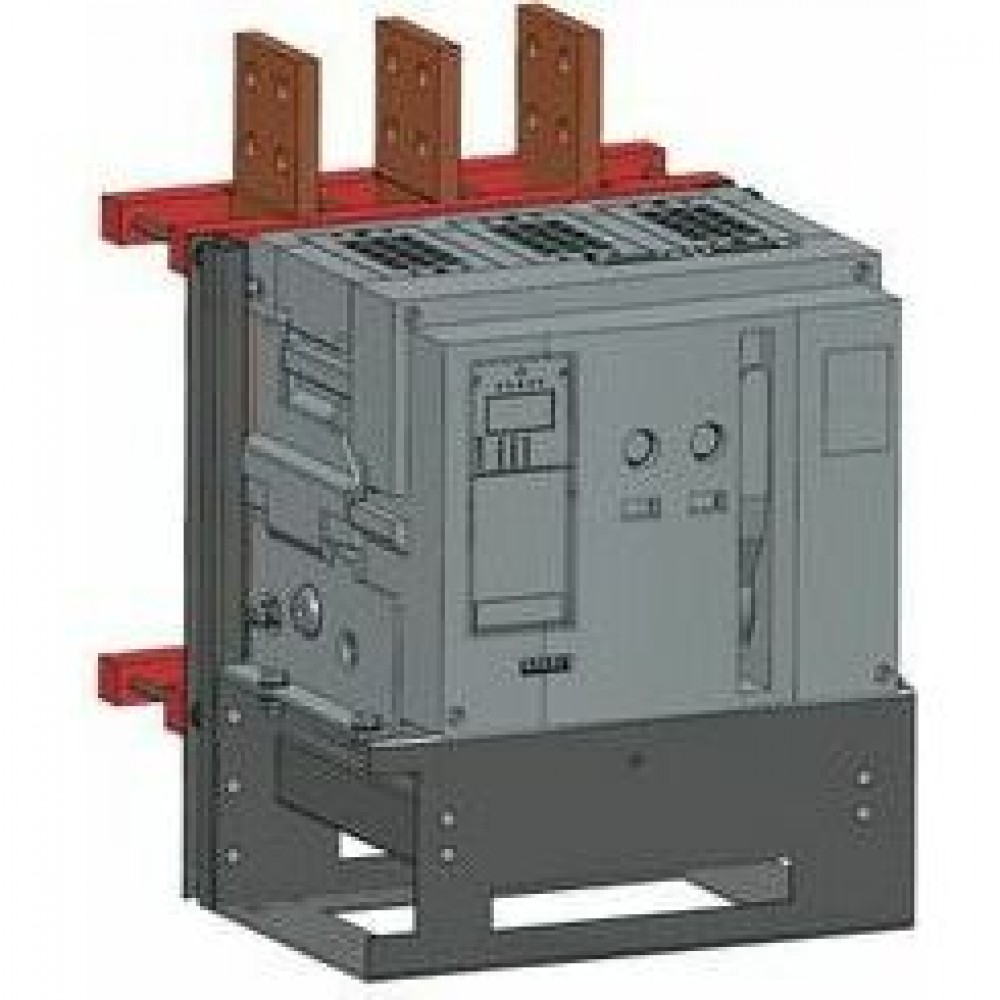

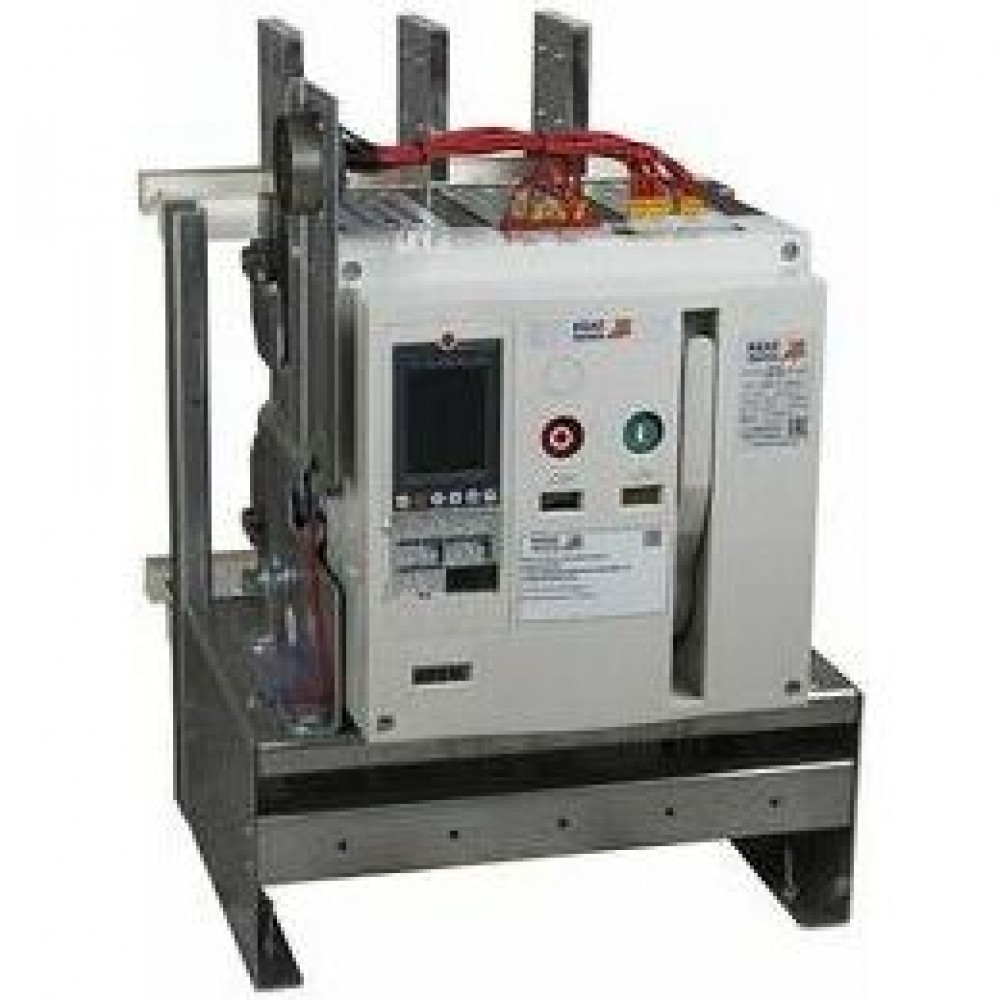

Блок замены автоматического выключателя-Э25С-OptiMat A-2500-S4-3P-100-F-MR8.0-B-C2202-M2-P03-S1-05

Габариты и материалы

Типоразмер

S4-Четвёртый габаритный размер

Дополнительные особенности

Второй независимый расцепитель

Нет

Дополнительное оборудование

Нет

Замок внутренней установки

да

Защитные шторки

да

Конденсаторный источник питания

нет

Контакт готовности к включению

нет

Наличие вспомогательных контактов сигнализации

да

Наличие минимального расцепителя

да

Сигнализация положения выключателя в корзине

нет

Стандарт российский (ГОСТ, ТУ)

ТУ 27.12.31-001-14674084-2020

Классификация

Категория ETIM

Силовой автоматический выключатель (EC000228)

Ретрофит для замены выключателей

Э25С

Тип изделия

Выключатель автоматический

Тип приёмки

ОТК

Монтажные характеристики

Вид присоединяемых проводников

шина

Возможность самостоятельного подключения дополнительных устройств

да

Присоединение внешних проводников

заднее

Способ установки

стационарный

Характеристики ETIM

Категория ETIM

Силовой автоматический выключатель

Эксплуатационные характеристики

Вибро-сейсмо стойкость

9

Диапазон рабочих температур (˚С)

от -25°С до +40°С

Категория применения по селективности

селективный

Климатическое исполнение и категория размещения

У3

Степень защиты (IP)

IP00

Электротехнические характеристики

Вид расцепителей

электронный

Вспомогательные (свободные) контакты

6з+6р

Катушка включения (В)

230 В АС/220 В DC

Количество вспомогательных замыкающих контактов

6

Количество вспомогательных размыкающих контактов

6

Количество полюсов

3

Механический счётчик циклов

да

Наличие независимого расцепителя

да

Наличие привода

220V AC/DC

Независимый расцепитель (В)

230 В АС/220 В DC

Номинальная рабочая наибольшая отключающая способность Ics (% Icu)

100

Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА)

100

Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 690AC (кА)

85

Номинальное импульсное напряжение Uimp (кВ)

12

Номинальное напряжение изоляции Ui (В)

1 000

Номинальное напряжение питания цепи управления Us (В)

230AC/DC

Номинальное рабочее напряжение переменного тока Ue (В)

400

Номинальное рабочее напряжение переменного тока Ue (В)2

690

Номинальный кратковременно выдерживаемый ток Icw (А)

85

Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА)

85

Номинальный продолжительный ток Iu (А)

2 500

Номинальный ток In (А)

2 500

Предельная коммутационная способность переменного тока Icu (кА)

100

Предельная коммутационная способность переменного тока Icu при 400АС (кА)

100

Предельная коммутационная способность переменного тока Icu при 690AC (кА)

85

Расцепитель минимального напряжения (В)

Да

Регулировка максимальных расцепителей тока

да

Род тока

AC

Тип расцепителя

MR8.0

Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (I2t вкл.) (с)

0,1;0,2;0,3;0,4

Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с)

0,05;0,1;0,2;0,3;0,4

Уставки по времени срабатывания расцепителя при однофазном коротком замыкании tg (I2t вкл.) (с)

0,1;0,2;0,3;0,4

Уставки по времени срабатывания расцепителя при однофазном коротком замыкании tg (I2t выкл.) (с)

0,05;0,1;0,2;0,3;0,4

Уставки по времени срабатывания расцепителя при токе 6IR (с)

0,5;1;2;4;8;12;16;20;24;30

Уставки по току мгновенного срабатывания расцепителя Ii в кратности к номинальному току (Ii/In)

2;3;4;6;8;10;12;15;OFF

Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR)

1,5;2;2,5;3;4;5;6;8;10;OFF

Уставки по току срабатывания расцепителя при однофазном коротком замыкании Ig (А)

0,1;0,2;0,3;0,4;0,5;0,6;0,7;0,8;1

Уставки по току срабатывания расцепителя при однофазном коротком замыкании Ig в кратности к номинальному току (Ig/In)

0,1;0,2;0,3;0,4;0,5;0,6;0,7;0,8;1

Уставки рабочего тока расцепителя IR в кратности к номинальному току (IR/In)

0,4;0,42;0,43;0,44;0,45;0,47;0,48;0,49;0,5;0,51;0,53;0,54;0,56;0,57;0,58;0,59;0,6;0,62;0,63;0,64;0,65;0,66;0,67;0,68;0,69;0,7;0,72;0,72;0,74;0,75;0,76

Частота тока (Гц)

50/60
