Блок замены автоматического выключателя-Э06В-OptiMat D400N-MR1-ВИ-ВК-НР110DC/230AC-ПД230AC-КК-ВВЦ-РВЦ

Помощь эксперта

Оставьте телефон и специалист перезвонит

Артикул: 287676

Все товары КЭАЗ

Блок замены автоматического выключателя-Э06В-OptiMat D400N-MR1-ВИ-ВК-НР110DC/230AC-ПД230AC-КК-ВВЦ-РВЦ

Товар в наличии

Цена по запросу

Оптовая цена?

Гарантия лучшей цены

Получите персональную цену на данный товар

Мною прочитаны и я даю согласие с документом Политика обработки ПДн

Описание товара

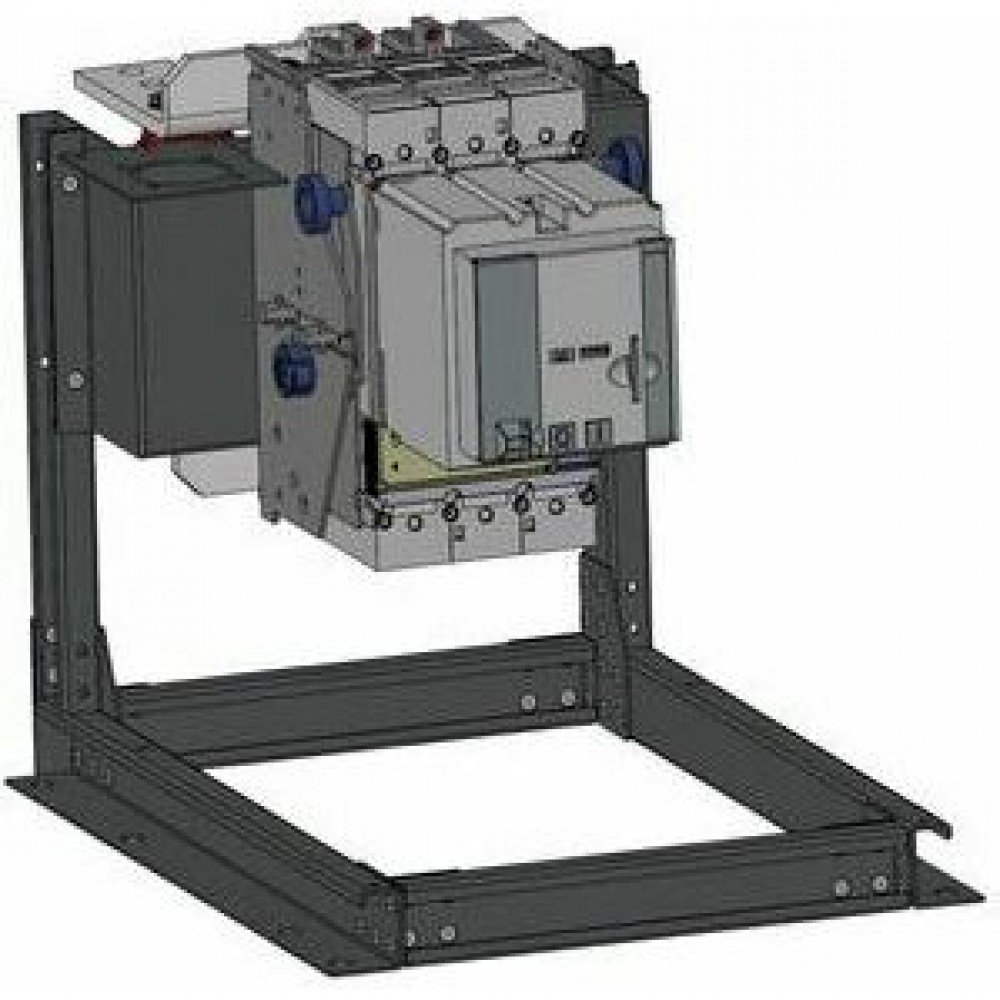

Ретрофит на базе выключателя OptiMat D400N-MR1-У3.

Основные характеристики

Классификация

Категория ETIM: Силовой автоматический выключатель (EC000228)
Тип изделия: Выключатель автоматический
Ретрофит для замены выключателей: Э06В

Габариты и материалы

Габариты изделия: Ширина (мм): 417
Габариты изделия: Высота (мм): 493
Габариты изделия: Глубина (мм): 623

Электротехнические характеристики

Количество полюсов: 3
Номинальный ток In (А): 400
Диапазон регулировки теплового расцепителя (А): 0,4-1In
Частота тока (Гц): 50
Род тока: AC
Номинальное рабочее напряжение переменного тока Ue (В): 690
Предельная коммутационная способность переменного тока Icu (кА): 8
Номинальное рабочее напряжение переменного тока Ue (В)₂: 400
Предельная коммутационная способность переменного тока Icu (кА)₂: 40
Вспомогательные (свободные) контакты: Да
Наличие привода: ПД230AC
Уставка расцепителей токов короткого замыкания: 1,5-10In
Рабочий диапазон сетевого напряжения (В): 24-690
Регулировка максимальных расцепителей тока: да
Вид расцепителей: электронный
Номинальное напряжение изоляции Ui (В): 800
Номинальное импульсное напряжение Uimp (кВ): 8
С расцеплением под напряжением: да
Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 100
Тип расцепителя: MR1.0
Контрольная температура (°С): 30
Номинальный продолжительный ток Iu (А): 400
Диапазон краткосрочной задержки расцепителя короткого замыкания (с): 0-0,4
Предельная коммутационная способность переменного тока Icu при 690AC (кА): 8
Предельная коммутационная способность переменного тока Icu при 400АС (кА): 40
Время номинально кратковременно выдерживаемого тока tcw (с): 0,5
Номинальный кратковременно выдерживаемый ток Icw (А): 7 500
Уставки рабочего тока расцепителя IR (А): 160;180;200;220;240;260;280;300;320;340;360;380;400
Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR): 1,5;2;3;4;5;6;7;8;9;10
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с): Мгн.
Уставки по току мгновенного срабатывания расцепителя Ii (А): 5000

Монтажные характеристики

Способ крепления (монтажа): винт
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (мм²): 120
Возможность самостоятельного подключения дополнительных устройств: да
Способ установки: выдвижной
Макс. сечение присоединяемых медных шин (мм): 2 х (6 х 32)
Вид присоединяемых проводников: шина/провод
Тип подключения: болтовое соединение
Подходит для монтажа на DIN-рейку: нет

Эксплуатационные характеристики

Климатическое исполнение и категория размещения: У3
Диапазон рабочих температур (˚С): от -40°С до +70°С
Комплексная защита от замыканий на землю: нет
Категория применения: A

Дополнительные особенности

Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50030.2-2010, ТУ3422-062-05758109-2015
Тип элемента управления: рычажковый (перекидной рычаг)
Возможность установки индикатора отключения: да
Моторный привод встроенный: нет

Габариты и материалы

Габариты изделия Высота (мм): 493
Габариты изделия Глубина (мм): 623

Габариты изделия Ширина (мм): 417

Дополнительные особенности

Возможность установки индикатора отключения: да
Моторный привод встроенный: нет

Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50030.2-2010, ТУ3422-062-05758109-2015
Тип элемента управления: рычажковый (перекидной рычаг)

Классификация

Категория ETIM: Силовой автоматический выключатель (EC000228)
Ретрофит для замены выключателей: Э06В

Тип изделия: Выключатель автоматический
Тип приёмки: ОТК

Монтажные характеристики

Вид присоединяемых проводников: шина/провод
Возможность самостоятельного подключения дополнительных устройств: да
Макс. сечение присоединяемых медных шин (мм): 2 х (6 х 32)
Макс. сечение присоединяемых проводов (мм²): 120
Подходит для монтажа на DIN-рейку: нет

Присоединение внешних проводников: переднее
Способ крепления (монтажа): винт
Способ установки: выдвижной
Тип подключения: болтовое соединение

Характеристики ETIM

Категория ETIM: Силовой автоматический выключатель

Эксплуатационные характеристики

Вибро-сейсмо стойкость: 9
Диапазон рабочих температур (˚С): от -40°С до +70°С
Категория применения: A
Категория применения по селективности: селективный

Климатическое исполнение и категория размещения: У3
Комплексная защита от замыканий на землю: нет
Рабочая высота, (м): 2 000

Электротехнические характеристики

Вид расцепителей: электронный
Время номинально кратковременно выдерживаемого тока tcw (с): 0,5
Вспомогательные (свободные) контакты: Да
Диапазон краткосрочной задержки расцепителя короткого замыкания (с): 0-0,4
Диапазон регулировки теплового расцепителя (А): 0,4-1In
Количество полюсов: 3
Контрольная температура (°С): 30
Наличие привода: ПД230AC
Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 100
Номинальное импульсное напряжение Uimp (кВ): 8
Номинальное напряжение изоляции Ui (В): 800
Номинальное рабочее напряжение переменного тока Ue (В): 690
Номинальное рабочее напряжение переменного тока Ue (В)2: 400
Номинальный кратковременно выдерживаемый ток Icw (А): 7 500
Номинальный продолжительный ток Iu (А): 400
Номинальный ток In (А): 400

Предельная коммутационная способность переменного тока Icu (кА): 8
Предельная коммутационная способность переменного тока Icu (кА)2: 40
Предельная коммутационная способность переменного тока Icu при 400АС (кА): 40
Предельная коммутационная способность переменного тока Icu при 690AC (кА): 8
Рабочий диапазон сетевого напряжения (В): 24-690
Регулировка максимальных расцепителей тока: да
Род тока: AC
С расцеплением под напряжением: да
Тип расцепителя: MR1.0
Уставка расцепителей токов короткого замыкания: 1,5-10In
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с): Мгн.
Уставки по току мгновенного срабатывания расцепителя Ii (А): 5000
Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR): 1,5;2;3;4;5;6;7;8;9;10
Уставки рабочего тока расцепителя IR (А): 160;180;200;220;240;260;280;300;320;340;360;380;400
Частота тока (Гц): 50
