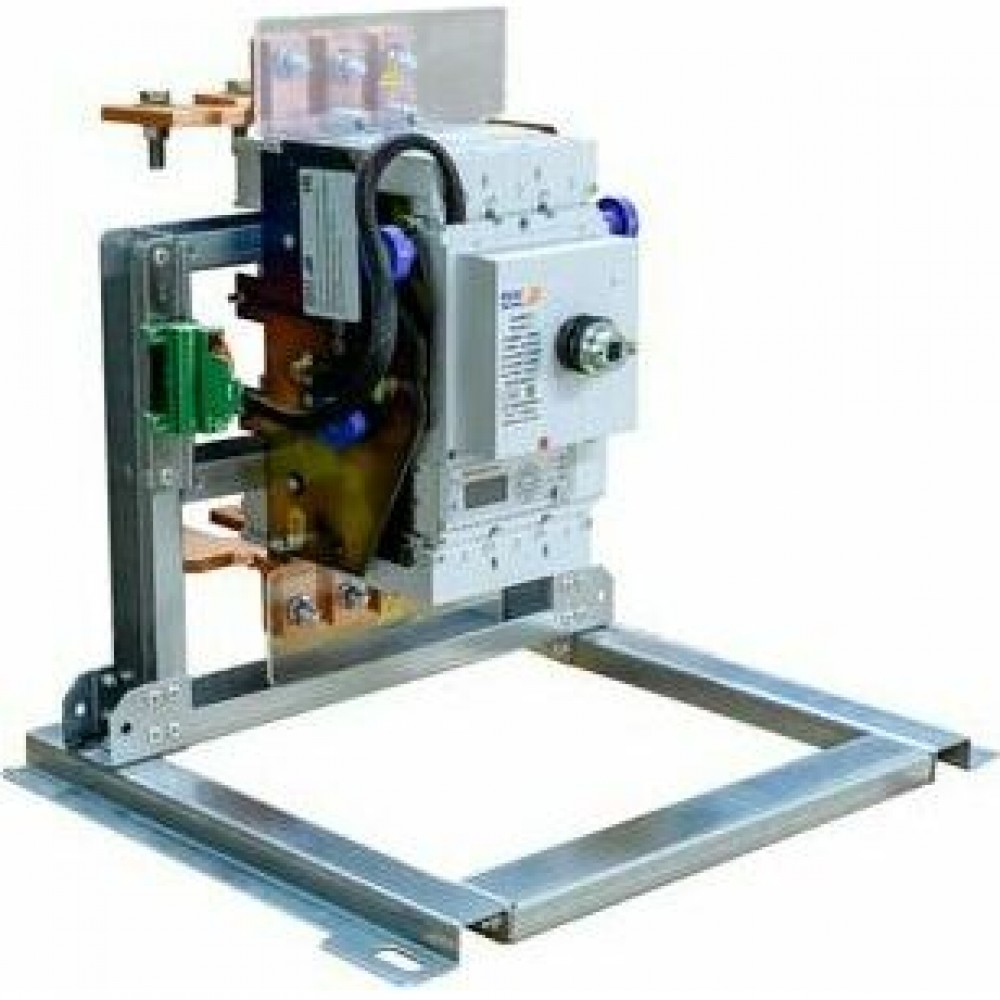

Блок замены автоматического выключателя-АВМ4СВ/НВ-OptiMat D630N-MR2.1-ВИ-ВК-НР110DC/230AC-ПРД-ВВЦ-РВЦ

Габариты и материалы

Габариты изделия Высота (мм)

529,5

Габариты изделия Глубина (мм)

474

Габариты изделия Ширина (мм)

535

Дополнительные особенности

Стандарт российский (ГОСТ, ТУ)

ТУ 27.12.31-001-14674084-2020

Классификация

Категория ETIM

Силовой автоматический выключатель (EC000228)

Ретрофит для замены выключателей

АВМ4СВ/НВ

Тип изделия

Выключатель автоматический

Тип приёмки

ОТК

Монтажные характеристики

Вид присоединяемых проводников

шина (провод по запросу)

Возможность самостоятельного подключения дополнительных устройств

да

Макс. сечение присоединяемых медных шин (мм)

5х40

Присоединение внешних проводников

заднее

Способ крепления (монтажа)

болтовое соединение

Способ установки

выдвижной

Тип подключения

болтовое соединение

Характеристики ETIM

Категория ETIM

Силовой автоматический выключатель

Эксплуатационные характеристики

Вибро-сейсмо стойкость

9

Диапазон рабочих температур (˚С)

от -25°С до +40°С

Категория применения по селективности

неселективный

Климатическое исполнение и категория размещения

У3

Степень защиты (IP)

IP00

Электротехнические характеристики

Вид расцепителей

электронный

Время номинально кратковременно выдерживаемого тока tcw (с)

0,5

Вспомогательные (свободные) контакты

4 переключающих

Количество вспомогательных замыкающих контактов

4

Количество вспомогательных размыкающих контактов

4

Количество полюсов

3

Наличие независимого расцепителя

да

Наличие привода

ручной

Независимый расцепитель (В)

110DC/230AC

Номинальная рабочая наибольшая отключающая способность Ics (% Icu)

100

Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА)

40

Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 690AC (кА)

8

Номинальное импульсное напряжение Uimp (кВ)

8

Номинальное напряжение изоляции Ui (В)

690

Номинальное рабочее напряжение переменного тока Ue (В)

400

Номинальное рабочее напряжение переменного тока Ue (В)2

690

Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА)

7,5

Номинальный продолжительный ток Iu (А)

630

Номинальный ток In (А)

630

Предельная коммутационная способность переменного тока Icu (кА)

100

Предельная коммутационная способность переменного тока Icu при 400АС (кА)

40

Предельная коммутационная способность переменного тока Icu при 690AC (кА)

8

Регулировка максимальных расцепителей тока

да

Род тока

AC

Тип расцепителя

MR2.1

Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с)

0; 0,08; 0,1; 0,15; 0,2; 0,25; 0,3; 0,35; 0,4

Уставки по времени срабатывания расцепителя при однофазном коротком замыкании tg (с)

0,1; 0,2; 0,3; 0,4; 0,5; 0,6; 0,7; 0,8; 0,9; 1,0

Уставки по времени срабатывания расцепителя при токе 6IR с обратно кубической зависимостью (с)

0,5; 1; 2; 4

Уставки по времени срабатывания расцепителя при токе 6IR с функцией тепловая память (с)

2; 4; 8; 12; 16

Уставки по току мгновенного срабатывания расцепителя Ii (А)

7000

Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR)

1,5; 2; 3; 4; 5; 6; 7; 8; 9; 10

Уставки рабочего тока расцепителя IR в кратности к номинальному току (IR/In)

0,4; 0,45; 0,5; 0,56; 0,63; 0,7; 0,8; 0,9; 0,95; 1,0

Частота тока (Гц)

50
