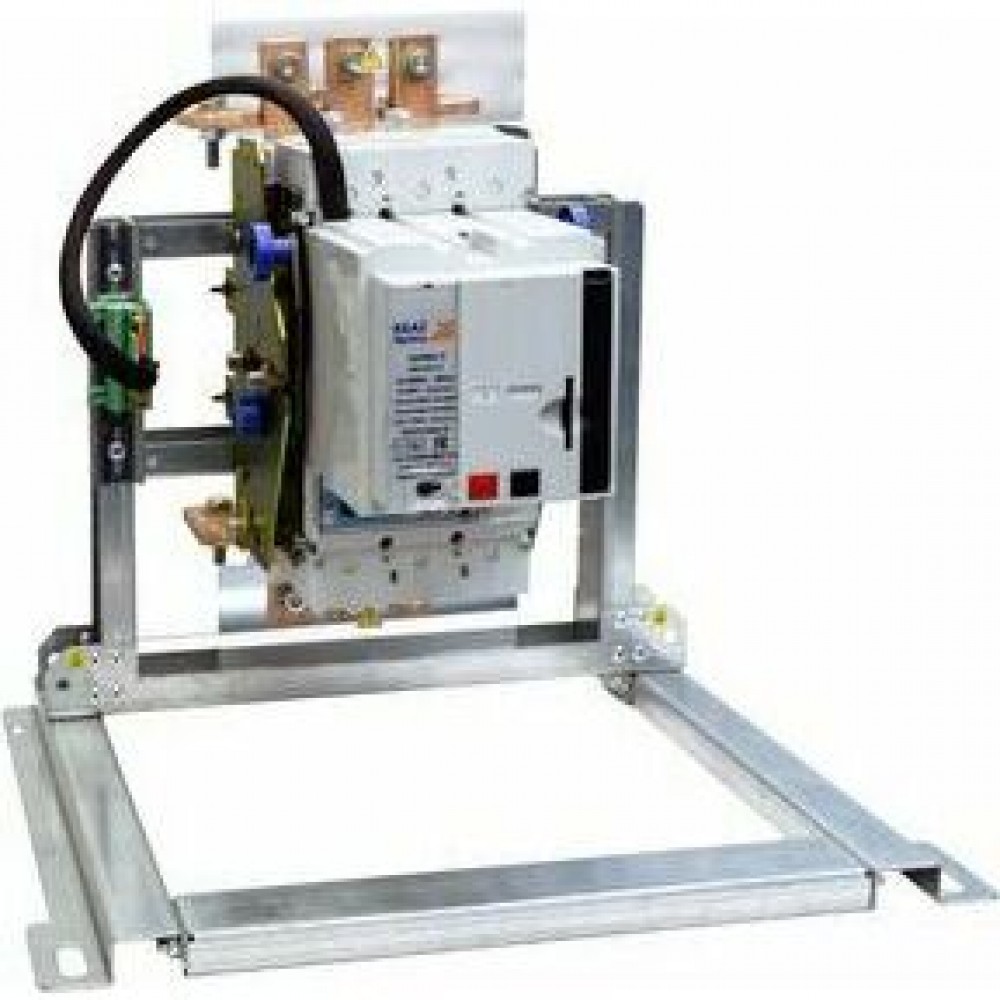

Блок замены автоматического выключателя-АВМ4СВ/НВ-OptiMat D630N-MR2.1-ВИ-ВК-НР110DC/230AC-ПД230AC-ВВЦ-РВЦ

Габариты и материалы

Габариты изделия Высота (мм)

529,5

Габариты изделия Глубина (мм)

474

Габариты изделия Ширина (мм)

535

Дополнительные особенности

Стандарт российский (ГОСТ, ТУ)

ТУ 27.12.31-001-14674084-2020

Классификация

Категория ETIM

Силовой автоматический выключатель (EC000228)

Ретрофит для замены выключателей

АВМ4СВ/НВ

Тип изделия

Выключатель автоматический

Тип приёмки

ОТК

Монтажные характеристики

Вид присоединяемых проводников

шина

Макс. сечение присоединяемых медных шин (мм)

5х40

Способ крепления (монтажа)

болтовое соединение

Способ установки

выдвижной

Тип подключения

болтовое соединение

Характеристики ETIM

Категория ETIM

Силовой автоматический выключатель

Эксплуатационные характеристики

Вибро-сейсмо стойкость

9

Климатическое исполнение и категория размещения

У3

Степень защиты (IP)

IP00

Электротехнические характеристики

Количество полюсов

3

Наличие привода

ПД230AC

Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА)

40

Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 690AC (кА)

8

Номинальное импульсное напряжение Uimp (кВ)

8

Номинальное напряжение изоляции Ui (В)

800

Номинальное рабочее напряжение переменного тока Ue (В)

690

Номинальное рабочее напряжение переменного тока Ue (В)2

400

Номинальный продолжительный ток Iu (А)

630

Номинальный ток In (А)

630

Предельная коммутационная способность переменного тока Icu (кА)

8

Предельная коммутационная способность переменного тока Icu (кА)2

40

Предельная коммутационная способность переменного тока Icu при 400АС (кА)

40

Предельная коммутационная способность переменного тока Icu при 690AC (кА)

8

Предельный ток селективности Is (кА)

7 500

Род тока

AC

Тип расцепителя

MR2.1

Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с)

0; 0,1; 0,15; 0,2; 0,25; 0,3; 0,35; 0,4

Уставки по времени срабатывания расцепителя при однофазном коротком замыкании tg (с)

0,1; 0,2; 0,3; 0,4; 0,5; 0,6; 0,7; 0,8; 0,9; 1,0

Уставки по времени срабатывания расцепителя при токе 6IR (с)

0,5; 1; 2; 4

Уставки по времени срабатывания расцепителя при токе 6IR с функцией тепловая память (с)

2; 4; 8; 16

Уставки по току мгновенного срабатывания расцепителя Ii (А)

7000

Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR)

1,5; 2; 3; 4; 5; 6; 7; 8; 9; 10

Уставки по току срабатывания расцепителя при однофазном коротком замыкании Ig (А)

0,1; 0,2; 0,3; 0,4; 0,5; 0,6; 0,7; 0,8; 0,9; 1,0

Уставки рабочего тока расцепителя IR в кратности к номинальному току (IR/In)

250; 270; 290; 310; 330; 350; 370; 390; 410; 430 450; 470; 490; 510; 530; 550; 570; 590; 610; 630

Частота тока (Гц)

50
