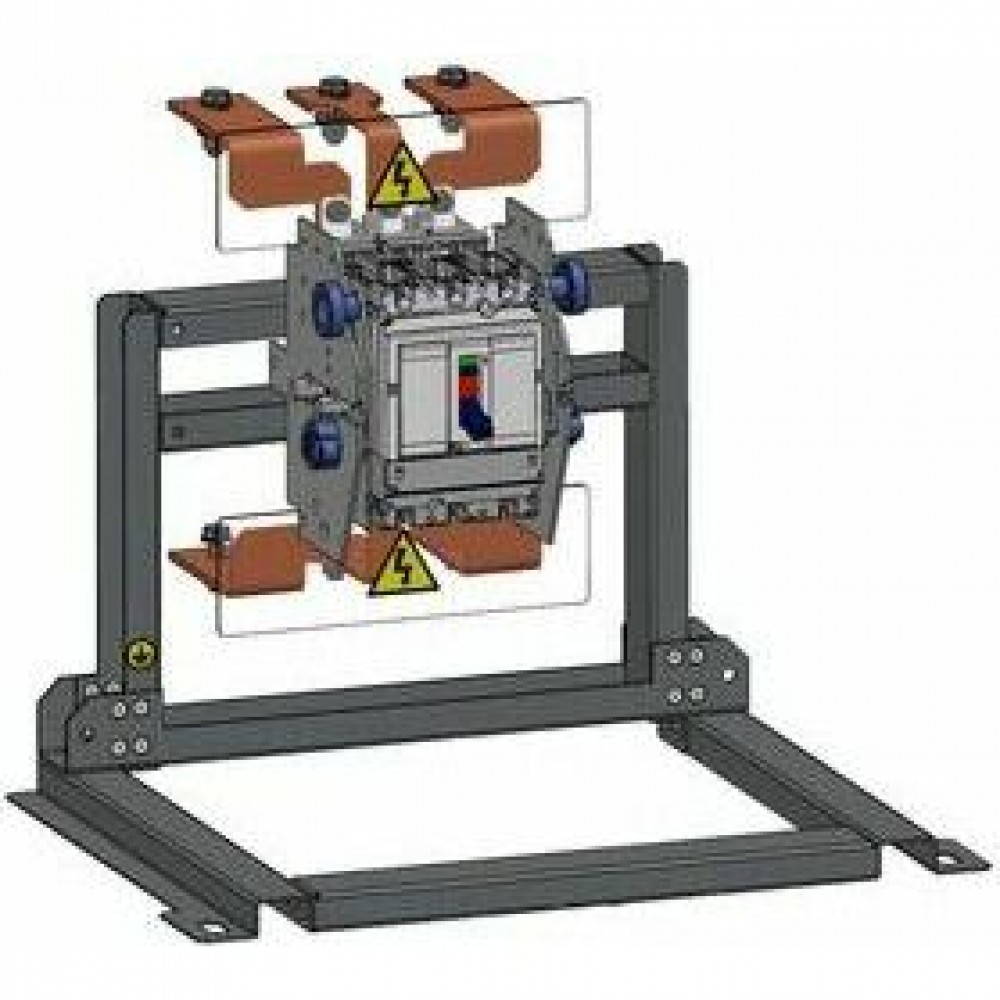

Блок замены автоматического выключателя-АВМ4СВ/НВ-OptiMat D250N-MR1-ВИ-ВК-НР110DC/230AC-ПРД-ВВЦ-РВЦ

Габариты и материалы

Габариты изделия Высота (мм)

519

Габариты изделия Глубина (мм)

472

Габариты изделия Ширина (мм)

535

Дополнительные особенности

Возможность установки индикатора отключения

да

Моторный привод встроенный

нет

Стандарт российский (ГОСТ, ТУ)

ТУ 27.12.31-001-14674084-2020

Тип элемента управления

рычажковый (перекидной рычаг)

Классификация

Категория ETIM

Силовой автоматический выключатель (EC000228)

Ретрофит для замены выключателей

1

Тип изделия

Выключатель автоматический

Тип приёмки

ОТК

Монтажные характеристики

Вид присоединяемых проводников

шина (провод по запросу)

Возможность самостоятельного подключения дополнительных устройств

да

Макс. сечение присоединяемых медных шин (мм)

5х40

Подходит для монтажа на DIN-рейку

нет

Присоединение внешних проводников

заднее

Способ крепления (монтажа)

болтовое соединение

Способ установки

выдвижной

Тип подключения

болтовое соединение

Характеристики ETIM

Категория ETIM

Силовой автоматический выключатель

Эксплуатационные характеристики

Вибро-сейсмо стойкость

9

Диапазон рабочих температур (˚С)

от -40°С до +70°С

Категория применения

A

Категория применения по селективности

неселективный

Климатическое исполнение и категория размещения

У3

Комплексная защита от замыканий на землю

нет

Рабочая высота, (м)

2 000

Степень защиты (IP)

IP00

Электротехнические характеристики

Вид расцепителей

электронный

Время номинально кратковременно выдерживаемого тока tcw (с)

0,5

Вспомогательные (свободные) контакты

Да

Диапазон краткосрочной задержки расцепителя короткого замыкания (с)

0-0,4

Диапазон регулировки теплового расцепителя (А)

0,4-1In

Количество полюсов

3

Контрольная температура (°С)

30

Наличие привода

ручной

Номинальная рабочая наибольшая отключающая способность Ics (% Icu)

100

Номинальное импульсное напряжение Uimp (кВ)

8

Номинальное напряжение изоляции Ui (В)

800

Номинальное рабочее напряжение переменного тока Ue (В)

690

Номинальное рабочее напряжение переменного тока Ue (В)2

400

Номинальный кратковременно выдерживаемый ток Icw (А)

3 000

Номинальный продолжительный ток Iu (А)

250

Номинальный ток In (А)

250

Предельная коммутационная способность переменного тока Icu (кА)

8

Предельная коммутационная способность переменного тока Icu (кА)2

40

Предельная коммутационная способность переменного тока Icu при 400АС (кА)

40

Предельная коммутационная способность переменного тока Icu при 690AC (кА)

8

Рабочий диапазон сетевого напряжения (В)

24-690

Регулировка максимальных расцепителей тока

да

Род тока

AC

С расцеплением под напряжением

да

Тип расцепителя

MR1.0

Уставка расцепителей токов короткого замыкания

1,5-10In

Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с)

0,1;0,15;0,2;0,25;0,3;0,35;0,4;Мгн.

Уставки по времени срабатывания расцепителя при токе 6IR (с)

0,5;1;2;4;OFF

Уставки по времени срабатывания расцепителя при токе 6IR с функцией тепловая память (с)

2;4;8;16;OFF

Уставки по току мгновенного срабатывания расцепителя Ii (А)

3000

Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR)

1,5;2;3;4;5;6;7;8;9;10

Уставки рабочего тока расцепителя IR в кратности к номинальному току (IR/In)

0,4;0,45;0,5;0,56;0,63;0,7;0,8;0,9;1

Частота тока (Гц)

50
