Блок замены автоматического выключателя-АВМ4СВ/НВ-OptiMat A-630-S1-3P-50-D-MR5.0-B-C2200-M2-P01-S2-03

Описание товара

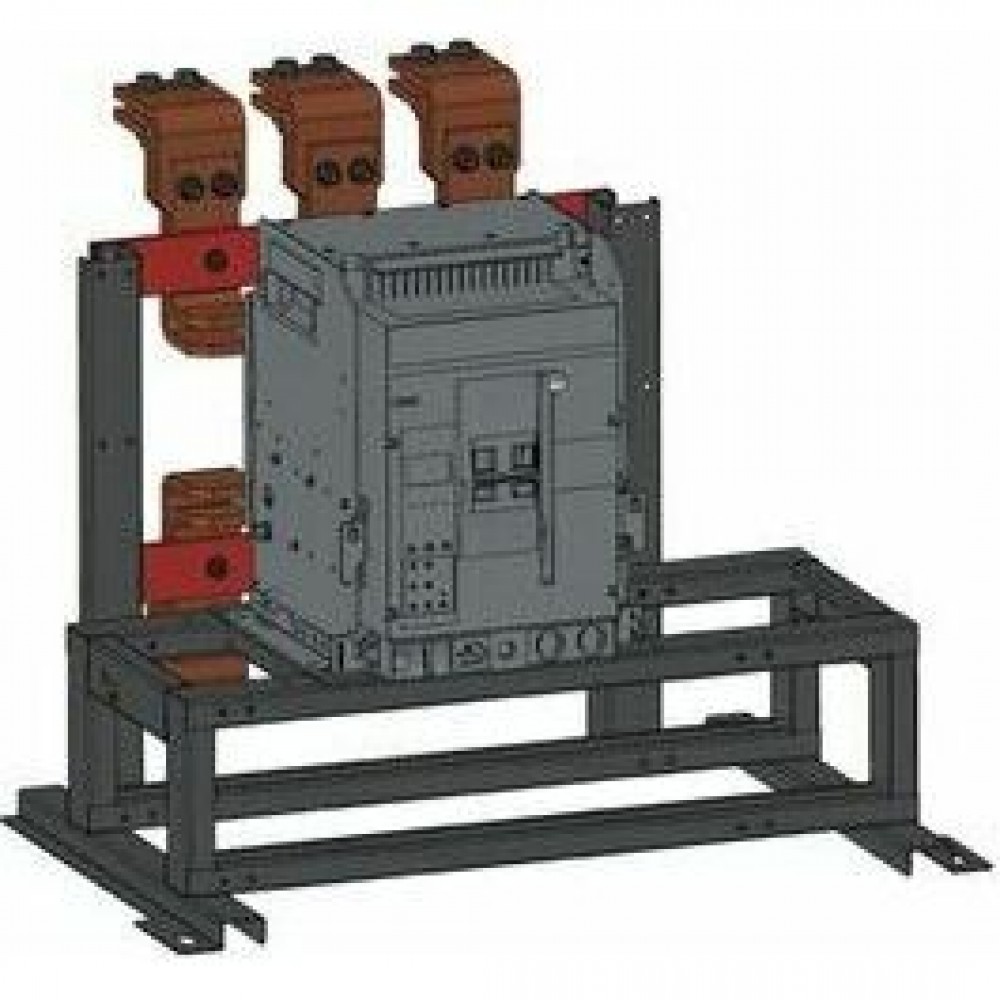

Ретрофит на базе выключателя OptiMat A-630-S1-3P-50-D-MR5.0-B-C2200-M2-P01-S2-03 .

Основные характеристики

• Категория ETIM: Силовой автоматический выключатель (EC000228)
• Тип изделия: Выключатель автоматический
• Ретрофит для замены выключателей: АВМ4СВ/НВ

• Габариты изделия: Ширина (мм): 535
• Габариты изделия: Высота (мм): 512
• Габариты изделия: Глубина (мм): 472
• Типоразмер: S1-Первый габаритный размер

• Количество полюсов: 3
• Номинальный ток In (А): 630
• Частота тока (Гц): 50/60
• Род тока: AC
• Номинальное рабочее напряжение переменного тока Ue (В): 400
• Предельная коммутационная способность переменного тока Icu (кА): 50
• Номинальное рабочее напряжение переменного тока Ue (В)₂: 690
• Вспомогательные (свободные) контакты: 6с
• Наличие привода: 220V AC/DC
• Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА): 40
• Наличие независимого расцепителя: да
• Регулировка максимальных расцепителей тока: да
• Вид расцепителей: электронный
• Количество вспомогательных размыкающих контактов: 6
• Количество вспомогательных замыкающих контактов: 6
• Номинальное напряжение изоляции Ui (В): 690
• Номинальное импульсное напряжение Uimp (кВ): 8
• Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 40
• Тип расцепителя: MR5.0
• Номинальный продолжительный ток Iu (А): 630
• Номинальное напряжение питания цепи управления Us (В): 230AC/DC
• Предельная коммутационная способность переменного тока Icu при 690AC (кА): 25
• Предельная коммутационная способность переменного тока Icu при 400АС (кА): 50
• Номинальный кратковременно выдерживаемый ток Icw (А): 40
• Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА): 50
• Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 690AC (кА): 25
• Механический счётчик циклов: да
• Катушка включения (В): 230 В АС/220 В DC
• Независимый расцепитель (В): 230 В АС/220 В DC
• Расцепитель минимального напряжения (В): Да
• Уставки рабочего тока расцепителя IR в кратности к номинальному току (IR/In): 0,4;0,42;0,43;0,44;0,45;0,47;0,48;0,49;0,5;0,51;0,53;0,54;0,56;0,57;0,58;0,59;0,6;0,62;0,63;0,64;0,65;0,66;0,67;0,68;0,69;0,7;0,72;0,72;0,74;0,75;0,76
• Уставки по времени срабатывания расцепителя при токе 6IR (с): 0,5;1;2;4;8;12;16;20;24;30
• Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR): 1,5;2;2,5;3;4;5;6;8;10;OFF
• Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с): 0,05;0,1;0,2;0,3;0,4
• Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (I2t вкл.) (с): 0,1;0,2;0,3;0,4
• Уставки по току мгновенного срабатывания расцепителя Ii в кратности к номинальному току (Ii/In): 2;3;4;6;8;10;12;15;OFF
• Уставки по току срабатывания расцепителя при однофазном коротком замыкании Ig в кратности к номинальному току (Ig/In): 0,1;0,2;0,3;0,4;0,5;0,6;0,7;0,8;1
• Уставки по току срабатывания расцепителя при однофазном коротком замыкании Ig (А): 0,1;0,2;0,3;0,4;0,5;0,6;0,7;0,8;1
• Уставки по времени срабатывания расцепителя при однофазном коротком замыкании tg (I2t вкл.) (с): 0,1;0,2;0,3;0,4
• Уставки по времени срабатывания расцепителя при однофазном коротком замыкании tg (I2t выкл.) (с): 0,05;0,1;0,2;0,3;0,4

• Способ крепления (монтажа): болтовое соединение
• Присоединение внешних проводников: заднее
• Макс. сечение присоединяемых проводов (мм²): 4х150
• Возможность самостоятельного подключения дополнительных устройств: да
• Способ установки: выдвижной
• Макс. сечение присоединяемых медных шин (мм): 5х40
• Вид присоединяемых проводников: шина/провод
• Тип подключения: болтовое соединение

• Степень защиты (IP): IP00
• Климатическое исполнение и категория размещения: У3
• Диапазон рабочих температур (˚С): от -25°С до +40°С

• Стандарт российский (ГОСТ, ТУ): ТУ 27.12.31-001-14674084-2020
• Дополнительное оборудование: Нет
• Наличие вспомогательных контактов сигнализации: да
• Сигнализация положения выключателя в корзине: нет
• Наличие минимального расцепителя: нет
• Конденсаторный источник питания: нет
• Замок внутренней установки: да
• Защитные шторки: да
• Второй независимый расцепитель: Нет
• Контакт готовности к включению: нет

Дополнительные характеристики

Единица измерения          1 шт

Упаковочная норма           1 шт

Код ТН ВЭД          8536209007

Объем, м.куб:

1 шт            0,3393

Габариты упаковки (содержит 1 шт):

Ширина (мм)          780

Высота (мм)          580

Глубина (мм)          750

Штрих-код EAN13:

1 шт            4600572502153
