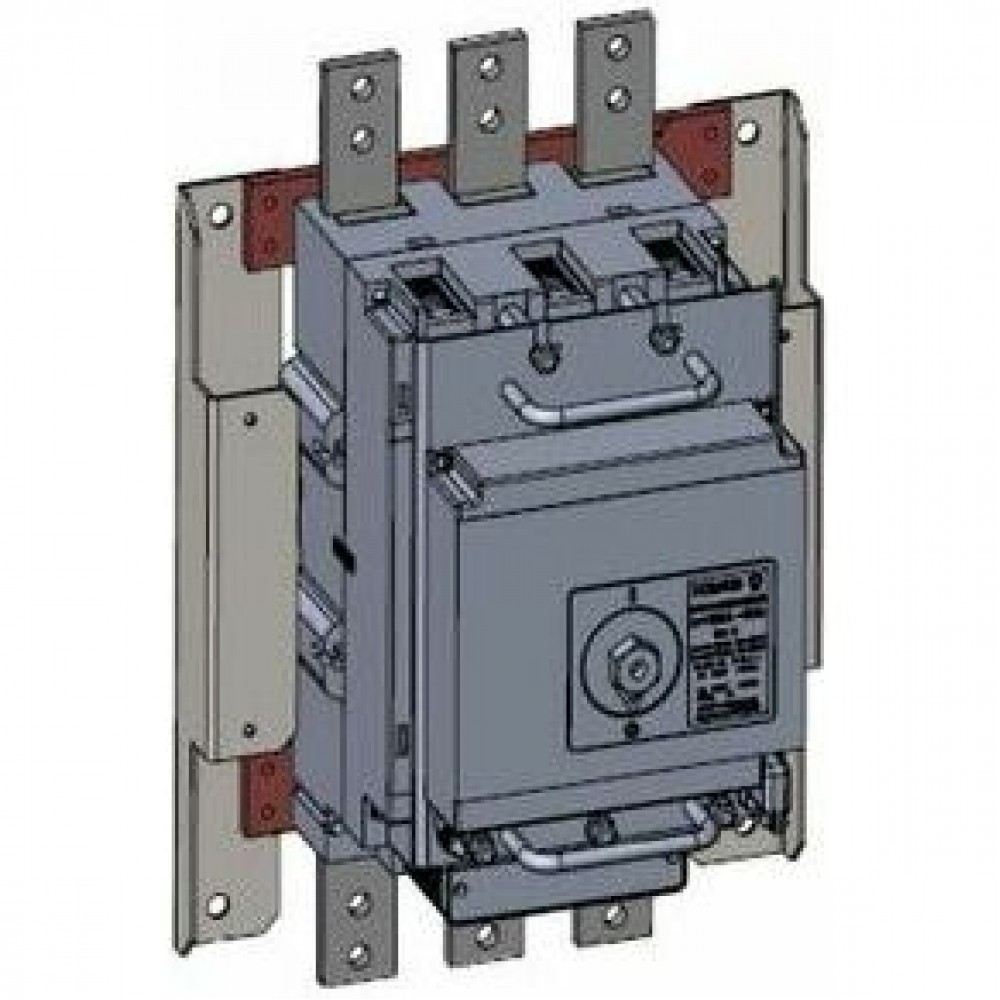

Блок замены автоматического выключателя-АВМ4С-ВА55-41-331830-400А-690AC-НР230AC/220DC-ПЭ230AC

Помощь эксперта

Оставьте телефон и специалист перезвонит

Артикул: 290950

Все товары КЭАЗ

Блок замены автоматического выключателя-АВМ4С-ВА55-41-331830-400А-690AC-НР230AC/220DC-ПЭ230AC

Товар в наличии

Цена по запросу

Оптовая цена?

Гарантия лучшей цены

Получите персональную цену на данный товар

Мною прочитаны и я даю согласие с документом Политика обработки ПДн

Описание товара

Ретрофит на базе выключателя ВА55-41-331830-400А-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3.

Основные характеристики

Классификация

Категория ETIM: Силовой автоматический выключатель (EC000228)
Тип изделия: Выключатель автоматический
Ретрофит для замены выключателей: АВМ4С

Габариты и материалы

Габариты изделия: Ширина (мм): 250
Габариты изделия: Высота (мм): 525
Габариты изделия: Глубина (мм): 281

Электротехнические характеристики

Количество полюсов: 3
Номинальный ток In (А): 400
Частота тока (Гц): 50/60
Род тока: AC
Номинальное рабочее напряжение переменного тока Ue (В): 690
Предельная коммутационная способность переменного тока Icu (кА): 33,5
Номинальное рабочее напряжение переменного тока Ue (В)₂: 400
Предельная коммутационная способность переменного тока Icu (кА)₂: 55
Вспомогательные (свободные) контакты: 3з+3р
Наличие привода: электромагнитный 230AC
Наличие независимого расцепителя: да
Регулировка максимальных расцепителей тока: да
Вид расцепителей: электронный
Количество вспомогательных размыкающих контактов: 3
Количество вспомогательных замыкающих контактов: 3
Номинальное напряжение изоляции Ui (В): 690
Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 100
Предельный ток селективности Is (кА): 20
Тип расцепителя: электронный
Номинальный продолжительный ток Iu (А): 400
Предельная коммутационная способность переменного тока Icu при 690AC (кА): 33,5
Предельная коммутационная способность переменного тока Icu при 400АС (кА): 55
Независимый расцепитель (В): 230AC/220DC
Уставки рабочего тока расцепителя IR в кратности к номинальному току (IR/In): 0,36;0,4;0,45;0,5;0,56;0,63;0,7;0,8;0,9;1
Уставки по времени срабатывания расцепителя при токе 6IR (с): 2;4;8;16;OFF
Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR): 1,5;2;3;4;5;6;7;8;9;10
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с): 0,1;0,15;0,2;0,25;0,3;0,35;0,4;Мгн.
Уставки по току срабатывания расцепителя при однофазном коротком замыкании Ig в кратности к рабочему току (Ig/Ir): 0,4;0,6;0,8;1;OFF
Уставки по времени срабатывания расцепителя при токе 6IR с обратно кубической зависимостью (с): 2;4;8;12;OFF

Монтажные характеристики

Способ крепления (монтажа): винт
Присоединение внешних проводников: переднее
Возможность самостоятельного подключения дополнительных устройств: нет
Способ установки: стационарный с креплением на панели
Макс. сечение присоединяемых медных шин (мм): 2(60х12)
Вид присоединяемых проводников: шина/провод

Эксплуатационные характеристики

Степень защиты (IP): IP00
Климатическое исполнение и категория размещения: У3
Диапазон рабочих температур (˚С): от -50°С до +55°С

Дополнительные особенности

Стандарт российский (ГОСТ, ТУ): ТУ 27.12.31-001-14674084-2020
Дополнительное оборудование: Нет
Дополнительный расцепитель: НР230AC/220DC
Наличие вспомогательных контактов сигнализации: да

Дополнительные характеристики

Единица измерения 1 шт

Упаковочная норма 1 шт

Вес, кг:

1 шт 30

Объем, м.куб:

1 шт 0,3393

Габариты упаковки (содержит 1 шт):

Ширина (мм) 780

Высота (мм) 580

Глубина (мм) 750

Штрих-код EAN13:

1 шт 4600572473484

Габариты и материалы

Габариты изделия Высота (мм): 525
Габариты изделия Глубина (мм): 281

Габариты изделия Ширина (мм): 250

Дополнительные особенности

Дополнительное оборудование: Нет
Дополнительный расцепитель: НР230AC/220DC

Наличие вспомогательных контактов сигнализации: да
Стандарт российский (ГОСТ, ТУ): ТУ 27.12.31-001-14674084-2020

Классификация

Категория ETIM: Силовой автоматический выключатель (EC000228)
Ретрофит для замены выключателей: АВМ4С

Тип изделия: Выключатель автоматический
Тип приёмки: ОТК

Монтажные характеристики

Вид присоединяемых проводников: шина/провод
Возможность самостоятельного подключения дополнительных устройств: нет
Макс. сечение присоединяемых медных шин (мм): 2(60х12)

Присоединение внешних проводников: переднее
Способ крепления (монтажа): винт
Способ установки: стационарный с креплением на панели

Характеристики ETIM

Категория ETIM: Силовой автоматический выключатель

Эксплуатационные характеристики

Вибро-сейсмо стойкость: 9
Диапазон рабочих температур (˚С): от -50°С до +55°С
Категория применения по селективности: селективный

Климатическое исполнение и категория размещения: У3
Степень защиты (IP): IP00

Электротехнические характеристики

Вид расцепителей: электронный
Вспомогательные (свободные) контакты: 3з+3р
Количество вспомогательных замыкающих контактов: 3
Количество вспомогательных размыкающих контактов: 3
Количество полюсов: 3
Наличие независимого расцепителя: да
Наличие привода: электромагнитный 230AC
Независимый расцепитель (В): 230AC/220DC
Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 100
Номинальное напряжение изоляции Ui (В): 690
Номинальное рабочее напряжение переменного тока Ue (В): 690
Номинальное рабочее напряжение переменного тока Ue (В)2: 400
Номинальный продолжительный ток Iu (А): 400
Номинальный ток In (А): 400
Предельная коммутационная способность переменного тока Icu (кА): 33,5

Предельная коммутационная способность переменного тока Icu (кА)2: 55
Предельная коммутационная способность переменного тока Icu при 400АС (кА): 55
Предельная коммутационная способность переменного тока Icu при 690AC (кА): 33,5
Предельный ток селективности Is (кА): 20
Регулировка максимальных расцепителей тока: да
Род тока: AC
Тип расцепителя: электронный
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с): 0,1;0,15;0,2;0,25;0,3;0,35;0,4;Мгн.
Уставки по времени срабатывания расцепителя при токе 6IR (с): 2;4;8;16;OFF
Уставки по времени срабатывания расцепителя при токе 6IR с обратно кубической зависимостью (с): 2;4;8;12;OFF
Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR): 1,5;2;3;4;5;6;7;8;9;10
Уставки по току срабатывания расцепителя при однофазном коротком замыкании Ig в кратности к рабочему току (Ig/Ir): 0,4;0,6;0,8;1;OFF
Уставки рабочего тока расцепителя IR в кратности к номинальному току (IR/In): 0,36;0,4;0,45;0,5;0,56;0,63;0,7;0,8;0,9;1
Частота тока (Гц): 50/60
