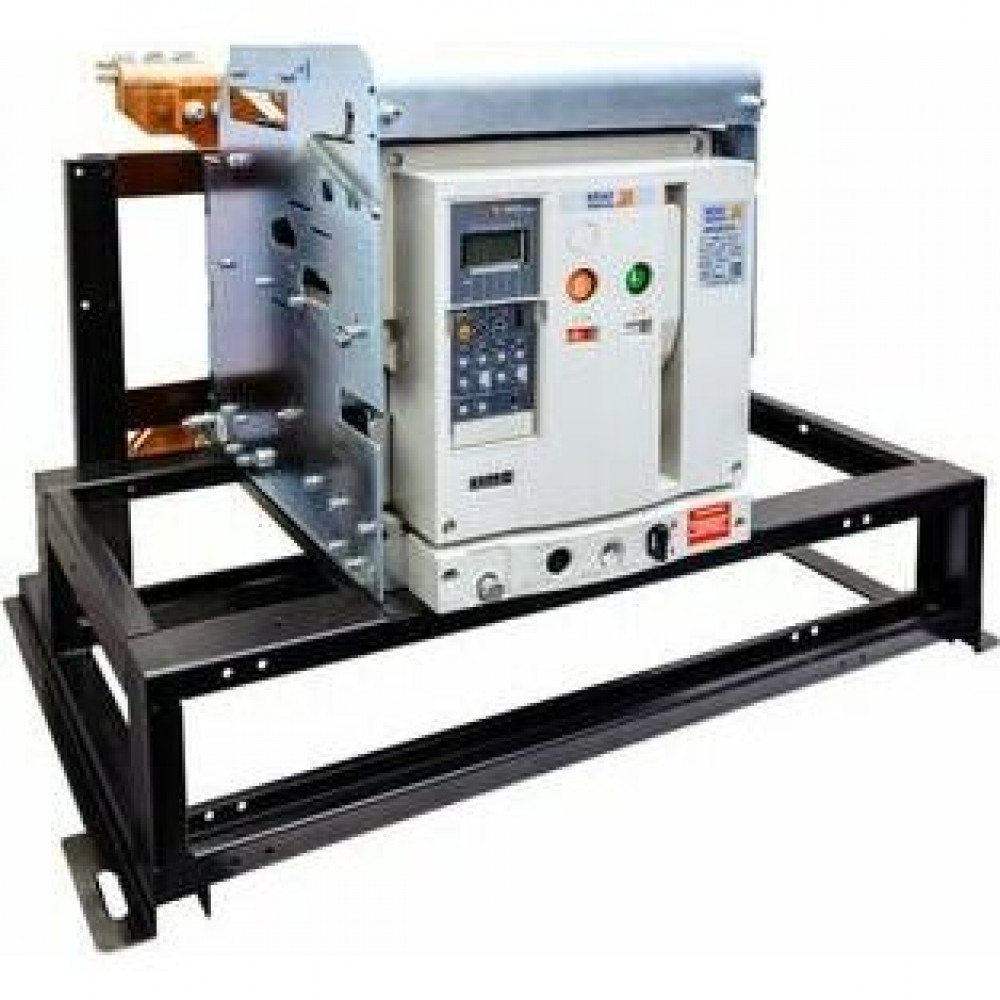

Блок замены автоматического выключателя-АВМ20СВ/НВ-OptiMat A-1600-S2-3P-85-D-MR8.1-B-C2200-M2-P03-S1-06

Габариты и материалы

Габариты изделия Высота (мм)

432

Габариты изделия Глубина (мм)

435

Габариты изделия Ширина (мм)

353

Типоразмер

S2-Второй габаритный размер

Дополнительные особенности

Блокировка кнопок ВКЛ/ОТКЛ навесным замком

нет

Возможность установки индикатора отключения

да

Второй независимый расцепитель

Нет

Дополнительное оборудование

Нет

Дополнительный расцепитель

Нет

Замок внутренней установки

да

Защитные шторки

да

Конденсаторный источник питания

нет

Контакт готовности к включению

да

Моторный привод встроенный

да

Наличие вспомогательных контактов сигнализации

да

Наличие минимального расцепителя

нет

Сигнализация положения выключателя в корзине

нет

Стандарт российский (ГОСТ, ТУ)

ТУ 27.12.31-001-14674084-2020

Классификация

Ретрофит для замены выключателей

1

Тип изделия

Выключатель автоматический

Тип приёмки

ОТК

Монтажные характеристики

Вид присоединяемых проводников

шина

Возможность самостоятельного подключения дополнительных устройств

да

Макс. сечение присоединяемых медных шин (мм)

5х100

Подходит для монтажа на DIN-рейку

нет

Присоединение внешних проводников

заднее

Способ крепления (монтажа)

болтовое соединение

Способ установки

выдвижной

Тип подключения

болтовое соединение

Характеристики ETIM

Категория ETIM

Силовой автоматический выключатель

Эксплуатационные характеристики

Вибро-сейсмо стойкость

9

Диапазон рабочих температур (˚С)

от -25°С до +40°С

Категория применения по селективности

селективный

Климатическое исполнение и категория размещения

У3

Комплексная защита от замыканий на землю

нет

Рабочая высота, (м)

2 000

Размер упаковочного ярлыка (для печати)

100х60

Размер упаковочного ярлыка (для печати)(Не исп)

100х60

Степень защиты (IP)

IP20

Электротехнические характеристики

Вид расцепителей

электронный

Время номинально кратковременно выдерживаемого тока tcw (с)

1

Вспомогательные (свободные) контакты

6з+6р

Катушка включения (В)

230 В АС/220 В DC

Количество вспомогательных замыкающих контактов

6

Количество вспомогательных размыкающих контактов

6

Количество полюсов

3

Механический счётчик циклов

да

Наличие независимого расцепителя

да

Наличие привода

Да

Независимый расцепитель (В)

230AC/220DC

Номинальная рабочая наибольшая отключающая способность Ics (% Icu)

100

Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА)

85

Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 690AC (кА)

65

Номинальное импульсное напряжение Uimp (кВ)

12

Номинальное напряжение изоляции Ui (В)

1 000

Номинальное напряжение питания цепи управления Us (В)

230AC/DC

Номинальное рабочее напряжение переменного тока Ue (В)

400

Номинальное рабочее напряжение переменного тока Ue (В)2

690

Номинальный кратковременно выдерживаемый ток Icw (А)

50

Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА)

50

Номинальный продолжительный ток Iu (А)

1 600

Номинальный ток In (А)

1 600

Предельная коммутационная способность переменного тока Icu (кА)

85

Предельная коммутационная способность переменного тока Icu при 400АС (кА)

85

Предельная коммутационная способность переменного тока Icu при 690AC (кА)

65

Расцепитель минимального напряжения (В)

Нет

Род тока

AC

С расцеплением под напряжением

да

Тип расцепителя

MR8.1

Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (I2t вкл.) (с)

0,1;0,2;0,3;0,4

Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с)

0,05;0,1;0,2;0,3;0,4

Уставки по времени срабатывания расцепителя при однофазном коротком замыкании tg (I2t вкл.) (с)

0,1;0,2;0,3;0,4

Уставки по времени срабатывания расцепителя при однофазном коротком замыкании tg (I2t выкл.) (с)

0,05;0,1;0,2;0,3;0,4

Уставки по времени срабатывания расцепителя при токе 6IR (с)

0,5;1;2;4;8;12;16;20;24;30

Уставки по току мгновенного срабатывания расцепителя Ii в кратности к номинальному току (Ii/In)

2;3;4;6;8;10;12;15;OFF

Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR)

1,5;2;2,5;3;4;5;6;8;10;OFF

Уставки по току срабатывания расцепителя при однофазном коротком замыкании Ig в кратности к номинальному току (Ig/In)

0,1;0,2;0,3;0,4;0,5;0,6;0,7;0,8;1;OFF

Уставки рабочего тока расцепителя IR в кратности к номинальному току (IR/In)

0,8;0,83;0,85;0,88;0,9;0,93;0,95;0,98;1;OFF

Частота тока (Гц)

50
