Блок замены автоматического выключателя-АВМ20СВ/НВ-OptiMat A-1600-S2-3P-85-D-MR7.0-B-C2200-M2-P01-S1-03

Товар в наличии

Цена по запросу

Оптовая цена?

Гарантия лучшей цены

Получите персональную цену на данный товар

Мною прочитаны и я даю согласие с документом Политика обработки ПДн

Описание товара

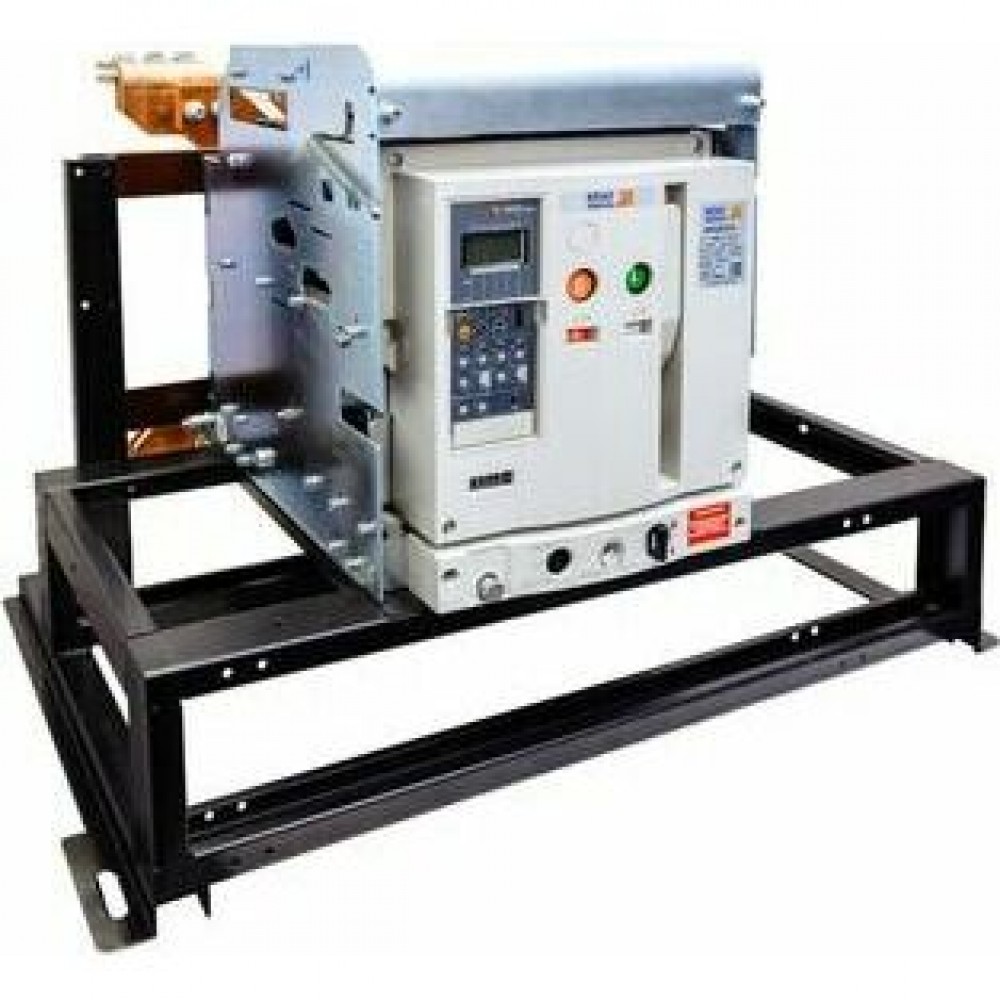

Ретрофит на базе выключателя OptiMat A-1600-S2-3P-85-D-MR7.0-B-C2200-M2-P00-S1-03.

Основные характеристики

Классификация

Категория ETIM: Силовой автоматический выключатель (EC000228)
Тип изделия: Выключатель автоматический
Ретрофит для замены выключателей: АВМ20СВ/НВ

Габариты и материалы

Типоразмер: S2-Второй габаритный размер

Электротехнические характеристики

Количество полюсов: 3
Номинальный ток In (А): 1 600
Частота тока (Гц): 50/60
Род тока: AC
Номинальное рабочее напряжение переменного тока Ue (В): 400
Предельная коммутационная способность переменного тока Icu (кА): 85
Номинальное рабочее напряжение переменного тока Ue (В)₂: 690
Вспомогательные (свободные) контакты: 6з+6р
Наличие привода: 220V AC/DC
Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА): 50
Регулировка максимальных расцепителей тока: да
Вид расцепителей: электронный
Количество вспомогательных размыкающих контактов: 6
Количество вспомогательных замыкающих контактов: 6
Номинальное напряжение изоляции Ui (В): 1 000
Номинальное импульсное напряжение Uimp (кВ): 12
Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 100
Тип расцепителя: MR7.0
Номинальный продолжительный ток Iu (А): 1 600
Номинальное напряжение питания цепи управления Us (В): 230AC/DC
Предельная коммутационная способность переменного тока Icu при 690AC (кА): 65
Предельная коммутационная способность переменного тока Icu при 400АС (кА): 85
Номинальный кратковременно выдерживаемый ток Icw (А): 50
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА): 85
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 690AC (кА): 65
Механический счётчик циклов: да
Катушка включения (В): 230 В АС/220 В DC
Независимый расцепитель (В): 230 В АС/220 В DC
Расцепитель минимального напряжения (В): Нет
Уставки рабочего тока расцепителя IR в кратности к номинальному току (IR/In): 0,4;0,42;0,43;0,44;0,45;0,47;0,48;0,49;0,5;0,51;0,53;0,54;0,56;0,57;0,58;0,59;0,6;0,62;0,63;0,64;0,65;0,66;0,67;0,68;0,69;0,7;0,72;0,72;0,74;0,75;0,76
Уставки по времени срабатывания расцепителя при токе 6IR (с): 0,5;1;2;4;8;12;16;20;24;30
Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR): 1,5;2;2,5;3;4;5;6;8;10;OFF
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с): 0,05;0,1;0,2;0,3;0,4
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (I2t вкл.) (с): 0,1;0,2;0,3;0,4
Уставки по току мгновенного срабатывания расцепителя Ii в кратности к номинальному току (Ii/In): 2;3;4;6;8;10;12;15;OFF
Уставки по току срабатывания расцепителя при однофазном коротком замыкании Ig в кратности к номинальному току (Ig/In): 0,1;0,2;0,3;0,4;0,5;0,6;0,7;0,8;1
Уставки по току срабатывания расцепителя при однофазном коротком замыкании Ig (А): 0,1;0,2;0,3;0,4;0,5;0,6;0,7;0,8;1
Уставки по времени срабатывания расцепителя при однофазном коротком замыкании tg (с): 0,05;0,1;0,2;0,3;0,4
Уставки по времени срабатывания расцепителя при однофазном коротком замыкании tg (I2t вкл.) (с): 0,1;0,2;0,3;0,4

Монтажные характеристики

Способ крепления (монтажа): болтовое соединение
Присоединение внешних проводников: заднее
Возможность самостоятельного подключения дополнительных устройств: да
Способ установки: выдвижной
Макс. сечение присоединяемых медных шин (мм): 10х120
Вид присоединяемых проводников: шина
Тип подключения: болтовое соединение

Эксплуатационные характеристики

Степень защиты (IP): IP00
Климатическое исполнение и категория размещения: У3

Дополнительные особенности

Стандарт российский (ГОСТ, ТУ): ТУ 27.12.31-001-14674084-2020
Дополнительный расцепитель: Нет
Сигнализация положения выключателя в корзине: нет
Наличие минимального расцепителя: нет
Конденсаторный источник питания: нет
Замок внутренней установки: нет
Защитные шторки: да
Второй независимый расцепитель: Нет
Контакт готовности к включению: нет

Габариты и материалы

Типоразмер: S2-Второй габаритный размер

Дополнительные особенности

Второй независимый расцепитель: Нет
Дополнительный расцепитель: Нет
Замок внутренней установки: нет
Защитные шторки: да
Конденсаторный источник питания: нет

Контакт готовности к включению: нет
Наличие минимального расцепителя: нет
Сигнализация положения выключателя в корзине: нет
Стандарт российский (ГОСТ, ТУ): ТУ 27.12.31-001-14674084-2020

Классификация

Категория ETIM: Силовой автоматический выключатель (EC000228)
Ретрофит для замены выключателей: АВМ20СВ/НВ

Тип изделия: Выключатель автоматический
Тип приёмки: ОТК

Монтажные характеристики

Вид присоединяемых проводников: шина
Возможность самостоятельного подключения дополнительных устройств: да
Макс. сечение присоединяемых медных шин (мм): 10х120
Присоединение внешних проводников: заднее

Способ крепления (монтажа): болтовое соединение
Способ установки: выдвижной
Тип подключения: болтовое соединение

Характеристики ETIM

Категория ETIM: Силовой автоматический выключатель

Эксплуатационные характеристики

Вибро-сейсмо стойкость: 9
Категория применения по селективности: селективный

Климатическое исполнение и категория размещения: У3
Степень защиты (IP): IP00

Электротехнические характеристики

Вид расцепителей: электронный
Вспомогательные (свободные) контакты: 6з+6р
Катушка включения (В): 230 В АС/220 В DC
Количество вспомогательных замыкающих контактов: 6
Количество вспомогательных размыкающих контактов: 6
Количество полюсов: 3
Механический счётчик циклов: да
Наличие привода: 220V AC/DC
Независимый расцепитель (В): 230 В АС/220 В DC
Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 100
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА): 85
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 690AC (кА): 65
Номинальное импульсное напряжение Uimp (кВ): 12
Номинальное напряжение изоляции Ui (В): 1 000
Номинальное напряжение питания цепи управления Us (В): 230AC/DC
Номинальное рабочее напряжение переменного тока Ue (В): 400
Номинальное рабочее напряжение переменного тока Ue (В)2: 690
Номинальный кратковременно выдерживаемый ток Icw (А): 50
Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА): 50
Номинальный продолжительный ток Iu (А): 1 600

Номинальный ток In (А): 1 600
Предельная коммутационная способность переменного тока Icu (кА): 85
Предельная коммутационная способность переменного тока Icu при 400АС (кА): 85
Предельная коммутационная способность переменного тока Icu при 690AC (кА): 65
Расцепитель минимального напряжения (В): Нет
Регулировка максимальных расцепителей тока: да
Род тока: AC
Тип расцепителя: MR7.0
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (I2t вкл.) (с): 0,1;0,2;0,3;0,4
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с): 0,05;0,1;0,2;0,3;0,4
Уставки по времени срабатывания расцепителя при однофазном коротком замыкании tg (I2t вкл.) (с): 0,1;0,2;0,3;0,4
Уставки по времени срабатывания расцепителя при однофазном коротком замыкании tg (с): 0,05;0,1;0,2;0,3;0,4
Уставки по времени срабатывания расцепителя при токе 6IR (с): 0,5;1;2;4;8;12;16;20;24;30
Уставки по току мгновенного срабатывания расцепителя Ii в кратности к номинальному току (Ii/In): 2;3;4;6;8;10;12;15;OFF
Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR): 1,5;2;2,5;3;4;5;6;8;10;OFF
Уставки по току срабатывания расцепителя при однофазном коротком замыкании Ig (А): 0,1;0,2;0,3;0,4;0,5;0,6;0,7;0,8;1
Уставки по току срабатывания расцепителя при однофазном коротком замыкании Ig в кратности к номинальному току (Ig/In): 0,1;0,2;0,3;0,4;0,5;0,6;0,7;0,8;1
Уставки рабочего тока расцепителя IR в кратности к номинальному току (IR/In): 0,4;0,42;0,43;0,44;0,45;0,47;0,48;0,49;0,5;0,51;0,53;0,54;0,56;0,57;0,58;0,59;0,6;0,62;0,63;0,64;0,65;0,66;0,67;0,68;0,69;0,7;0,72;0,72;0,74;0,75;0,76
Частота тока (Гц): 50/60
