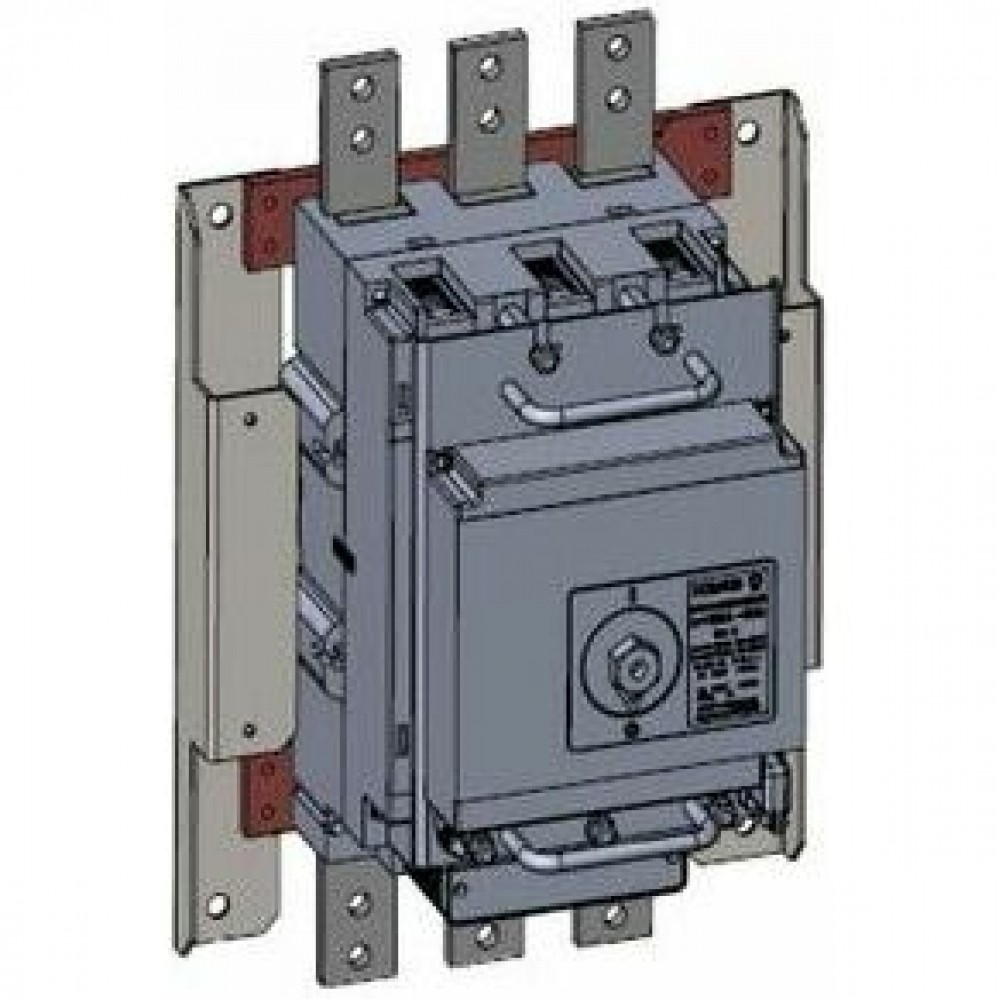

Блок замены автоматического выключателя-АВМ20-ВА56-43-300010-2000А-690AC

Дополнительные особенности

Второй независимый расцепитель

Нет

Дополнительное оборудование

Нет

Дополнительный расцепитель

Нет

Замок внутренней установки

нет

Защитные шторки

нет

Сигнализация положения выключателя в корзине

нет

Стандарт российский (ГОСТ, ТУ)

ТУ 27.12.31-001-14674084-2020

Классификация

Категория ETIM

Выключатель/переключатель нагрузки (EC001105)

Ретрофит для замены выключателей

АВМ20

Тип изделия

Выключатель автоматический

Тип приёмки

ОТК

Монтажные характеристики

Вид присоединяемых проводников

шина

Возможность самостоятельного подключения дополнительных устройств

нет

Присоединение внешних проводников

переднее

Способ установки

стационарный

Характеристики ETIM

Категория ETIM

Выключатель/переключатель нагрузки

Эксплуатационные характеристики

Вибро-сейсмо стойкость

9

Диапазон рабочих температур (˚С)

от -10°С до +45°С

Климатическое исполнение и категория размещения

У3

Степень защиты (IP)

IP00

Электротехнические характеристики

Количество полюсов

3

Механический счётчик циклов

нет

Наличие привода

ручной

Независимый расцепитель (В)

230AC/220DC

Номинальная рабочая наибольшая отключающая способность Ics (% Icu)

100

Номинальное напряжение изоляции Ui (В)

690

Номинальный продолжительный ток Iu (А)

2 000

Номинальный ток In (А)

2 000

Предельная коммутационная способность переменного тока Icu (кА)

33,5

Предельная коммутационная способность переменного тока Icu при 400АС (кА)

63

Предельная коммутационная способность переменного тока Icu при 690AC (кА)

33,5

Расцепитель минимального напряжения (В)

Нет

Регулировка максимальных расцепителей тока

нет

Род тока

AC

Частота тока (Гц)

50/60
