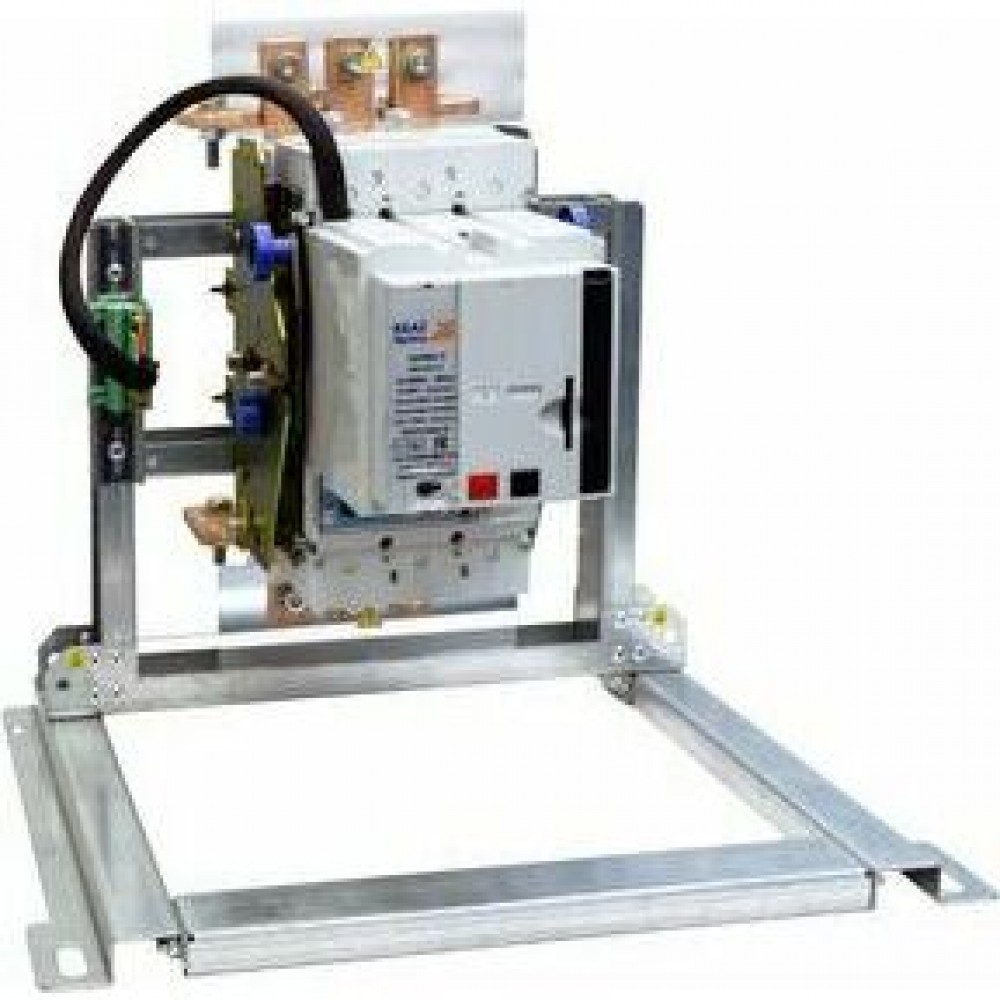

Блок замены автоматического выключателя-АВМ10СВ/НВ-OptiMat D630N-MR2-ВИ-ВК-НР110DC/230AC-ПД230AC-ВВЦ-РВЦ

Габариты и материалы

Габариты изделия Высота (мм)

493

Габариты изделия Глубина (мм)

623

Габариты изделия Ширина (мм)

417

Дополнительные особенности

Возможность установки индикатора отключения

да

Моторный привод встроенный

нет

Стандарт российский (ГОСТ, ТУ)

ГОСТ Р 50030.2-2010, ТУ3422-062-05758109-2015

Тип элемента управления

рычажковый (перекидной рычаг)

Классификация

Категория ETIM

Силовой автоматический выключатель (EC000228)

Ретрофит для замены выключателей

АВМ10СВ

Тип изделия

Выключатель автоматический

Тип приёмки

ОТК

Монтажные характеристики

Вид присоединяемых проводников

шина/провод

Возможность самостоятельного подключения дополнительных устройств

да

Макс. сечение присоединяемых медных шин (мм)

2 х (6 х 32)

Макс. сечение присоединяемых проводов (мм²)

120

Подходит для монтажа на DIN-рейку

нет

Присоединение внешних проводников

переднее

Способ крепления (монтажа)

винт

Способ установки

выдвижной

Тип подключения

болтовое соединение

Характеристики ETIM

Категория ETIM

Силовой автоматический выключатель

Эксплуатационные характеристики

Вибро-сейсмо стойкость

9

Диапазон рабочих температур (˚С)

от -40°С до +70°С

Категория применения

B

Категория применения по селективности

селективный

Климатическое исполнение и категория размещения

У3

Комплексная защита от замыканий на землю

да

Рабочая высота, (м)

2 000

Электротехнические характеристики

Вид расцепителей

электронный

Время номинально кратковременно выдерживаемого тока tcw (с)

0,5

Вспомогательные (свободные) контакты

Да

Диапазон краткосрочной задержки расцепителя короткого замыкания (с)

0-0,4

Диапазон регулировки теплового расцепителя (А)

0,4-1In

Количество полюсов

3

Контрольная температура (°С)

30

Наличие привода

ПД230AC

Номинальная рабочая наибольшая отключающая способность Ics (% Icu)

100

Номинальное импульсное напряжение Uimp (кВ)

8

Номинальное напряжение изоляции Ui (В)

800

Номинальное рабочее напряжение переменного тока Ue (В)

690

Номинальное рабочее напряжение переменного тока Ue (В)2

400

Номинальный кратковременно выдерживаемый ток Icw (А)

7 500

Номинальный продолжительный ток Iu (А)

630

Номинальный ток In (А)

630

Предельная коммутационная способность переменного тока Icu (кА)

8

Предельная коммутационная способность переменного тока Icu (кА)2

40

Предельная коммутационная способность переменного тока Icu при 400АС (кА)

40

Предельная коммутационная способность переменного тока Icu при 690AC (кА)

8

Рабочий диапазон сетевого напряжения (В)

24-690

Регулировка максимальных расцепителей тока

да

Род тока

AC

С расцеплением под напряжением

да

Тип расцепителя

MR2.0

Уставка расцепителей токов короткого замыкания

1,5-10In

Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с)

Мгн.

Уставки по току мгновенного срабатывания расцепителя Ii (А)

7000

Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR)

1,5;2;3;4;5;6;7;8;9;10

Уставки рабочего тока расцепителя IR (А)

250;270;290;310;330350;370;390;410;430;450;470;490;510;530;550;570;590;610;630

Частота тока (Гц)

50
