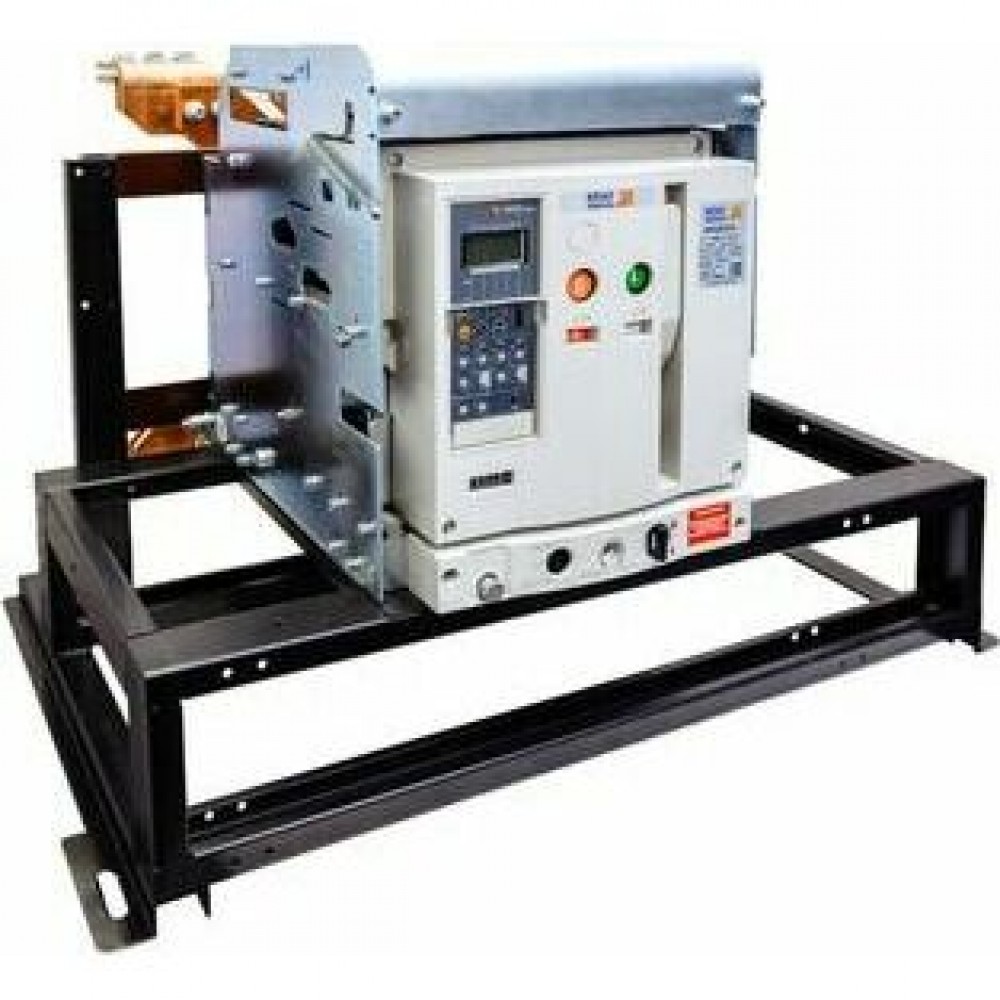

Блок замены автоматического выключателя-АВМ10СВ/НВ-OptiMat A-800-S2-3P-85-D-MR8.0-B-C2200-M2-P03-S1-06

Габариты и материалы

Габариты изделия Высота (мм)

582

Габариты изделия Глубина (мм)

565,5

Габариты изделия Ширина (мм)

535

Типоразмер

S2-Второй габаритный размер

Дополнительные особенности

Возможность установки индикатора отключения

да

Второй независимый расцепитель

Нет

Дополнительное оборудование

Нет

Дополнительный расцепитель

Нет

Замок внутренней установки

да

Защитные шторки

да

Конденсаторный источник питания

нет

Контакт готовности к включению

да

Моторный привод встроенный

да

Наличие вспомогательных контактов сигнализации

да

Наличие минимального расцепителя

нет

Сигнализация положения выключателя в корзине

нет

Стандарт российский (ГОСТ, ТУ)

ТУ 27.12.31-001-14674084-2020

Классификация

Ретрофит для замены выключателей

АВМ10СВ/НВ

Тип изделия

Выключатель автоматический

Тип приёмки

ОТК

Монтажные характеристики

Вид присоединяемых проводников

шина

Возможность самостоятельного подключения дополнительных устройств

да

Макс. сечение присоединяемых медных шин (мм)

8х60

Присоединение внешних проводников

заднее

Способ крепления (монтажа)

болтовое соединение

Способ установки

выдвижной

Тип подключения

болтовое соединение

Характеристики ETIM

Категория ETIM

Силовой автоматический выключатель

Эксплуатационные характеристики

Вибро-сейсмо стойкость

9

Диапазон рабочих температур (˚С)

от -25°С до +40°С

Категория применения по селективности

селективный

Климатическое исполнение и категория размещения

У3

Рабочая высота, (м)

2 000

Степень защиты (IP)

IP00

Электротехнические характеристики

Вид расцепителей

электронный

Время номинально кратковременно выдерживаемого тока tcw (с)

51

Вспомогательные (свободные) контакты

6з+6р

Катушка включения (В)

230 В АС/220 В DC

Количество вспомогательных замыкающих контактов

3

Количество вспомогательных размыкающих контактов

3

Количество полюсов

3

Механический счётчик циклов

да

Наличие независимого расцепителя

да

Наличие привода

ПД2 220V

Независимый расцепитель (В)

230 В АС/220 В DC

Номинальная рабочая наибольшая отключающая способность Ics (% Icu)

100

Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА)

85

Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 690AC (кА)

65

Номинальное импульсное напряжение Uimp (кВ)

12

Номинальное напряжение изоляции Ui (В)

1 000

Номинальное напряжение питания цепи управления Us (В)

230AC/DC

Номинальное рабочее напряжение переменного тока Ue (В)

400

Номинальное рабочее напряжение переменного тока Ue (В)2

690

Номинальный кратковременно выдерживаемый ток Icw (А)

50

Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА)

50

Номинальный продолжительный ток Iu (А)

800

Номинальный ток In (А)

800

Предельная коммутационная способность переменного тока Icu (кА)

85

Предельная коммутационная способность переменного тока Icu при 400АС (кА)

85

Предельная коммутационная способность переменного тока Icu при 690AC (кА)

65

Расцепитель минимального напряжения (В)

Нет

Регулировка максимальных расцепителей тока

да

Род тока

AC

Тип расцепителя

MR8.0

Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (I2t вкл.) (с)

0,1;0,2;0,3;0,4

Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с)

0,1;0,2;0,3;0,4;OFF

Уставки по времени срабатывания расцепителя при однофазном коротком замыкании tg (I2t вкл.) (с)

0,1;0,2;0,3;0,4

Уставки по времени срабатывания расцепителя при однофазном коротком замыкании tg (I2t выкл.) (с)

0,1;0,2;0,3;0,4;OFF

Уставки по времени срабатывания расцепителя при токе 6IR (с)

1;2;4;8;12;16;20;24;30

Уставки по току мгновенного срабатывания расцепителя Ii в кратности к номинальному току (Ii/In)

2;3;4;6;8;10;12;15;OFF

Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR)

1,5;2;2,5;3;4;5;6;8;10

Уставки по току срабатывания расцепителя при однофазном коротком замыкании Ig в кратности к номинальному току (Ig/In)

0,2;0,3;0,4;0,5;0,6;0,7;0,8;0,9;1

Уставки рабочего тока расцепителя IR в кратности к номинальному току (IR/In)

0,4;0,5;0,6;0,7;0,8;0,9;0,95;0,98;1

Частота тока (Гц)

50
