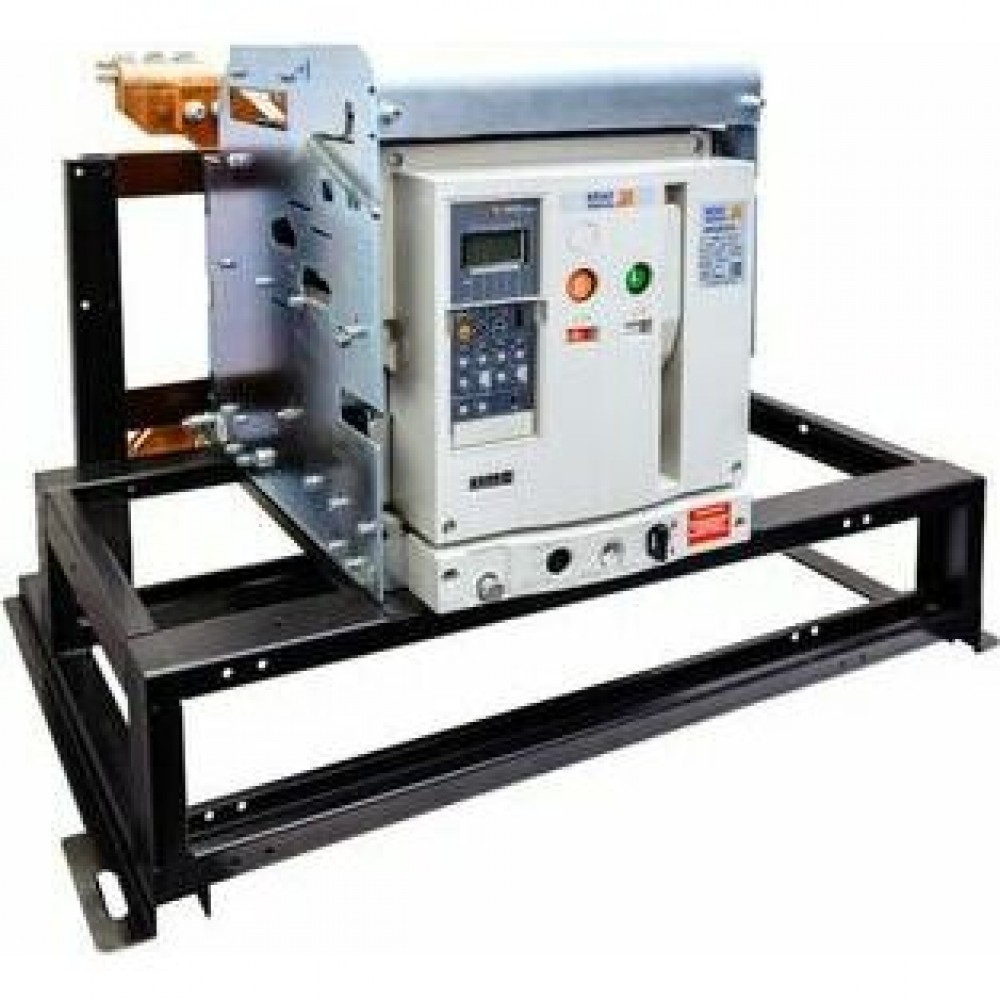

Блок замены автоматического выключателя-АВМ10СВ/НВ-OptiMat A-800-S2-3P-85-D-MR8.0-B-C2200-M2-P01-S1-03

Товар в наличии

Цена по запросу

Оптовая цена?

Гарантия лучшей цены

Получите персональную цену на данный товар

Мною прочитаны и я даю согласие с документом Политика обработки ПДн

Дополнительные характеристики

Единица измерения 1 шт

Упаковочная норма 1 шт

Вес, кг:

1 шт 112

Объем, м.куб:

1 шт 0,3393

Габариты упаковки (содержит 1 шт):

Ширина (мм) 780

Высота (мм) 750

Глубина (мм) 580

Штрих-код EAN13:

1 шт 4600572574570

Габариты и материалы

Габариты изделия Высота (мм): 582
Габариты изделия Глубина (мм): 565,5

Габариты изделия Ширина (мм): 535
Типоразмер: S2-Второй габаритный размер

Дополнительные особенности

Возможность установки индикатора отключения: да
Второй независимый расцепитель: Нет
Дополнительное оборудование: Нет
Дополнительный расцепитель: Нет
Замок внутренней установки: нет
Защитные шторки: да
Конденсаторный источник питания: нет

Контакт готовности к включению: нет
Моторный привод встроенный: да
Наличие вспомогательных контактов сигнализации: да
Наличие минимального расцепителя: нет
Сигнализация положения выключателя в корзине: нет
Стандарт российский (ГОСТ, ТУ): ТУ 27.12.31-001-14674084-2020

Классификация

Категория ETIM: Силовой автоматический выключатель (EC000228)
Ретрофит для замены выключателей: АВМ10СВ/НВ

Тип изделия: Выключатель автоматический
Тип приёмки: ОТК

Монтажные характеристики

Вид присоединяемых проводников: шина
Возможность самостоятельного подключения дополнительных устройств: да
Макс. сечение присоединяемых медных шин (мм): 8х60
Присоединение внешних проводников: заднее

Способ крепления (монтажа): болтовое соединение
Способ установки: выдвижной
Тип подключения: болтовое соединение

Характеристики ETIM

Категория ETIM: Силовой автоматический выключатель

Эксплуатационные характеристики

Вибро-сейсмо стойкость: 9
Диапазон рабочих температур (˚С): от -25°С до +40°С
Категория применения по селективности: селективный

Климатическое исполнение и категория размещения: У3
Рабочая высота, (м): 2 000
Степень защиты (IP): IP00

Электротехнические характеристики

Вид расцепителей: электронный
Время номинально кратковременно выдерживаемого тока tcw (с): 50
Вспомогательные (свободные) контакты: 6з+6р
Катушка включения (В): 230 В АС/220 В DC
Количество вспомогательных замыкающих контактов: 3
Количество вспомогательных размыкающих контактов: 3
Количество полюсов: 3
Механический счётчик циклов: да
Наличие независимого расцепителя: да
Наличие привода: 220V AC/DC
Независимый расцепитель (В): 230 В АС/220 В DC
Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 100
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА): 85
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 690AC (кА): 65
Номинальное импульсное напряжение Uimp (кВ): 12
Номинальное напряжение изоляции Ui (В): 1 000
Номинальное напряжение питания цепи управления Us (В): 230AC/DC
Номинальное рабочее напряжение переменного тока Ue (В): 400
Номинальное рабочее напряжение переменного тока Ue (В)2: 690
Номинальный кратковременно выдерживаемый ток Icw (А): 50

Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА): 50
Номинальный продолжительный ток Iu (А): 800
Номинальный ток In (А): 800
Предельная коммутационная способность переменного тока Icu (кА): 85
Предельная коммутационная способность переменного тока Icu при 400АС (кА): 85
Предельная коммутационная способность переменного тока Icu при 690AC (кА): 65
Расцепитель минимального напряжения (В): Нет
Регулировка максимальных расцепителей тока: да
Род тока: AC
Тип расцепителя: MR8.0
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (I2t вкл.) (с): 0,1;0,2;0,3;0,4
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с): 0,1;0,2;0,3;0,4;OFF
Уставки по времени срабатывания расцепителя при однофазном коротком замыкании tg (I2t вкл.) (с): 0,1;0,2;0,3;0,4
Уставки по времени срабатывания расцепителя при однофазном коротком замыкании tg (I2t выкл.) (с): 0,1;0,2;0,3;0,4;OFF
Уставки по времени срабатывания расцепителя при токе 6IR (с): 1;2;4;8;12;16;20;24;30
Уставки по току мгновенного срабатывания расцепителя Ii в кратности к номинальному току (Ii/In): 2;3;4;6;8;10;12;15;OFF
Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR): 1,5;2;2,5;3;4;5;6;8;10
Уставки по току срабатывания расцепителя при однофазном коротком замыкании Ig в кратности к номинальному току (Ig/In): 0,2;0,3;0,4;0,5;0,6;0,7;0,8;0,9;1
Уставки рабочего тока расцепителя IR в кратности к номинальному току (IR/In): 0,4;0,5;0,6;0,7;0,8;0,9;0,95;0,98;1
Частота тока (Гц): 50
