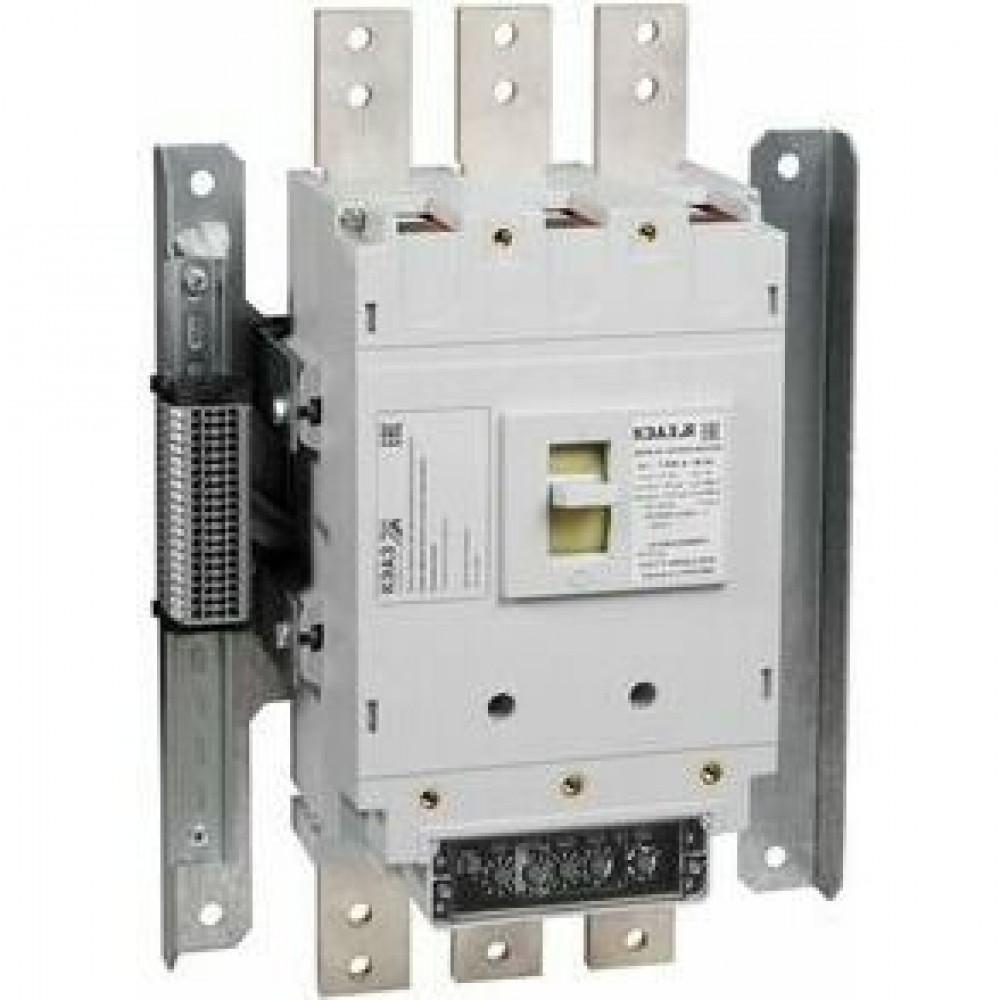

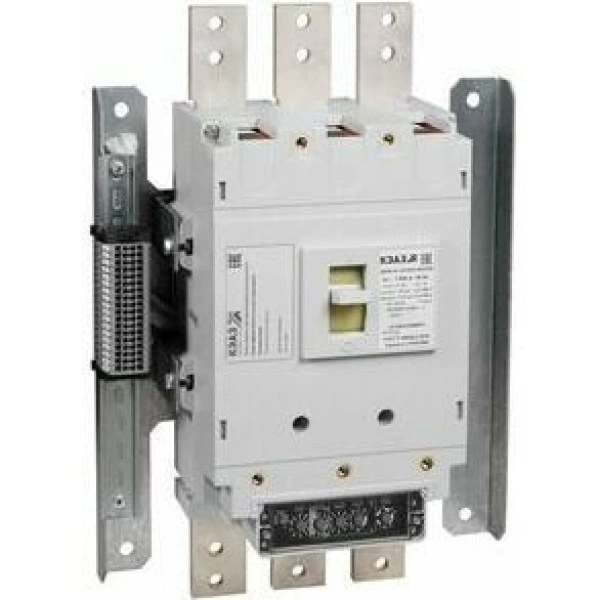

Блок замены автоматического выключателя-АВМ10С-ВА55-41-331830-1000А-690AC-НР230AC/220DC-ПЭ230AC

Габариты и материалы

Габариты изделия Высота (мм)

525

Габариты изделия Глубина (мм)

281

Габариты изделия Ширина (мм)

250

Дополнительные особенности

Дополнительное оборудование

Нет

Дополнительный расцепитель

НР230AC/220DC

Наличие вспомогательных контактов сигнализации

да

Стандарт российский (ГОСТ, ТУ)

ТУ 27.12.31-001-14674084-2020

Классификация

Категория ETIM

Силовой автоматический выключатель (EC000228)

Ретрофит для замены выключателей

АВМ10С

Тип изделия

Выключатель автоматический

Тип приёмки

ОТК

Монтажные характеристики

Вид присоединяемых проводников

шина/провод

Возможность самостоятельного подключения дополнительных устройств

нет

Макс. сечение присоединяемых медных шин (мм)

2(60х12)

Присоединение внешних проводников

переднее

Способ крепления (монтажа)

винт

Способ установки

стационарный с креплением на панели

Характеристики ETIM

Категория ETIM

Силовой автоматический выключатель

Эксплуатационные характеристики

Вибро-сейсмо стойкость

9

Диапазон рабочих температур (˚С)

от -50°С до +55°С

Категория применения по селективности

селективный

Климатическое исполнение и категория размещения

У3

Степень защиты (IP)

IP00

Электротехнические характеристики

Вид расцепителей

электронный

Вспомогательные (свободные) контакты

3з+3р

Количество вспомогательных замыкающих контактов

3

Количество вспомогательных размыкающих контактов

3

Количество полюсов

3

Наличие независимого расцепителя

да

Наличие привода

электромагнитный 230AC

Независимый расцепитель (В)

230AC/220DC

Номинальная рабочая наибольшая отключающая способность Ics (% Icu)

100

Номинальное напряжение изоляции Ui (В)

690

Номинальное рабочее напряжение переменного тока Ue (В)

690

Номинальное рабочее напряжение переменного тока Ue (В)2

400

Номинальный продолжительный ток Iu (А)

1 000

Номинальный ток In (А)

1 000

Предельная коммутационная способность переменного тока Icu (кА)

33,5

Предельная коммутационная способность переменного тока Icu (кА)2

55

Предельная коммутационная способность переменного тока Icu при 400АС (кА)

55

Предельная коммутационная способность переменного тока Icu при 690AC (кА)

33,5

Предельный ток селективности Is (кА)

20

Регулировка максимальных расцепителей тока

да

Род тока

AC

Тип расцепителя

электронный

Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с)

0,1;0,15;0,2;0,25;0,3;0,35;0,4;Мгн.

Уставки по времени срабатывания расцепителя при токе 6IR (с)

2;4;8;16;OFF

Уставки по времени срабатывания расцепителя при токе 6IR с обратно кубической зависимостью (с)

2;4;8;12;OFF

Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR)

1,5;2;3;4;5;6;7;8;9;10

Уставки по току срабатывания расцепителя при однофазном коротком замыкании Ig в кратности к рабочему току (Ig/Ir)

0,4;0,6;0,8;1;OFF

Уставки рабочего тока расцепителя IR в кратности к номинальному току (IR/In)

0,36;0,4;0,45;0,5;0,56;0,63;0,7;0,8;0,9;1

Частота тока (Гц)

50/60
