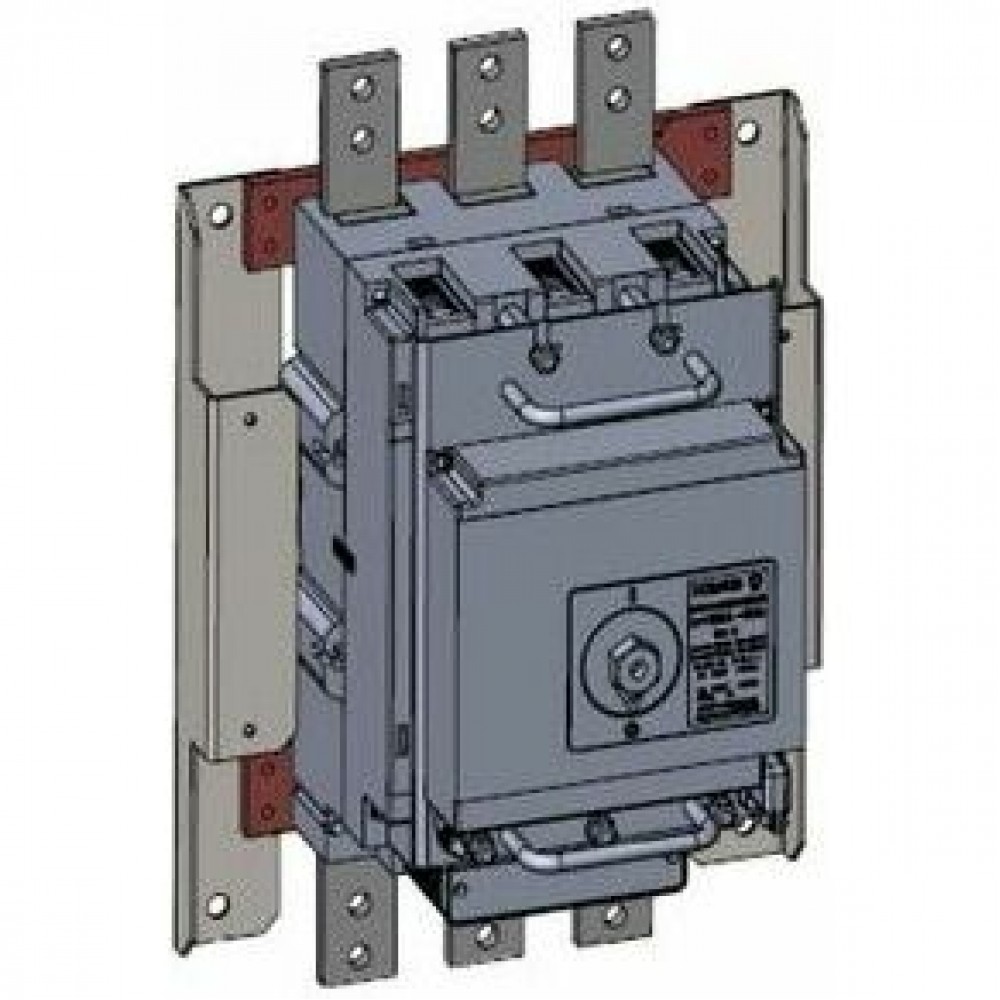

Блок замены автоматического выключателя-АВМ10Н-ВА53-41-334730-1000А-690AC-НР230AC/220DC-ПЭ230AC

Габариты и материалы

Габариты изделия Высота (мм)

523

Габариты изделия Глубина (мм)

281

Габариты изделия Ширина (мм)

250

Дополнительные особенности

Второй независимый расцепитель

Нет

Наличие минимального расцепителя

нет

Стандарт российский (ГОСТ, ТУ)

ТУ 27.12.31-001-14674084-2020

Классификация

Категория ETIM

Силовой автоматический выключатель (EC000228)

Ретрофит для замены выключателей

АВМ10Н

Тип изделия

Выключатель автоматический

Тип приёмки

ОТК

Монтажные характеристики

Вид присоединяемых проводников

шина/провод

Возможность самостоятельного подключения дополнительных устройств

нет

Присоединение внешних проводников

переднее

Способ установки

стационарный с креплением на панели

Характеристики ETIM

Категория ETIM

Силовой автоматический выключатель

Эксплуатационные характеристики

Вибро-сейсмо стойкость

9

Климатическое исполнение и категория размещения

У3

Степень защиты (IP)

IP00

Электротехнические характеристики

Вид расцепителей

электронный

Вспомогательные (свободные) контакты

3з+3р, ВКС

Количество вспомогательных замыкающих контактов

3

Количество вспомогательных размыкающих контактов

3

Количество полюсов

3

Наличие привода

электромагнитный 230AC

Независимый расцепитель (В)

НР230AC/220DC

Номинальная рабочая наибольшая отключающая способность Ics (% Icu)

100

Номинальное импульсное напряжение Uimp (кВ)

6

Номинальное напряжение изоляции Ui (В)

660

Номинальное рабочее напряжение переменного тока Ue (В)

400

Номинальное рабочее напряжение переменного тока Ue (В)2

690

Номинальный кратковременно выдерживаемый ток Icw (А)

7

Номинальный продолжительный ток Iu (А)

1 000

Номинальный ток In (А)

1 000

Предельная коммутационная способность переменного тока Icu (кА)

33,5

Предельная коммутационная способность переменного тока Icu при 400АС (кА)

135

Предельная коммутационная способность переменного тока Icu при 690AC (кА)

33,5

Расцепитель минимального напряжения (В)

Нет

Регулировка максимальных расцепителей тока

да

Род тока

AC

Тип расцепителя

электронный

Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с)

0,1;0,15;0,2;0,25;0,3;0,35;0,4;Мгн.

Уставки по времени срабатывания расцепителя при токе 6IR (с)

2;4;8;16;OFF

Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR)

1,5;2;3;4;5;6;7;8;9;10

Уставки по току срабатывания расцепителя при однофазном коротком замыкании Ig в кратности к номинальному току (Ig/In)

0,4;0,6;0,8;1;OFF

Уставки рабочего тока расцепителя IR в кратности к номинальному току (IR/In)

0,36;0,4;0,45;0,5;0,56;0,63;0,7;0,8;0,9;1

Частота тока (Гц)

50/60
