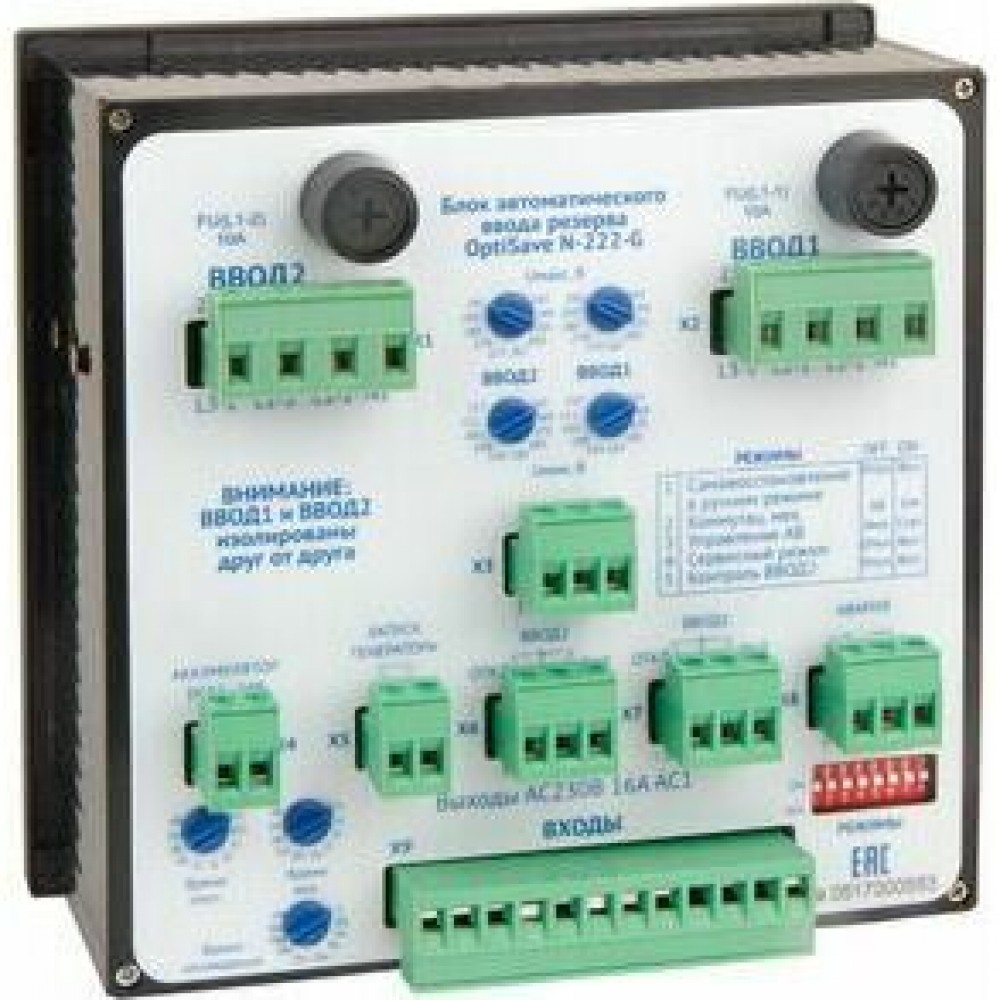

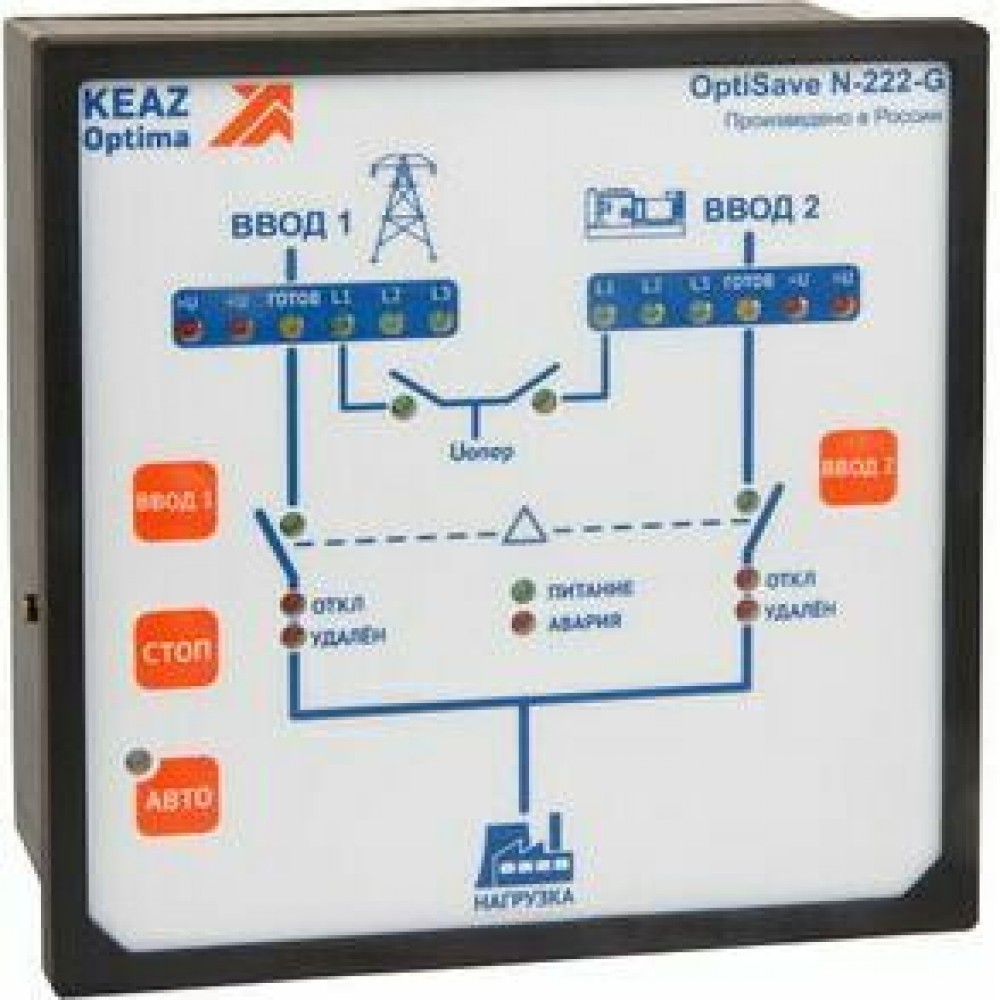

Блок автоматического ввода резерва OptiSave N-222-G-УХЛ4

Габариты и материалы

Габариты изделия Высота (мм)

140

Габариты изделия Глубина (мм)

78

Габариты изделия Ширина (мм)

140

Дополнительные особенности

Контроль максимального трехфазного напряжения

да

Контроль минимального трехфазного напряжения

да

Подходит для установки в распределительный щит

да

Функция гистерезиса для трехфазного напряжения

да

Классификация

Категория ETIM

Выключатель-разъединитель нагрузки (EC000216)

Снято с производства

2020-08-18T000000

Монтажные характеристики

Подходит для монтажа на DIN-рейку

нет

Эксплуатационные характеристики

Диапазон рабочих температур (˚С)

от -20°С до +55°С

Степень загрязнения

2

Степень защиты (IP)

IP54

Электротехнические характеристики

Аварийная индикация

да

Индикация состояния вводов

да

Индикация состояния коммутационных аппаратов "аварийное отключение", "удален"

да

Индикация состояния коммутационных аппаратов "включен/отключен"

да

Количество контролируемых вводов

2

Контроль "слипания" фаз

да

Контроль перекоса фаз

да

Максимальная задержка включения реле резервного ввода (с)

60

Максимальная задержка возвратного переключения на основной ввод при нормализации контролируемых параметров (с)

360

Максимальная задержка отключения реле основного ввода при выходе значений контролируемых параметров из допустимого диапазона (с)

60

Максимальный ток нагрузки АС1 при напряжении 250В (А)

16

Номинальное рабочее напряжение переменного тока Ue (В)

230

Питание одного из вводов от генераторной установки

да

Питание основного и резервного ввода от трансформаторной подстанции

нет

Поддерживаемое количество управляемых коммутационных аппратов

2

Тип контролируемой линии

Трёхфазная четырёхпроводная L1, L2, L3, N

Управление автоматическими выключателями с мотор-приводами

да

Управление автоматическими выключателями с ЭМП

да

Управление выключателями нагрузки с мотор-приводами

да

Управление контакторами

да

Частота тока (Гц)

50/60

Чувствительность к обрыву фазы

да
