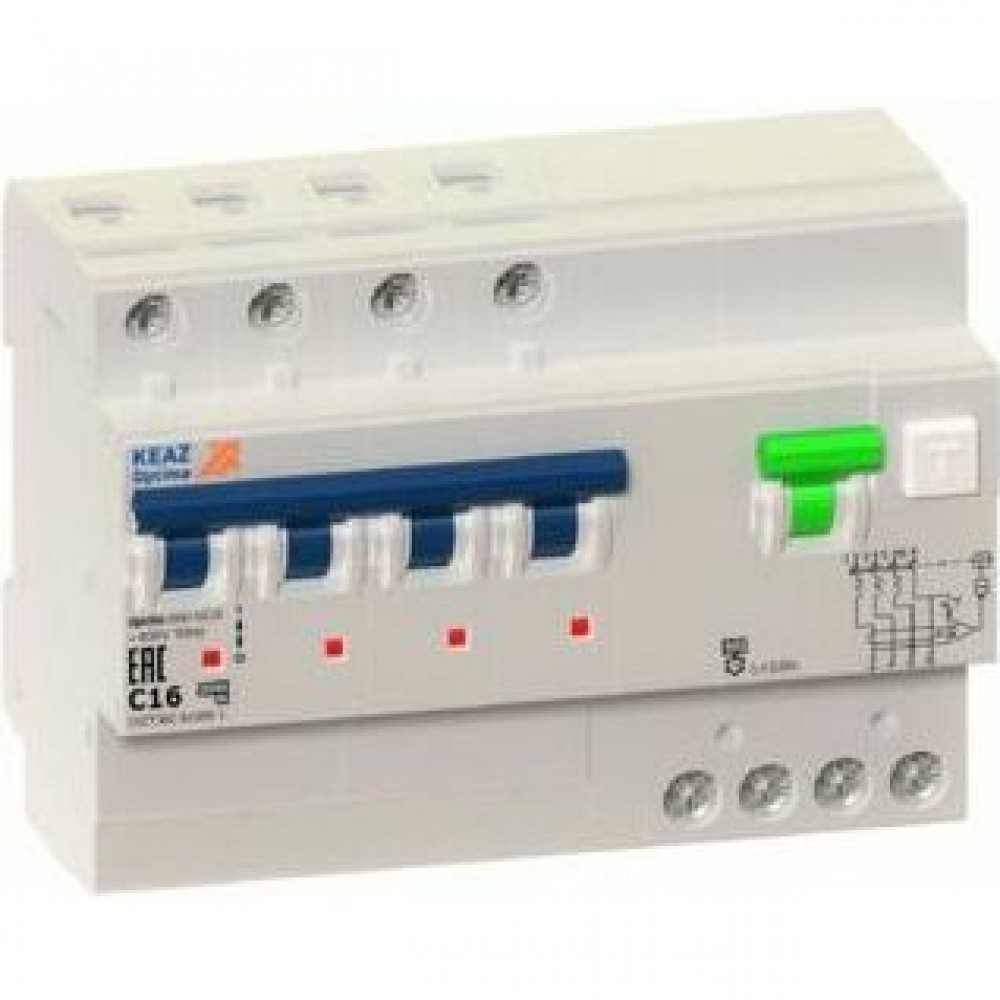

АВДТ с защитой от сверхтоков OptiDin VD63-43D10-A-УХЛ4 (4P, D10, 100mA)

Габариты и материалы

Габариты изделия Высота (мм)

92,2

Габариты изделия Глубина (мм)

73,5

Габариты изделия Ширина (мм)

126

Дополнительные особенности

Дополнительное оборудование

Да

Сегмент РЖД

нет

Стандарт российский (ГОСТ, ТУ)

ГОСТ IEC 61009-1, ТУ3422-046-05758109-2008

Классификация

Категория ETIM

Автоматический выключатель дифференциального тока (дифавтомат, АВДТ) (EC000905)

Тип приёмки

ОТК

Монтажные характеристики

Возможность самостоятельного подключения дополнительных устройств

да

Глубина монтажная (встраиваемая) (мм)

75

Макс. сечение присоединяемых проводов (мм²)

25

Присоединение внешних проводников

переднее

Способ крепления (монтажа)

DIN-рейка

Способ установки

стационарный с креплением на панели

Ширина в количестве модулей

7,5

Характеристики ETIM

Категория ETIM

Автоматический выключатель дифференциального тока (дифавтомат, АВДТ)

Эксплуатационные характеристики

Диапазон рабочих температур (˚С)

от -40°С до +55°С

Категория применения по селективности

неселективный

Климатическое исполнение и категория размещения

УХЛ4

Степень загрязнения

3

Степень защиты (IP)

IP20

Электротехнические характеристики

Вид расцепителей

тепловой и электромагнитный

Габарит

7,5 модуля

Категория перенапряжения

3

Класс токоограничения

3

Количество полюсов

4

Наличие защиты от сверхтоков

да

Номинальное рабочее напряжение переменного тока Ue (В)

400

Номинальный отключающий дифференциальный ток (мА)

100

Номинальный ток In (А)

10

Общее количество защищенных полюсов

3

Общее количество полюсов

4

Отключающая способность по EN 60898 (кА)

6

Отключение нейтрали (N)

да

Потери мощности (Вт)

12

Предельная коммутационная способность переменного тока Icu (кА)

6

Предельная коммутационная способность переменного тока Icu при 400АС (кА)

6

Род тока

AC

Селективная защита

нет

Тип защитной характеристики по дифферециальному току

А

Тип тока утечки

A

Уставка расцепителей токов короткого замыкания

10In-20In

Характеристика диапазона отключения

D

Частота тока (Гц)

50
