Артикул: 103517

Все товары КЭАЗ

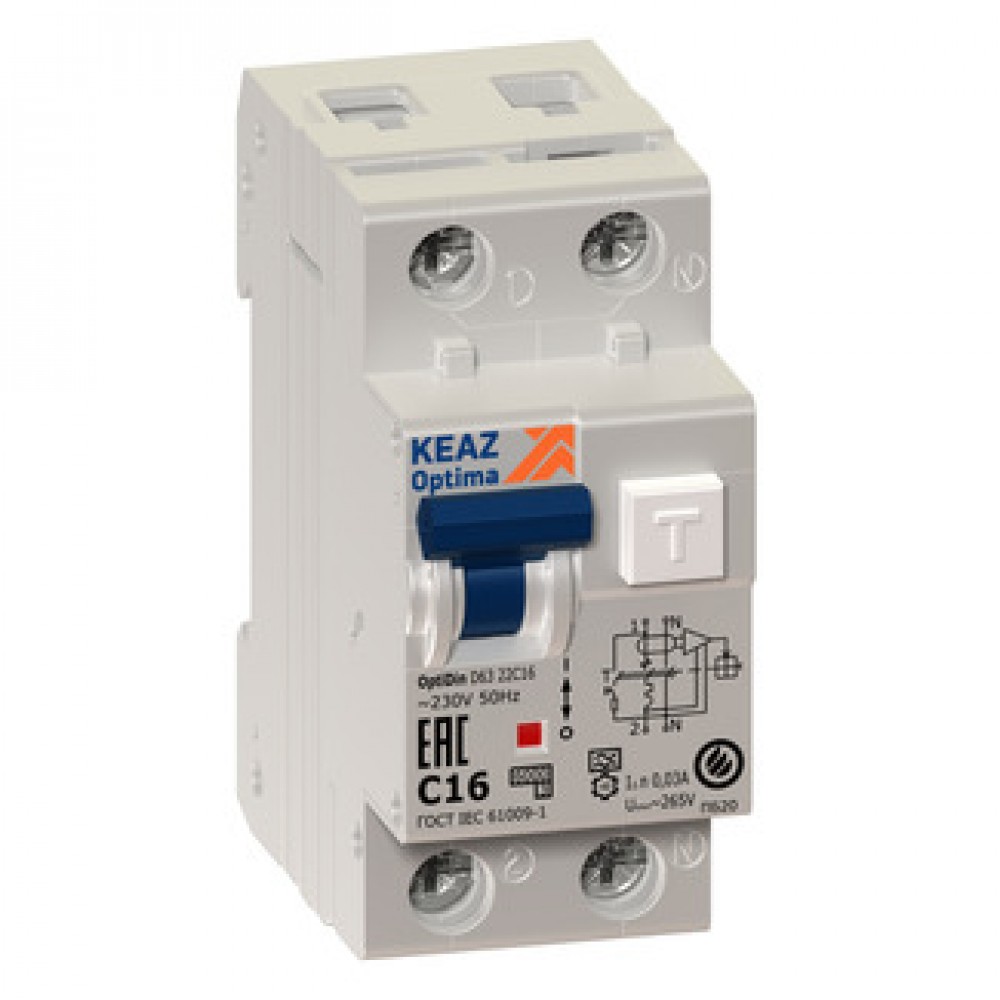

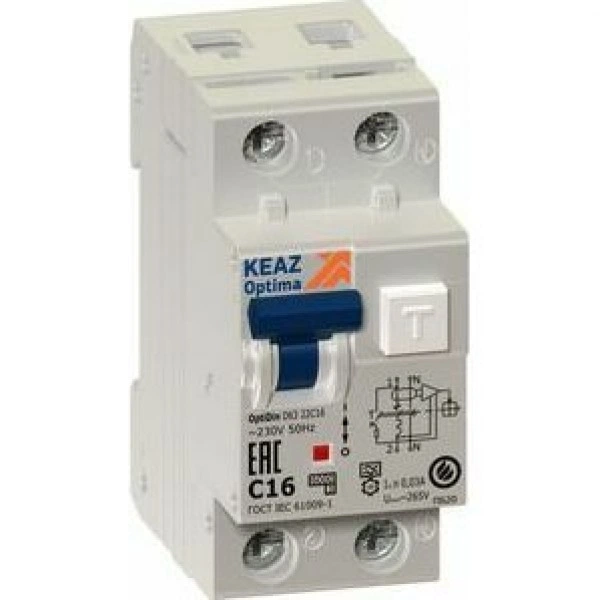

АВДТ с защитой от сверхтоков OptiDin D63-24C16-A-УХЛ4 (2P, C16, 300mA)

Товар в наличии

Цена по запросу

Гарантия лучшей цены
Получите персональную цену на данный товар

Описание товара

Автоматический выключатель дифференциального тока на номинальный ток 16 А и номинальный отключающий дифференциальный ток 300 мА.

Основные характеристики

Классификация
  • Категория ETIM: Автоматический выключатель дифференциального тока (дифавтомат, АВДТ) (EC000905)
Габариты и материалы
  • Габариты изделия: Ширина (мм): 36
  • Габариты изделия: Высота (мм): 83,6
  • Габариты изделия: Глубина (мм): 73,5
Электротехнические характеристики
  • Количество полюсов: 2
  • Номинальный ток In (А): 16
  • Габарит: 2 модуля
  • Частота тока (Гц): 50
  • Род тока: AC
  • Номинальное рабочее напряжение переменного тока Ue (В): 230
  • Предельная коммутационная способность переменного тока Icu (кА): 6
  • Номинальный отключающий дифференциальный ток (мА): 300
  • Уставка расцепителей токов короткого замыкания: 5In-10In
  • Вид расцепителей: тепловой и электромагнитный
  • Характеристика диапазона отключения: C
  • Потери мощности (Вт): 7
  • Тип защитной характеристики по дифферециальному току: А
  • Наличие защиты от сверхтоков: да
  • Тип тока утечки: A
  • Селективная защита: нет
  • Отключающая способность по EN 60898 (кА): 6
  • Отключение нейтрали (N): да
  • Общее количество полюсов: 2
  • Общее количество защищенных полюсов: 2
  • Категория перенапряжения: 3
  • Класс токоограничения: 3
  • Предельная коммутационная способность переменного тока Icu при 220АС (кА): 6
Монтажные характеристики
  • Способ крепления (монтажа): DIN-рейка
  • Присоединение внешних проводников: переднее
  • Макс. сечение присоединяемых проводов (мм²): 25
  • Возможность самостоятельного подключения дополнительных устройств: нет
  • Способ установки: стационарный с креплением на панели
  • Ширина в количестве модулей: 2
  • Глубина монтажная (встраиваемая) (мм): 75
Эксплуатационные характеристики
  • Степень защиты (IP): IP20
  • Климатическое исполнение и категория размещения: У3
  • Диапазон рабочих температур (˚С): от -40°С до +55°С
  • Степень загрязнения: 3
Дополнительные особенности
  • Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 61009-1, ТУ3422-046-05758109-2008
  • Дополнительное оборудование: нет
  • Сегмент РЖД: нет

Дополнительные характеристики

Единица измерения          1 шт

Упаковочная норма           1 шт

Код ТН ВЭД          8536302000

Вес, кг:

1 шт            0,206

Объем, м.куб:

1 шт            0,000288

Габариты упаковки (содержит 1 шт):

Ширина (мм)          90

Высота (мм)          80

Глубина (мм)          40

Штрих-код EAN13:

1 шт            4630008684351





Документация

Техническая информация

Catalog OptiDin (EN)

Каталог OptiDin

Руководства

Руководство по эксплуатации выключателей автоматических OptiDin D63

Референции (отзывы)

Референция ООО "ЧЗЭМИ"

ООО "Промэлектро - В"

Референция ООО "Электроаппарат"

Референция ООО "Электротехника"

Референция ООО "Спецщиткомплект"

Референция ООО "Энергостиль-Т"

Референция ООО "Элком-Электрощит"

Референция ООО "Элком-Электрощит"

Референция ООО "Новый свет"

Референция ООО "ПКФ "Электротехснаб"

Референция ООО "ПЭМИ"

Референция ООО "Промщитконтакт"

Референция ООО "Элком-Электрощит"

Референция ООО "Рио-Импорт"

Референция Яхт-клуб Санкт-Петербург

Сертификаты

Сертификат ТР ТС, OptiDin D63, OptiDin VD63

Свидетельство РМРС OptiDin D, OptiDin VD

Декларации

Декларация о соответствии ТР ЕАЭС 037 OptiDin VD63, D63

ДС ТР ТС 001 - OptiDin D63

Патенты

Патент 82663 - УЗО

3D-модели

3D-модели OptiDin D63

Чертежи

Чертеж OptiDin D63

Прочее

База данных для EPLAN Electric P8 OptiDin D63

Габариты и материалы
Габариты изделия Высота (мм)
83,6
Габариты изделия Глубина (мм)
73,5
Габариты изделия Ширина (мм)
36
Дополнительные особенности
Дополнительное оборудование
нет
Сегмент РЖД
нет
Стандарт российский (ГОСТ, ТУ)
ГОСТ IEC 61009-1, ТУ3422-046-05758109-2008
Классификация
Категория ETIM
Автоматический выключатель дифференциального тока (дифавтомат, АВДТ) (EC000905)
Тип приёмки
ОТК
Монтажные характеристики
Возможность самостоятельного подключения дополнительных устройств
нет
Глубина монтажная (встраиваемая) (мм)
75
Макс. сечение присоединяемых проводов (мм²)
25
Присоединение внешних проводников
переднее
Способ крепления (монтажа)
DIN-рейка
Способ установки
стационарный с креплением на панели
Ширина в количестве модулей
2
Характеристики ETIM
Категория ETIM
Автоматический выключатель дифференциального тока (дифавтомат, АВДТ)
Эксплуатационные характеристики
Диапазон рабочих температур (˚С)
от -40°С до +55°С
Категория применения по селективности
неселективный
Климатическое исполнение и категория размещения
У3
Степень загрязнения
3
Степень защиты (IP)
IP20
Электротехнические характеристики
Вид расцепителей
тепловой и электромагнитный
Габарит
2 модуля
Категория перенапряжения
3
Класс токоограничения
3
Количество полюсов
2
Наличие защиты от сверхтоков
да
Номинальное рабочее напряжение переменного тока Ue (В)
230
Номинальный отключающий дифференциальный ток (мА)
300
Номинальный ток In (А)
16
Общее количество защищенных полюсов
1
Общее количество полюсов
2
Отключающая способность по EN 60898 (кА)
6
Отключение нейтрали (N)
да
Потери мощности (Вт)
7
Предельная коммутационная способность переменного тока Icu (кА)
6
Предельная коммутационная способность переменного тока Icu при 220АС (кА)
6
Род тока
AC
Селективная защита
нет
Тип защитной характеристики по дифферециальному току
А
Тип тока утечки
A
Уставка расцепителей токов короткого замыкания
5In-10In
Характеристика диапазона отключения
C
Частота тока (Гц)
50
