Артикул: 318741

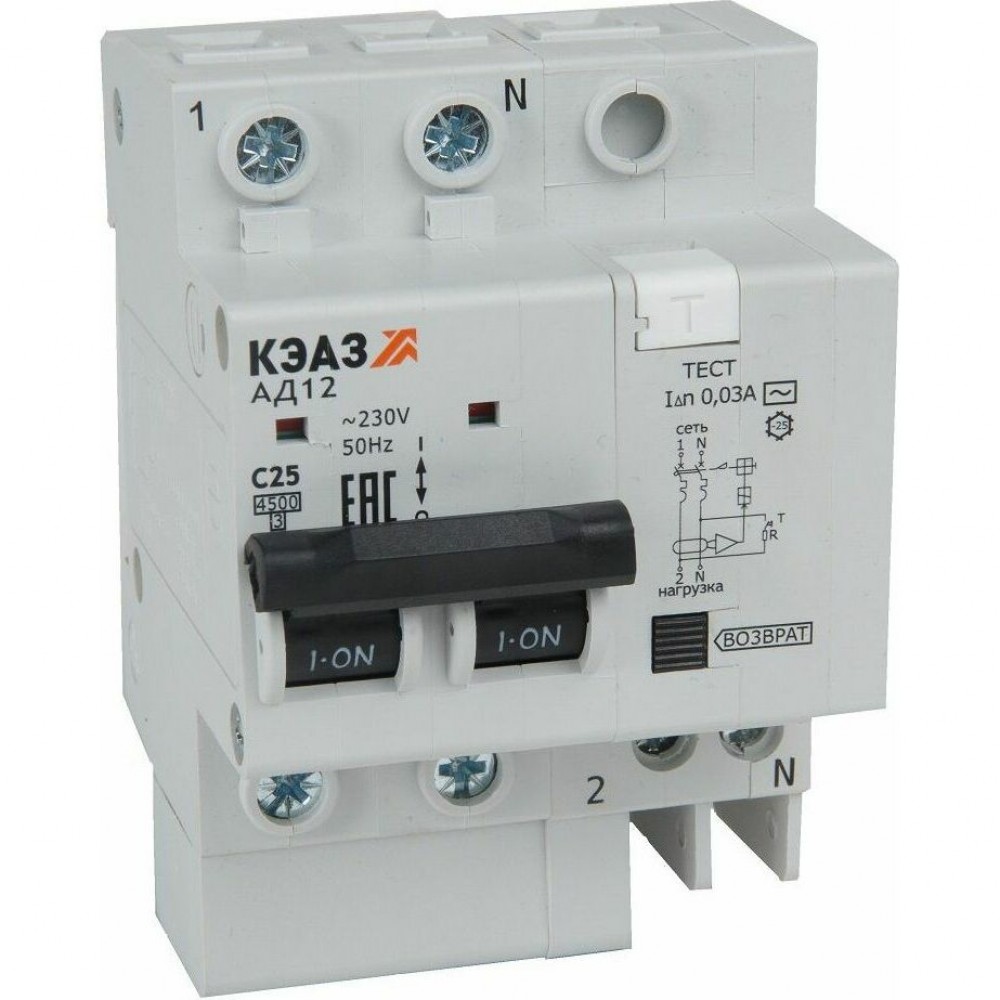

АВДТ с защитой от сверхтоков АД12-23C10-АC-УХЛ4 (2P, C10, 100mA) 4,5кА-КЭАЗ

Name: АВДТ с защитой от сверхтоков АД12-23C10-АC-УХЛ4 (2P, C10, 100mA) 4,5кА-КЭАЗ
Brand: КЭАЗ
SKU: 318741
Price: 1773 RUB
Availability: InStock

1 773 ₽

Запросите КП для получения индивидуальной скидки

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@ru-keaz.com

Нужна скидка? Звони — сделаем лучшее предложение

+7 495 178-05-80

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Описание товара

Автоматический выключатель дифференциального тока на номинальный ток 10 А и номинальный отключающий дифференциальный ток 100 мА.

Основные характеристики

Классификация

Категория ETIM: Автоматический выключатель дифференциального тока (дифавтомат, АВДТ) (EC000905)

Габариты и материалы

Габариты изделия: Ширина (мм): 62
Габариты изделия: Высота (мм): 94
Габариты изделия: Глубина (мм): 75

Электротехнические характеристики

Количество полюсов: 2
Номинальный ток In (А): 10
Габарит: 3,5 модуля
Частота тока (Гц): 50
Род тока: AC
Номинальное рабочее напряжение переменного тока Ue (В): 230
Предельная коммутационная способность переменного тока Icu (кА): 4,5
Номинальный отключающий дифференциальный ток (мА): 100
Уставка расцепителей токов короткого замыкания: 5In-10In
Вид расцепителей: тепловой и электромагнитный
Характеристика диапазона отключения: C
Потери мощности (Вт): 7
Тип защитной характеристики по дифферециальному току: АС
Наличие защиты от сверхтоков: да
Тип тока утечки: AC
Селективная защита: нет
Отключающая способность по EN 60898 (кА): 4,5
Отключение нейтрали (N): да
Общее количество полюсов: 2
Общее количество защищенных полюсов: 2
Категория перенапряжения: 3
Класс токоограничения: 3
Предельная коммутационная способность переменного тока Icu при 220АС (кА): 4,5

Монтажные характеристики

Способ крепления (монтажа): DIN-рейка
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (мм²): 25
Возможность самостоятельного подключения дополнительных устройств: да
Способ установки: стационарный с креплением на панели
Ширина в количестве модулей: 3,5
Глубина монтажная (встраиваемая) (мм): 75

Эксплуатационные характеристики

Степень защиты (IP): IP20
Климатическое исполнение и категория размещения: УХЛ4
Диапазон рабочих температур (˚С): от -25°С до +55°С
Степень загрязнения: 3

Дополнительные особенности

Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 61009-1, ТУ 3422-075-05758109-2013
Дополнительное оборудование: Да
Сегмент РЖД: нет

Дополнительные характеристики

Единица измерения 1 шт

Упаковочная норма 1 шт

Код ТН ВЭД 8536302000

Вес, кг:

1 шт 0,314

Объем, м.куб:

1 шт 0,0004371

Габариты упаковки (содержит 1 шт):

Ширина (мм) 62

Высота (мм) 94

Глубина (мм) 75

Штрих-код EAN13:

1 шт 4600572508261

Документация

Техническая информация

Catalog OptiDin (EN)

Каталог АВДТ32, АД14, АД12

Руководства

Руководство по эксплуатации выключателя автоматического типа АД12, АД14

Референции (отзывы)

Референция Фаворит-Электро

Сертификаты

Сертификат ТР ТС 004/2011 АВДТ32, АД-12, АД-14

Декларации

ДС ТР ЕАЭС 037 АД12, АД14

3D-модели

3D-модель АД14 до 32А

3D-модель АД14 63А

3D-модель АД12 до 32А

Чертежи

Прочее

База данных для EPLAN Electric P8 АД

Кросс-референс

Технические характеристики 318741
